透气孔保鲜盒盖和储物容器的制作方法

食物储存技巧5: 鸡蛋用纸盒或带孔网眼的容器，利于透气防止异味积累。 #生活知识# #生活技能# #清洁保养技巧# #食物储存方法#

本实用新型涉及一种保鲜盒盖，特别涉及透气孔保鲜盒盖和储物容器。

背景技术：

在生活中，经常需要将一些食品和一些需要保鲜的物品放在冰箱里储存或在微波炉里进行加热，在加热时需要将盒子进行透气，以防爆破，在放进冰箱里时又需要将盒子密封，现在市场上大都使用的保鲜储物容器在加热时需要将盖子打开，目前也出现了一些不需打开盒盖的储物容器，其方法为在保鲜盒盖上开一个透气孔，透气孔上插上柱塞来开闭透气孔，但此种设计在使用时仍需不断的拔插柱塞，很不方便，且柱塞一旦丢失，会使得此储物容器失去保鲜功能；

中国专利200720309001.X公开了一种提钮开关式密封保鲜盒盖，其公开了一种提钮开关式密封保鲜盒盖，设有盖体、密封圈、开关、所述盖体为圆形或方形，该盖体由上盖层和下盖层组成，在盖体的周边和下盖层的边沿和上盖层之间密封嵌有一个硅胶制成的密封圈，在上盖层的四周边沿还设有一个向下的凹槽，在盖体的中部设有一个向上的凹槽，该凹槽的底部设有一个透气孔，在该凹槽内还设有一个提钮，在该提钮的下面设有一个硅胶柱，提钮按下时，硅胶柱将透气孔密封，提钮提起时，打开透气孔，但此种方法仍要不断的拉起按下提钮，很不方便。

技术实现要素：

本实用新型解决的技术问题是提供一种可进行自动排气的透气孔保鲜盒盖。

本实用新型解决其技术问题所采用的技术方案是：透气孔保鲜盒盖，包括盖体，所述盖体表面设置有安装孔，所述安装孔内设置有将安装孔封堵的回弹性材料制成的塞子，所述塞子上设置有切缝，切缝处于常闭状态，当盒盖内侧压力大于盒盖外侧压力时，切缝在气压作用下开启并将盒盖内侧与盒盖外侧连通。

进一步的是：所述回弹性材料为软塑胶或橡胶。

进一步的是：所述盖体上设置有向盖体内侧凹陷的凹槽，所述安装孔设在凹槽最底端。

进一步的是：所述凹槽位于盖体中部。

进一步的是：所述塞子包括本体，所述本体中部设置有一个向盖体内侧凹陷的回弹部，所述切缝设置在回弹部，所述本体上端和下端分别设置有上凸缘和下凸缘，使得上凸缘和下凸缘之间形成卡槽，所述安装孔的侧壁卡入卡槽内。

进一步的是：所述上凸缘和下凸缘均为圆环形，所述上凸缘的直径大于下凸缘的直径。

进一步的是：所述回弹部的外缘与本体之间设置有柔性连接部。

进一步的是：所述塞子包括一个向盖体内侧凹陷的回弹部，所述切缝设置在回弹部。

进一步的是：所述切缝为十字形。

本实用新型还公开了一种储物容器，包括盖体，和与盖体扣接的盒体，所述盖体表面设置有安装孔，所述安装孔内设置有将安装孔封堵的回弹性材料制成的塞子，所述塞子上设置有切缝，切缝处于常闭状态，当盒盖内侧压力大于盒盖外侧压力时，切缝在气压作用下开启并将盒盖内侧与盒盖外侧连通，所述回弹性材料为软塑胶或橡胶，所述盖体上设置有向盖体内侧凹陷的凹槽，所述安装孔设在凹槽最底端，所述凹槽位于盖体中部，所述塞子包括一个向盖体内侧凹陷的回弹部，所述切缝设置在回弹部，所述切缝为十字形。

进一步的是：所述塞子包括本体，所述本体中部设置有一个向盖体内侧凹陷的回弹部，所述切缝设置在回弹部，所述本体上端和下端分别设置有上凸缘和下凸缘，使得上凸缘和下凸缘之间形成卡槽，所述安装孔的侧壁卡入卡槽内，所述上凸缘和下凸缘均为圆环形，所述上凸缘的直径大于下凸缘的直径，所述回弹部的外缘与本体之间设置有柔性连接部。

本实用新型的有益效果是：本实用新型的保鲜盒盖在盖体上设置有塞子，当需要放进冰箱进行保鲜时，可将盖体向下挤压，盒内气体压力变大，切缝在气压作用下打开，盒体内受挤压的气体从切缝处排出去，使得盒体内外压差不相等，外界气压大于盒体内压力使得盒盖被紧紧的盖在盒体上，保证了储物容器的密封性，当将该储物容器放进微波炉加热时，容器内气体受热膨胀上顶塞子切缝处，使得切缝打开，容器内膨胀的气体可从切缝中排泄出去，实现自动排气功能，防止储物容器发生爆裂，且在加热过程中也无需人工手动打开盖体进行放气操作，更方便。

附图说明

图1为透气孔保鲜盒盖示意图。

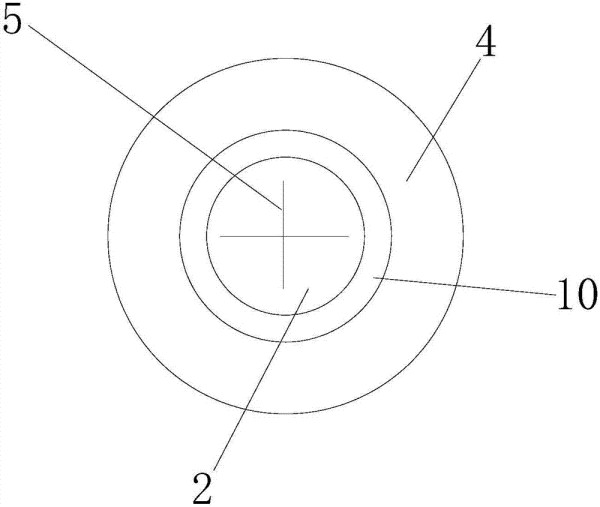

图2为塞子主视图。

图3为塞子立体图。

图4为储物容器示意图。

图中标记为：盖体1、回弹部2、安装孔3、塞子4、切缝5、上凸缘6、下凸缘7、卡槽8、盒体9、柔性连接部10、凹槽11。

具体实施方式

下面结合附图和具体实施方式对本实用新型进一步说明。

如图1所述的透气孔保鲜盒盖，所述盖体1表面设置有安装孔3，所述安装孔3内设置有将安装孔封堵的回弹性材料制成的塞子4，所述塞子4上设置有切缝5，切缝处于常闭状态，当盒盖内侧压力大于盒盖外侧压力时，切缝在气压作用下开启并将盒盖内侧与盒盖外侧连通，当需要放进冰箱进行保鲜时，可将盖体1向下挤压，盒内气体压力变大，此时盒盖内侧压力大于盒盖外侧压力，切缝在气压作用下开启，盒体9内受挤压的气体从切缝5处排出去，当不对盒盖挤压时，盒体9内外压差不相等，外界气压大于盒体9内压力使得盒盖被紧紧的盖在盒体9上，保证了储物容器的密封性，当将该储物容器放进微波炉加热时，容器内气体受热膨胀上顶塞子切缝区域，使得切缝5打开，容器内膨胀的气体可从切缝5中排泄出去，实现自动排气功能，防止储物容器发生爆裂，且在加热过程中也无需人工手动打开盖体1进行放气操作，使用更方便。

在上述基础上，所述回弹性材料为软塑胶或橡胶等材料，使用软塑胶或橡胶使得切缝在排气完成后能快速闭合，保证密封性能，防止外界空气倒流回盒体内。

此外，所述盖体上设置有向盖体内侧凹陷的凹槽11，所述安装孔设在凹槽11最底端，当多个储物容器堆叠时，一个储物容器的底部会与另一个储物容器的盖体表面接触，由于凹槽11向盖体内侧凹陷，使得安装孔上的塞子不会与外物接触，减少了塞子的磨损，提高了塞子的使用寿命。

此外，所述凹槽11位于盖体中部，当将凹槽11设置于盖体中部时，使得人工在下压盖体时两手有足够的空间可下压盖体，下压时更方便，且下压盖体时各处气体可迅速汇聚到中部，方便气体快速排出。

在上述基础上，所述塞子4可通过模具制作在盖体1的安装孔3内，与盖体1为一体式结构，再通过刀具在塞子4中部划出切缝5，也可制成塞子4与盖体1为可方便拆卸的可拆卸式结构，当设计成可拆卸式结构时，塞子4具体结构如图2所示：所述塞子4包括本体，所述本体中部设置有一个向盖体内侧凹陷的回弹部2，所述切缝设置在回弹部2，所述本体上端和下端分别设置有上凸缘6和下凸缘7，使得上凸缘6和下凸缘7之间形成卡槽8，所述安装孔的侧壁卡入卡槽内，所述塞子4与盖体1为分离式结构，安装时，可将塞子4卡在安装孔3上，使得盖体1上安装孔3的的边缘卡在上凸缘6和下凸缘7之间，且卡槽8厚度与安装孔3深度相等，使得塞子4上的卡槽8与盖体1上的安装孔3边缘紧密贴合，不会出现漏气情况，且塞子4与盖体1拆卸方便，当塞子4损坏时，可以很方便的进行更换。

此外，所述上凸缘6和下凸缘7均为圆环形，所述上凸缘6的直径大于下凸缘7的直径，上凸缘6位于盖体外侧，下凸缘7位于盖体内侧，当将上凸缘6和下凸缘7设计成圆环形时，能更方便的将下凸缘7塞入安装孔内，使得安装更方便，且由于上凸缘6的直径大于下凸缘7的直径，下凸缘7直径较小，更方便安装，由于上凸缘6位于盖体外侧，因此上凸缘6直径更大，上凸缘6与盖体之间有更大的接触距离，增强了盖体的密封性能。

此外，所述回弹部2的外缘与本体之间设置有柔性连接部10，所述柔性连接部10为塞子中最薄的一部分，使得回弹部2能很容易的被顶起将切口打开。

此外，所述塞子包括一个向盖体内侧凹陷的回弹部2，所述切缝设置在回弹部2，由于回弹部2向盖体内侧凹陷，一方面可使得气流使用很小的力就能将回弹部2顶起，使得排气顺畅，另一方面，由于内陷涉及，使得切缝闭合更紧密，增加了密封性能。

此外，所述切缝5为十字形切缝5，所述切缝5可以为一字型、十字形等，本设计使用的为十字形，在气流上顶回弹部2时，使得切缝5的开口变大，气流能更快的从切缝5处排出去，且十字形切缝5方便加工。

本实用新型还公开了储物容器，如图4所示，包括盖体1，和与盖体1扣接的盒体9，所述盖体1表面设置有安装孔3，所述安装孔3内设置有将安装孔封堵的回弹性材料制成的塞子4，所述塞子4上设置有切缝5，切缝处于常闭状态，当盒盖内侧压力大于盒盖外侧压力时，切缝在气压作用下开启并将盒盖内侧与盒盖外侧连通，所述回弹性材料为软塑胶或橡胶，所述盖体上设置有向盖体内侧凹陷的凹槽11，所述安装孔设在凹槽11最底端，所述凹槽11位于盖体中部，所述塞子包括一个向盖体内侧凹陷的回弹部2，所述切缝设置在回弹部2，所述切缝为十字形，当需要放进冰箱进行保鲜时，可将盖体1向下挤压，盒内气体压力变大，将塞子4上顶使得塞子4上的切缝5打开，盒体9内受挤压的气体从切缝5处排出去，使得盒体9内外压差不相等，外界气压大于盒体9内压力使得盒盖被紧紧的盖在盒体9上，保证了储物容器的密封性，当将该储物容器放进微波炉加热时，容器内气体受热膨胀将塞子4上顶，使得切缝5打开，容器内膨胀的气体可从切缝5中排泄出去，实现自动排气功能，防止储物容器发生爆裂，且在加热过程中也无需人工手动打开盖体1进行放气操作，更方便，且本储物容器的盒体9高度可根据实际情况自行设计，当盒体9高度较矮时，可作为保鲜盒来使用，当盒体9高度较高时，可作为储物罐来使用。

此外，所述塞子4包括本体，所述本体中部设置有一个向盖体内侧凹陷的回弹部2，所述切缝设置在回弹部2，所述本体上端和下端分别设置有上凸缘6和下凸缘7，使得上凸缘6和下凸缘7之间形成卡槽8，所述安装孔的侧壁卡入卡槽内，所述上凸缘和下凸缘均为圆环形，所述上凸缘的直径大于下凸缘的直径，所述回弹部2的外缘与本体之间设置有柔性连接部10。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
