　　申请日2018.07.12

　　公开(公告)日2018.11.23

　　IPC分类号C02F9/08

　　摘要

　　本发明公开了一种节能环保的生活污水处理设备，所述紫外线灭菌灯位于隔板的右侧，所述桶体的顶部内部左侧连通有出油管，所述出油管的出口与储油箱的内部连通，所述桶体的左侧安装有进水管，所述进水管的顶部一体成型有进水斗，所述进水斗的内部设有过滤网层，所述进水斗位于排水管的下方，所述桶体的顶部右侧安装有出水管，所述出水管的中部安装有活性炭过滤器，所述出油管的出口的高度高于出水管的进口的高度，所述出水管的进口高度高于进水管的出口的高度;该节能环保的生活污水处理设备，污水先通过过滤、去油、消毒再过滤后，污水处理质量好，可连续进行污水处理，方便清理，清理快速。

　　权利要求书

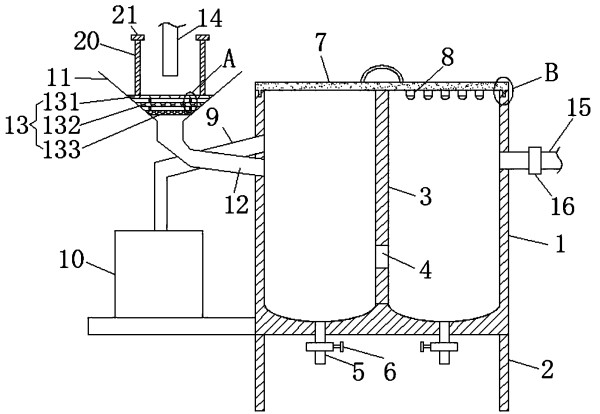

　　1.一种节能环保的生活污水处理设备，包括桶体(1)，其特征在于：所述桶体(1)的下端面的四角均焊接有支腿(2)，所述桶体(1)的内壁中部热合黏贴有隔板(3)，所述隔板(3)的底部开设有透水孔(4)，所述桶体(1)的底部的左右两侧均安装有排渣管(5)，所述排渣管(5)上安装有控制阀(6)，所述桶体(1)的顶部设有盖板(7)，所述盖板(7)的底部安装有紫外线灭菌灯(8)，所述紫外线灭菌灯(8)位于隔板(3)的右侧，所述桶体(1)的顶部内部左侧连通有出油管(9)，所述桶体(1)的底部左侧设有储油箱(10)，所述出油管(9)的出口与储油箱(10)的内部连通，所述桶体(1)的左侧安装有进水管(12)，所述进水管(12)的顶部一体成型有进水斗(11)，所述进水斗(11)的内部设有过滤网层(13)，所述进水斗(11)位于排水管(14)的下方，所述桶体(1)的顶部右侧安装有出水管(15)，所述出水管(15)的中部安装有活性炭过滤器(16)，所述出油管(9)的出口的高度高于出水管(15)的进口的高度，所述出水管(15)的进口高度高于进水管(12)的出口的高度。

　　2.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于：所述过滤网层(13)由上至下依次包括第一过滤网层(131)、第二过滤网层(132)和第三过滤网层(133)，所述第一过滤网层(131)的网孔大小在十至二十毫米之间，所述第二过滤网层(132)的网孔大小在六至十毫米之间，所述第三过滤网层(133)的网孔大小在二至五毫米之间。

　　3.根据权利要求2所述的一种节能环保的生活污水处理设备，其特征在于：所述第二过滤网层(132)和第一过滤网层(131)之间以及第二过滤网层(132)和第三过滤网层(133)之间均焊接有竖杆(17)。

　　4.根据权利要求3所述的一种节能环保的生活污水处理设备，其特征在于：所述第一过滤网层(131)的上端面的左右两侧均焊接有拉杆(20)，所述拉杆(20)的顶部均焊接有横杆(21)。

　　5.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于：所述盖板(7)的底部一体成型有环形插接板(18)，所述桶体(1)的顶部开设有环形槽(19)，所述环形插接板(18)插入环形槽(19)的内部。

　　6.根据权利要求1所述的一种节能环保的生活污水处理设备，其特征在于：所述紫外线灭菌灯(8)至少等距设有五个。

　　说明书

　　一种节能环保的生活污水处理设备

　　技术领域

　　本发明涉及污水处理技术领域，具体为一种节能环保的生活污水处理设备。

　　背景技术

　　污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。我国是一个人均水资源匮乏的国家，被列为世界上十三个贫水国之一。随着我国工业化和城镇化的推进，日趋严重的水污染不仅降低了水体的使用功能，进一步加剧了水资源短缺的矛盾。

　　因此现如今生活污水处理得到人们越来越广泛的重视，但传统的生活污水处理设备，由于设计的原因难以拆装，造成能以清理或更换，而且污水处理效果差，因此需要改进。

　　发明内容

　　本发明的目的在于提供一种节能环保的生活污水处理设备，以解决上述背景技术中提出的传统的生活污水处理设备，由于设计的原因难以拆装，造成能以清理或更换，而且污水处理效果差的问题。

　　为实现上述目的，本发明提供如下技术方案：一种节能环保的生活污水处理设备，包括桶体，所述桶体的下端面的四角均焊接有支腿，所述桶体的内壁中部热合黏贴有隔板，所述隔板的底部开设有透水孔，所述桶体的底部的左右两侧均安装有排渣管，所述排渣管上安装有控制阀，所述桶体的顶部设有盖板，所述盖板的底部安装有紫外线灭菌灯，所述紫外线灭菌灯位于隔板的右侧，所述桶体的顶部内部左侧连通有出油管，所述桶体的底部左侧设有储油箱，所述出油管的出口与储油箱的内部连通，所述桶体的左侧安装有进水管，所述进水管的顶部一体成型有进水斗，所述进水斗的内部设有过滤网层，所述进水斗位于排水管的下方，所述桶体的顶部右侧安装有出水管，所述出水管的中部安装有活性炭过滤器，所述出油管的出口的高度高于出水管的进口的高度，所述出水管的进口高度高于进水管的出口的高度。

　　优选的，所述过滤网层由上至下依次包括第一过滤网层、第二过滤网层和第三过滤网层，所述第一过滤网层的网孔大小在十至二十毫米之间，所述第二过滤网层的网孔大小在六至十毫米之间，所述第三过滤网层的网孔大小在二至五毫米之间。

　　优选的，所述第二过滤网层和第一过滤网层之间以及第二过滤网层和第三过滤网层之间均焊接有竖杆。

　　优选的，所述第一过滤网层的上端面的左右两侧均焊接有拉杆，所述拉杆的顶部均焊接有横杆。

　　优选的，所述盖板的底部一体成型有环形插接板，所述桶体的顶部开设有环形槽，所述环形插接板插入环形槽的内部。

　　优选的，所述紫外线灭菌灯至少等距设有五个。

　　与现有技术相比，本发明的有益效果是：

　　1.该节能环保的生活污水处理设备，污水先通过过滤、去油、消毒再过滤后，污水处理质量好，可连续进行污水处理，方便清理，清理快速;

　　2.使用时污水从排水管排出，水经过进水斗中的过滤网层过滤后，通过进水管进入桶体的内部，由于出油管的出口的高度高于出水管的进口的高度，出水管的进口高度高于进水管的出口的高度，油渍由于浮力的作用浮在水面上，随着油量的聚集而上升，从出油管排入储油箱的内部，水通过透水孔进入桶体的内部右侧，将紫外线灭菌灯开启，对水进行灭菌，最后水通过活性炭过滤器过滤后，从出水管排出，可以再利用，污水先通过过滤、去油、消毒再过滤后，污水处理质量好，可连续进行污水处理;

　　3.需要清理时，可直接将过滤网层取出进行清洗或更换;

　　4.可以直接将盖板去下，然后将控制阀打开，通过容器将剩余的水接出，然后对桶体的内部进行冲洗即可，操作简单，清理快速。
