[卫生间设计]给排水——公共卫生间设计

公共卫生间设计的艺术融入生活 #生活乐趣# #生活艺术# #城市生活艺术# #公共空间设计#

一、卫生间布置  ( 公共卫生间、无障碍卫生间设计 )

1 、公共卫生间布置

（ 1 ）、建筑物的厕所、盥洗室、浴室 不应直接布置在餐厅、食品加工、食品贮存、医药、医疗、变配电 等有严格卫生要求或防水、防潮要求用房的上层；公共卫生间内产生噪声的设备（如水箱、水管等），不宜安装在与办公、宿舍、病房等相邻的墙上，否则应有隔噪声措施 .  配强、弱电的用房不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。

（ 2 ）、公用厕所男女厕位应适当增加女厕的蹲 ( 坐 ) 位数和建筑面积，男蹲 ( 坐、站 ) 位与女蹲 ( 坐 ) 位比例以 1 ： 1 ～ 2 ： 3 为宜，商业区以 2 ： 3 为宜。

（ 3 ）、公用男女厕所宜 分设前室 ，或有遮挡措施。无前室的卫生间外门不宜同办公、居住等房门相对。

（ 4 ）、公用厕所宜设置独立的 清洁间 ，内设拖布池、拖布挂钩及清洁用具存放的柜架。

（或男女厕所均设拖布池，现也有用水桶代替拖布池的做法。）

（ 5 ）、男女厕所宜相邻或靠近布置，便于寻找和上下管道集中布置，但应避免视线干扰。

（ 6 ）、室内宜有自然采光和直接自然通风。无通风窗口的卫生间应有机械通风换气措施。

（与住宅厨房设计不一样）。

（ 7 ）、楼地面   防水、排水、防滑、易清洁、防渗漏，墙面和顶棚应防潮。

2 、各卫生隔间、设备间距的基本尺寸

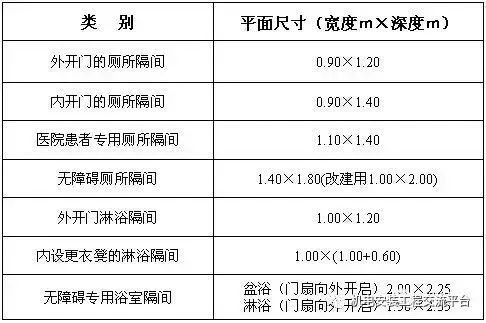

(1) 、厕所和浴室隔间的平面尺寸不应小于下表规定。

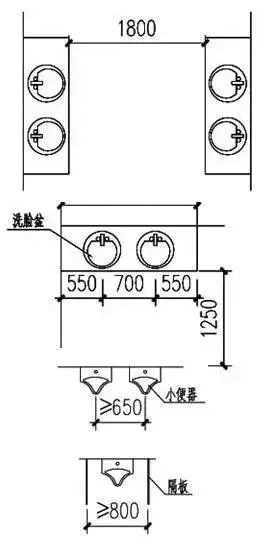

(2) 、卫生设备间距应符合下列规定

①   洗脸盆或盥洗槽水嘴中心与侧墙面净距不宜小于 0 ． 55m ；

②   并列洗脸盆或盥洗槽水嘴中心间距不应小于 0.70m ；

③   单侧并列洗脸盆或盥洗槽外沿至对面墙的净距不应小于 1.25m ；

④   双侧并列洗脸盆或盥洗槽外沿之间的净距不应小于 1.80m ；

⑤   浴盆长边至对面墙面的净距不应小于 0.65m ；无障碍盆浴间短边净宽度不应小于 2m ；

⑥   并列小便器的中心距离不应小于 0.65m ；有隔板的小便器的中心距离不应小于 0.80m ；

⑦   单侧厕所隔间至对面墙面的净距：当采用内开门时，不应小于 1.10m ；当采用外开门时不应小于 1.30m ；双侧厕所隔间之间的净距：当采用内开门时，不应小于 1.10m ；更多内容，关注 搜建筑 微信平台

⑧   单侧厕所隔间至对面小便器或小便槽外沿的净距：当采用内开门时，不应小于 1.10m ；当采用外开门时，不应小于 1.30 m 。

(3) 、常用几种布局最小开间尺寸

小结：

1 、洗脸盆水嘴中心与侧墙面净距不宜小于 0 ． 55 m ，双侧并列洗脸盆外沿之间的净距不应小于 1.80 m ；

2 、并列洗脸盆或盥洗槽水嘴中心间距不应小于 0.70m ，单侧并列洗脸盆或盥洗槽外沿至对面墙的净距不应小于 1.25m ；

3 、并列小便器的中心距离不应小于 0.65m

4  、外开门厕所到对面墙尺寸： 1.20+1.30=2.50m ；

   内开门厕所到对面墙尺寸： 1.40+1.10=2.50 m

   外开门厕所到对面小便器墙边距离 :1.20+1.30+0.40=2.90 m

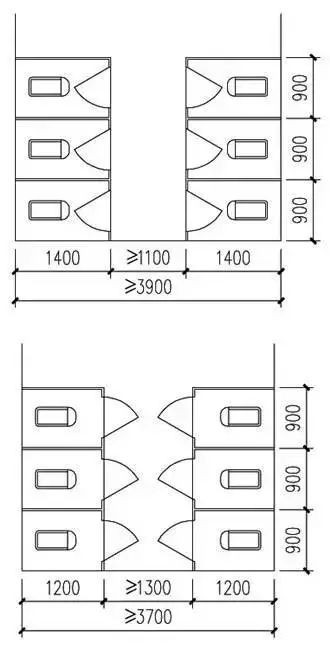

5 、双厕所隔间之间的净距，当内开门时： 1.4 × 2+1.1=3.9 m ，当外开门时： 1.2 × 2+1.3=3.7 m

3 、无障碍厕所设计

A 、公共厕所无障碍设施与设计要求

B 、专用厕所无障碍设施与设计要求

C 、公共浴室无障碍设施与设计要求

二、公共卫生间案例

▲新建公共厕所无障碍厕位示例

注释：

1 、公共厕所无障碍厕位男女公共厕所 应各设一个无障碍隔间厕位 ；

2 、公共厕所无障碍厕位设置在近出入口处； 更多内容，关注 搜建筑 微信 平台

3 、新建无障碍厕位面积应不应 1.80m × 1.40m ；

4 、改建无障碍厕位面积应不应小于 2.00m × 1.00m ；

5 、厕位门扇向外开启后，门洞口净宽不应小于 0.80m ，门扇内侧应设关门拉手。

▲新建专用无障碍厕所

注释：

1 、无障碍专用卫生间面积≥ 4 ㎡。

2 、乘轮椅者开启的推拉门和平开门，在门把手一侧的墙面应留有不小于 0.50m 的墙面宽度（厕所宜采用推拉门，采用平开门时门扇应向外开启）。

3 、门扇在一只后操纵下应易于开启，门槛高度及门内外地面高差不应大于 15 ㎜ ，并应以斜面过度。 更多内容，关注 搜建筑 微信 平台

4 、无障碍专用卫生间距地面高 0.40~0.50m 处应设置求助呼叫按钮。

5 、坐便器两侧设高 0.70m 水平抓杆（固定式或旋转式）和高 1.40m 垂直抓杆，距洗手盆边缘 0.05m 处设抓杆，抓杆要安装牢固。

6 、卫生间设置 1.20m 高的挂衣钩。

总结：（需要掌握）
