本实用新型涉及鞋柜，尤其涉及一种多用途多功能组合柜。

背景技术：

目前公知的鞋柜功能、结构单一，最多加个可储物抽屉或柜子用来放雨伞等。如今，互联网快速发展，彻底改变了人们生活方式，网购、外卖等融入人们的日常生活。

现有快递柜基本都是大型柜，如速递易等。技术含量高，内含微波检测技术，震动报警技术远程视频传输技术，视频编解码技术。检查包装袋获取格内部的口袋是否用完；其中的超声波测距，可以检测箱内包裹快件的空满状态，还包含：标准广告镜框、列版、快递袋获取箱格、投件门、电机(磁)锁、取件门、地脚等复杂化功能。快递员到小区门口快递柜输入客户家庭地址手机号给客户投件，系统自动发短信给客户开柜取件密码。

智能快递柜系统集云计算、物联网这两大核心技术于一体，包括前台站点快件存取和后台中心数据处理两部分。因为智能快递柜系统都是大型的，大都安置在小区大门处，主要解决快递到家最后100米。现有如速递易、丰巢快递柜、云柜、富友收件宝和中集e栈等快递柜，都只能专注解决最后100米取件服务。面对小区几百户居民，二三十几个大小柜箱无法满足需求，而且也大多数客户希望实现零距离家门口取件需求。于是大多出现有趣现象。家中没人时，快递员给客户打电话，客户要求放在家门口消防栓柜中或水表室里等情况。当然市场也有一些小型家用快递箱，但造价高，功能单一，无人问津，淘宝网显示大多零交易。

同时，现有外卖箱大都是外卖人员随身携带，一般家庭没有备用保温箱。送外卖人员将外卖送到家门口，按门铃或敲门，房主或家人开门接外卖或让外卖放门口。如果房东还在回家路上家中暂无人或担心安全问题，家中只有妇女、老人、小孩，不愿开门见陌生人，只能让外卖放门口。

因此，研发一种带有快递柜和外卖柜的多功能组合鞋柜，成为本领域技术人员亟待解决的问题。

技术实现要素：

本实用新型是为了解决上述不足，提供了一种多用途多功能组合柜。

本实用新型的上述目的通过以下的技术方案来实现：一种多用途多功能组合柜，包括鞋柜、外卖柜和快递柜，所述鞋柜内两侧壁设有滑槽，所述滑槽上设有若干个凹口，所述凹口处放置有支撑杆，所述外卖柜内部设有隔热EPE珍珠棉，隔热EPE珍珠棉外设有PVC层包覆，不漏水，易清洁；所述鞋柜、外卖柜和快递柜均设有柜门，柜门上均设有全自动柜锁，全自动柜锁的锁舌设有45度斜面。所述全自动柜锁的锁舌始终处于伸出状态，打开时钥匙转动45度左右，锁舌即缩回，此时打开柜门，松开钥匙，锁舌立即伸出。

所述支撑杆上挂有塑料链，塑料链上设有鞋挂架。

所述鞋挂架包括圈体，圈体顶部设有挂钩，挂钩两侧圈体上设有挂置鞋子的耳部。

所述快递柜的柜门上设有投递信口。

所述全自动柜锁包括底壳、面壳和滑动锁舌，所述面壳上设有锁芯，锁芯设有与钥匙联动的推杆，所述底壳设有锁舌滑槽，滑动锁舌安装在锁舌滑槽中，滑动锁舌后端与底壳内壁之间设有弹簧，滑动锁舌上设有卡口，推杆插入该卡口处，所述滑动锁舌设有固定螺孔，所述底壳上设有锁舌收缩时与锁舌固定螺孔相通的通孔，通孔处安装有蝶形螺丝，蝶形螺丝在滑动锁舌收缩时与固定螺孔连接。该结构设计，便于固定锁舌，防止柜门意外关闭时，将柜门锁住，在快递员将物品放入后，将蝶形螺丝向上旋转使锁舌弹出，再关闭柜门即可上锁。

所述鞋柜、外卖柜和快递柜的柜门上设有透明玻璃或有机玻璃视窗。

本实用新型与现有技术相比的优点是：本实用新型既有可存放快递物品的小柜，也有带保温功能的食物外卖柜，解决家中暂无人收取外卖，或者担心人身安全而不愿开门见陌生人等情况所带来的不便，实现快递物品及外卖美食安全顺利交接，真正实现0米无人交接外卖、快递，完美实现网购便利体验。极大促进快递、外卖发展。做到安全高效，出门无忧。用全自动柜锁作为顺利安全交接重要环节，经济实用有利于降低整柜成本，便于产品普及，面向大众服务网络经济。

附图说明

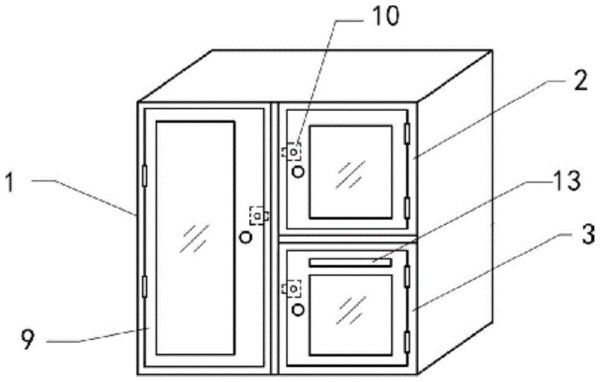

图1是本实用新型的外部结构示意图。

图2是本实用新型的内部结构示意图。

图3是本实用新型中鞋挂架的结构示意图。

图4是本实用新型中全自动柜锁的结构示意图。

具体实施方式

下面结合实施例对本实用新型进一步详述。

如图1、图2及图3所示，一种多用途多功能组合柜，包括鞋柜1、外卖柜2和快递柜3，所述鞋柜1内两侧壁设有滑槽4，所述滑槽4上设有若干个凹口5，所述凹口5处放置有支撑杆6，所述外卖柜2内部设有隔热EPE珍珠棉7，隔热EPE珍珠棉7外设有PVC层8包覆，不漏水，易清洁；所述鞋柜1、外卖柜2和快递柜3均设有柜门9，柜门9上均设有全自动柜锁10，全自动柜锁的锁舌设有45度斜面10-1。所述全自动柜锁10的锁舌始终处于伸出状态，打开时钥匙转动45度左右，锁舌即缩回，此时打开柜门，松开钥匙，锁舌立即伸出。

所述支撑杆6上挂有塑料链11，塑料链11上设有鞋挂架12。

所述鞋挂架12包括圈体12-1，圈体12-1顶部设有挂钩12-2，挂钩12-2两侧圈体12-1上设有挂置鞋子的耳部12-3。

所述快递柜3的柜门9上设有投递信口13。

所述全自动柜锁10包括底壳10-1、面壳10-2和滑动锁舌10-3，所述面壳10-2上设有锁芯10-4，锁芯10-4设有与钥匙联动的推杆10-5，所述底壳10-1设有锁舌滑槽10-6，滑动锁舌10-3安装在锁舌滑槽10-6中，滑动锁舌10-3后端与底壳内壁之间设有弹簧10-11，滑动锁舌10-3上设有卡口10-7，推杆10-5插入该卡口10-7处，所述滑动锁舌10-3设有固定螺孔10-8，所述底壳10-1上设有锁舌收缩时与锁舌固定螺孔10-8相通的通孔10-9，通孔10-9处安装有蝶形螺丝10-10，蝶形螺丝10-10在滑动锁舌10-3收缩时与固定螺孔10-8连接。该结构设计，是便于快递物品安全存放。即预先将相应柜门锁舌缩进(用手将锁舌推进锁内，再向下拧紧蝶形螺丝从而卡住锁舌)，这样柜门虽然关着，但为未上锁状态，方便快递人员按柜门上提示不用钥匙即可打开柜门将物品放入，随后也根据提示将蝶形螺丝向上旋转，促使锁舌弹出，此时关闭柜门即能锁住柜门，使物品安全转交。全自动抽屉锁加装蝶形螺丝设计，完美实现快递物品无障碍交接。经济实用有利于降低整柜成本，便于产品普及，面向大众服务网络经济。

所述鞋柜1、外卖柜2和快递柜3的柜门9上设有透明玻璃或有机玻璃视窗。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及实施例内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
