一种卫生间无接触式深度清洁消毒装置的制作方法

使用专业的卫生间消毒剂进行深度清洁 #生活技巧# #居家清洁技巧# #卫生间消毒方法#

本实用新型涉及消毒设备技术领域，具体为一种卫生间无接触式深度清洁消毒装置。

背景技术：

卫生间就是厕所、洗手间和浴池的合称，住宅的卫生间一般有专用和公用之分，专用的只服务于主卧室；公用的与公共走道相连接，由其他家庭成员和客人公用，根据布局可分为独立型、兼用型和折中型三种，根据形式可分为半开放式、开放式和封闭式，目前比较流行的是区分干湿分区的半开放式，住宅卫生间空间的平面布局与气候、经济条件、文化以及生活习惯，家庭人员构成、设备大小和形式有很大关系，因此布局上有多种形式，例如有把几件卫生设备组织在一个空间中的，也有分置在几个小空间中的。

卫生间由于经常使用所以需要经常对卫生间进行清洁消毒，卫生间有些地方较为狭窄不便于之间进行清理，且市面上的清理设备在进行清理时还需要另外喷洒消毒水进行消毒，使用不便，故此提出一种卫生间无接触式深度清洁消毒装置来解决上述所提出的问题。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种卫生间无接触式深度清洁消毒装置，具备便于使用等优点，解决了使用不便的问题。

（二）技术方案

为实现上述便于使用的目的，本实用新型提供如下技术方案：一种卫生间无接触式深度清洁消毒装置，包括安装室，所述安装室室内的顶壁固定连接有延伸至安装室上方且与安装室相连通的安装套筒，安装套筒的内部固定连接有微型空压机，所述安装室的左右两侧均安装有延伸至安装室内部的安装块，安装块的内部开设有中空腔，中空腔的左右两侧壁上均安装有开设在安装块内部的透孔，中空腔腔内上下两侧壁上均安装有开设在安装块内部的导向槽，导向槽槽内左右两侧壁上均固定连接有导向轴，导向轴的外部套接有延伸至中空腔内部的活动块，导向轴的外部套接有与活动块和导向槽槽内侧壁相连接的压力弹簧，上下两个所述活动块之间固定连接有安装板，左右两侧所述安装板相背一侧均固定连接有与透孔相接触的密封块，左右两侧所述安装块相背一侧均固定连接有螺纹套筒，左侧所述螺纹套筒的内部活动连接有与螺纹套筒相匹配且延伸至螺纹套筒外部的消毒瓶，右侧所述螺纹套筒的外部套接有与螺纹套筒相匹配的螺纹顶盖，安装室室内底壁活动连接有延伸至安装室下方的冲洗杆，冲洗杆的底部开设有清洗孔。

优选的，所述清洗孔共有三十二个，三十二个所述清洗孔分为四行，一行八个所述清洗孔呈环形等距分布。

优选的，所述安装套筒由中空套筒和筛孔板组成，中空套筒的内部固定连接有筛孔板。

优选的，所述密封块为球形块，密封块的直径大于透孔的直径。

优选的，所述中空腔为圆柱腔，中空腔的直径大于透孔的直径。

优选的，所述安装板为圆形板，安装板的直径小于中空腔的直径。

（三）有益效果

与现有技术相比，本实用新型提供了一种卫生间无接触式深度清洁消毒装置，具备以下有益效果：

该卫生间无接触式深度清洁消毒装置，通过将微型空压机通电使得微型空压机对空气加压后通入安装室的内部，加压后的空气进入安装室内部时由于经过空压机的压缩使得空气进入安装室的速度较快，此时使得安装块周围的空气流速较快，从而产生了压力差使得消毒瓶内部的消毒水被吸入安装室的内部，并且消毒水跟随气体进入冲洗杆的内部，进入冲洗杆内部的空气经过清洗孔喷出，喷出的气体对卫生间的污物进行清理，且由于喷出的气体压力较高以及速度较快，从而使得污渍很容易的被冲下，且消毒水也被喷射出对卫生间进行消毒，该装置通过一系列的机械结构使得对卫生间不便于直接清理的地方便于清理，且使用十分的方便。

附图说明

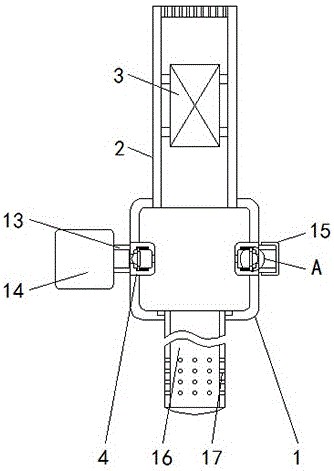

图1为本实用新型结构示意图；

图2为本实用新型结构图1中a处放大示意图。

图中：1安装室、2安装套筒、3微型空压机、4安装块、5中空腔、6透孔、7导向槽、8导向轴、9压力弹簧、10活动块、11安装板、12密封块、13螺纹套筒、14消毒瓶、15螺纹顶盖、16冲洗杆、17清洗孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种卫生间无接触式深度清洁消毒装置，包括安装室1，安装室1室内的顶壁固定连接有延伸至安装室1上方且与安装室1相连通的安装套筒2，安装套筒2由中空套筒和筛孔板组成，中空套筒的内部固定连接有筛孔板，安装套筒2的内部固定连接有微型空压机3，微型空压机3的型号可为wx5.2-a，安装室1的左右两侧均安装有延伸至安装室1内部的安装块4，安装块4的内部开设有中空腔5，中空腔5为圆柱腔，中空腔5的直径大于透孔6的直径，中空腔5的左右两侧壁上均安装有开设在安装块4内部的透孔6，中空腔5腔内上下两侧壁上均安装有开设在安装块4内部的导向槽7，导向槽7槽内左右两侧壁上均固定连接有导向轴8，导向轴8的外部套接有延伸至中空腔5内部的活动块10，导向轴8的外部套接有与活动块10和导向槽7槽内侧壁相连接的压力弹簧9，上下两个活动块10之间固定连接有安装板11，安装板11为圆形板，安装板11的直径小于中空腔5的直径，左右两侧安装板11相背一侧均固定连接有与透孔6相接触的密封块12，密封块12为球形块，密封块12的直径大于透孔6的直径，左右两侧安装块4相背一侧均固定连接有螺纹套筒13，左侧螺纹套筒13的内部活动连接有与螺纹套筒13相匹配且延伸至螺纹套筒13外部的消毒瓶14，右侧螺纹套筒13的外部套接有与螺纹套筒13相匹配的螺纹顶盖15，安装室1室内底壁活动连接有延伸至安装室1下方的冲洗杆16，冲洗杆16的底部开设有清洗孔17，清洗孔17共有三十二个，三十二个清洗孔17分为四行，一行八个清洗孔17呈环形等距分布，通过将微型空压机3通电使得微型空压机3对空气加压后通入安装室1的内部，加压后的空气进入安装室1内部时由于经过空压机的压缩使得空气进入安装室1的速度较快，此时使得安装块4周围的空气流速较快，从而产生了压力差使得消毒瓶14内部的消毒水被吸入安装室1的内部，并且消毒水跟随气体进入冲洗杆16的内部，进入冲洗杆16内部的空气经过清洗孔17喷出，喷出的气体对卫生间的污物进行清理，且由于喷出的气体压力较高以及速度较快，从而使得污渍很容易的被冲下，且消毒水也被喷射出对卫生间进行消毒，该装置通过一系列的机械结构使得对卫生间不便于直接清理的地方便于清理，且使用十分的方便。

综上所述，该卫生间无接触式深度清洁消毒装置，通过将微型空压机3通电使得微型空压机3对空气加压后通入安装室1的内部，加压后的空气进入安装室1内部时由于经过空压机的压缩使得空气进入安装室1的速度较快，此时使得安装块4周围的空气流速较快，从而产生了压力差使得消毒瓶14内部的消毒水被吸入安装室1的内部，并且消毒水跟随气体进入冲洗杆16的内部，进入冲洗杆16内部的空气经过清洗孔17喷出，喷出的气体对卫生间的污物进行清理，且由于喷出的气体压力较高以及速度较快，从而使得污渍很容易的被冲下，且消毒水也被喷射出对卫生间进行消毒，该装置通过一系列的机械结构使得对卫生间不便于直接清理的地方便于清理，且使用十分的方便，解决了使用不便的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
