置物篮及其水槽洗碗机的制作方法

洗碗机水槽堵塞清理方法 #生活技巧# #居家生活技巧# #电器维修技巧# #厨卫电器清单#

1.本发明涉及一种置物篮及其水槽洗碗机。

背景技术：

2.现有的水槽洗碗机在满足用户的需求下容积越做越大，与之配套的果蔬篮也越来越大，而体积太大的果蔬篮，占用厨房面积较大，不好收纳。目前市面上的水槽洗碗机的果蔬篮都是不可伸缩和不利于收纳的，一些改进后用于水槽上的沥水篮只能一个方向收缩，展开的流畅性也不好。

技术实现要素：

3.本发明要解决的技术问题是为了克服现有技术中果蔬篮不可伸缩，不利于收纳的缺陷，提供一种置物篮及其水槽洗碗机。
4.本发明是通过下述技术方案来解决上述技术问题：
5.本发明提供一种置物篮，包括中心支架、中心板和多个篮分体，所述中心支架设有从中心向外延伸的多个导轨，多个所述导轨位于同一平面内；所述中心板固定于所述中心支架上，所述中心板平行于所述导轨设置；所述篮分体包括底板和沿所述底板的边缘设置的围板，所述底板平行于所述中心板设置，所述围板相对于所述底板竖向设置；多个所述篮分体环绕所述中心支架设置，相邻篮分体的围板相互重叠形成所述置物篮的围栏，多个篮分体的底板、所述中心板相互重叠形成所述置物篮的底部；所述导轨与所述篮分体一一对应设置，所述篮分体安装在所述导轨上并能沿所述导轨移动。
6.在本技术方案，将多个篮分体环绕中心支架设置，并使篮分体在导轨上移动，即可实现多个篮分体的展开和收拢，从而实现置物篮的容积的变化。
7.较佳地，所述篮分体还包括套管，所述套管固定在所述底板上，所述套管套在所述导轨上并沿所述导轨滑动。
8.在本技术方案，套管套在导轨上并沿导轨滑动，从而使篮分体在导轨上滑动。
9.较佳地，所述置物篮还包括多个第一限位环，所述第一限位环与所述导轨一一对应设置，所述第一限位环固定在所述导轨上，所述第一限位环设置于所述套管的移动路径的靠近所述中心支架的中心的一端。
10.在本技术方案，通过第一限位环可以限制篮分体收拢时的极限位置，使多个篮分体收拢时的相对位置确定，保证了多个篮分体收拢后所形成的置物篮的稳定性，避免了置物篮受到外力挤压时发生变形。
11.较佳地，所述套管面向第一限位环的一端安装有第一磁铁，所述第一限位环为第一磁环，所述第一磁铁、所述第一磁环的相对面为异性极。
12.在本技术方案，当套管接近第一限位环时，在磁力的作用下，套管能吸合到第一限位环上，使篮分体接近收拢时的极限位置时，会有一快速移动至极限位置的过程，提升了使用者的手感力；另外，通过磁力吸合的方式，篮分体被定位在收拢时的极限位置，在外力未
达到临界值时不会发生位移。
13.较佳地，所述置物篮还包括多个第二限位环，所述第二限位环与所述导轨一一对应设置，所述第二限位环固定在所述导轨上，所述第二限位环设置于所述套管的移动路径的远离所述中心支架的中心的一端。
14.在本技术方案，通过第二限位环可以限制篮分体展开时的极限位置，使多个篮分体展开时的相对位置确定，保证了多个篮分体展开后所形成的置物篮的稳定性，避免了置物篮受到外力拉伸时发生变形。
15.较佳地，所述套管面向第二限位环的一端安装有第二磁铁，所述第二限位环为第二磁环，所述第二磁铁、所述第二磁环的相对面为异性极。
16.在本技术方案，当套管接近第二限位环时，在磁力的作用下，套管能吸合到第二限位环上，使篮分体接近展开时的极限位置时，会有一快速移动至极限位置的过程，提升了使用者的手感力；另外，通过磁力吸合的方式，篮分体被定位在展开时的极限位置，在外力未达到临界值时不会发生位移。
17.较佳地，相邻两个篮分体的围板上分别设有导向槽和导向块，所述导向槽的延伸方向平行于所述中心板，所述导向块位于所述导向槽中并能沿所述导向槽移动，所述篮分体的导向槽的延伸方向与所述篮分体所在的导轨的延伸方向之间呈夹角。
18.在本技术方案，通过导向块、导向槽将相邻的两个篮分体相关联，使其中一个篮分体移动时带动其他篮分体一起移动。
19.较佳地，所述篮分体还包括把手，所述把手安装在所述围板上。
20.在本技术方案，使用者握住把手，可以将篮分体在导轨上移动，使置物篮在收拢和展开的状态之间切换；当置物篮处于收拢或展开的状态时，使用者握住把手可以将置物篮整体提起或放下。
21.较佳地，所述篮分体还包括支脚，所述支脚固定在所述底板远离围板的一面。
22.在本技术方案，通过设置支脚，使底板的下方形成空间，使底板能实现悬空，保持干燥的状态。
23.较佳地，所述篮分体的数量为四个，所述导轨的数量也为四个，四个所述导轨相互垂直；四个所述篮分体分别为一对第一篮分体和一对第二篮分体，一对所述第一篮分体相对设置，一对所述第二篮分体相对设置；所述中心板位于所述中心支架的上方，所述第一篮分体的底板、第二篮分体的底板固定于所述中心支架的下方，所述第一篮分体的底板位于所述中心支架与所述第二篮分体的底板之间。
24.在本技术方案，第一篮分体的底板、第二篮分体的底板位于两个相互不干涉的移动平面上；当置物篮收拢时，相对设置的一对第一篮分体相互靠拢，相对设置的一对第二篮分体相互靠拢，保证了置物篮能收拢至最小体积；而，当置物篮展开时，一对第一篮分体、一对第二篮分体之间的空白区域，被中心板所覆盖，使位于置物篮中的物体不会从置物篮的底部漏出。
25.较佳地，一对第一篮分体的底板具有形状相适应的相对边缘，和/或，一对所述第二篮分体的底板具有形状相适应的相对边缘。
26.在本技术方案，一对第一篮分体的底板具有形状相适应的相对边缘，使一对第一篮分体在收拢状态时能相互靠拢在一起；一对第二篮分体的底板具有形状相适应的相对边
缘，使一对第二篮分体在收拢状态时能相互靠拢在一起。
27.较佳地，所述中心板的边缘与对应位置的篮分体的围板相平行，所述篮分体沿与所述中心板的边缘平行的方向的长度小于所述中心板的对应边缘的长度。
28.在本技术方案，当置物篮收拢时，篮分体的围板与中心板的边缘相贴合，篮分体的底板与中心板完全重合，即置物篮收拢时的体积由中心板的面积决定。
29.较佳地，所述篮分体的底板和/或所述中心板上设有若干贯穿孔。
30.在本技术方案，当该置物篮作为果蔬篮或沥水篮时，水流可以从底板、中心板上的贯穿孔流出，避免了置物篮出现积水，方便了果蔬的清洗。
31.本发明还提供一种水槽洗碗机，所述水槽洗碗机上安装上述置物篮，所述置物篮为用于放置果蔬的果蔬篮或用于沥水的沥水篮。
32.在本技术方案，上述置物篮可以作为果蔬篮或沥水篮，安装到水槽洗碗机上，使果蔬篮或沥水篮的容积产生变化，不会受水槽洗碗机的体积的限制。
33.在符合本领域常识的基础上，上述各优选条件，可任意组合，即得本发明各较佳实例。
34.本发明的积极进步效果在于：
35.上述置物篮及其水槽洗碗机，通过将多个篮分体环绕中心支架设置，并使篮分体在导轨上移动，即可实现多个篮分体的展开和收拢，从而实现置物篮的展开和收拢，使置物篮的容积可变化；将该置物篮作为果蔬篮或沥水篮，安装到水槽洗碗机上，使果蔬篮或沥水篮的容积可产生变化，不会受水槽洗碗机的体积的限制。
附图说明

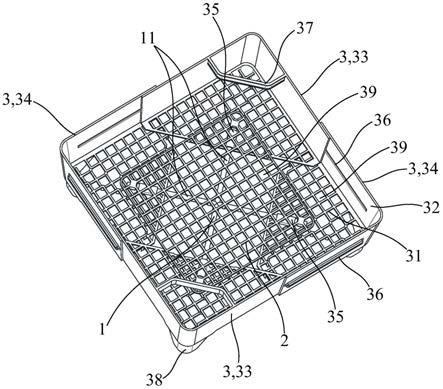

36.图1为本发明置物篮的展开状态的结构示意图。
37.图2为图1所示的置物篮的另一角度的结构示意图。
38.图3为图1所示的置物篮的隐去中心板的结构示意图。
39.图4为本发明置物篮的收拢状态的结构示意图。
40.图5为图4所示的置物篮的另一角度的结构示意图。
41.附图标记说明
42.中心支架1
43.导轨11
44.中心板2
45.篮分体3
46.底板31
47.凹陷区域311
48.避让通道312
49.围板32
50.第一篮分体33
51.第二篮分体34
52.套管35
53.导向槽36
54.把手37
55.支脚38
56.贯穿孔39
57.第一限位环4
58.第二限位环5
具体实施方式
59.下面通过实施例的方式进一步说明本发明，但并不因此将本发明限制在所述的实施例范围之中。
60.图1至图5所示为本发明置物篮的一实施例。该置物篮包括中心支架1、中心板2和四个篮分体3，中心支架1设有从中心向外延伸的四个导轨11，四个导轨11位于同一平面内，四个导轨11相互垂直；中心板2固定于中心支架1上，中心板2平行于导轨11设置；篮分体3包括底板31和沿底板31的边缘设置的围板32，底板31平行于中心板2设置，围板32相对于底板31竖向设置；多个篮分体3环绕中心支架1设置，相邻篮分体3的围板32相互重叠形成置物篮的围栏，多个篮分体3的底板31、中心板2相互重叠形成置物篮的底部；导轨11与篮分体3一一对应设置，篮分体3安装在导轨11上并能沿导轨11移动。
61.如图1至图3所示为置物篮展开状态的示意图。在展开状态时，篮分体3在导轨11上向外移动至远离中心支架1的中心的最外侧。此时，相邻篮分体3的围板32相互重叠的重叠区域最小，四个篮分体3的围板32所形成的置物篮的围栏所围的区域最大；而四个篮分体3的底板31、中心板2相互重叠的重叠区域最小，四个篮分体3的底板31、中心板2所形成的置物篮的底部的区域最大。
62.如图4至图5所示为置物篮收拢状态的示意图。在收拢状态时，篮分体3在导轨11上向内移动至中心支架1的中心的最内侧。此时，相邻篮分体3的围板32相互重叠的重叠区域最大，四个篮分体3的围板32所形成的置物篮的围栏所围的区域最小；而四个篮分体3的底板31、中心板2相互重叠的重叠区域最大，四个篮分体3的底板31、中心板2所形成的置物篮的底部的区域最小。
63.其中，四个篮分体3分别为一对第一篮分体33和一对第二篮分体34，一对第一篮分体33相对设置，一对第二篮分体34相对设置；中心板2位于中心支架1的上方，第一篮分体33的底板31、第二篮分体34的底板31固定于中心支架1的下方，第一篮分体33的底板31位于中心支架1与第二篮分体34的底板31之间。
64.第一篮分体33的底板31、第二篮分体34的底板31位于两个相互不干涉的移动平面上；当置物篮收拢时，相对设置的一对第一篮分体33相互靠拢，相对设置的一对第二篮分体34相互靠拢，保证了置物篮能收拢至最小体积。而，当置物篮展开时，一对第一篮分体33、一对第二篮分体34之间的空白区域，被中心板2所覆盖，使位于置物篮中的物体不会从置物篮的底部漏出。
65.为了使一对第一篮分体33在收拢状态时能相互靠拢在一起，一对第一篮分体33的底板31具有形状相适应的相对边缘。同样的，为了使一对第二篮分体34在收拢状态时能相互靠拢在一起，一对第二篮分体34的底板31具有形状相适应的相对边缘。
66.如图1所示，中心板2的边缘与对应位置的篮分体3的围板32相平行，篮分体3沿与
中心板2的边缘平行的方向的长度小于中心板2的对应边缘的长度。如图4所示，当置物篮收拢时，篮分体3的围板32与中心板2的边缘相贴合，篮分体3的底板31与中心板2完全重合，即置物篮收拢时的体积由中心板2的面积决定。
67.本实施例的篮分体3的数量为四个，对应的导轨11的数量也为四个。在其它的实施例中，篮分体3的数量也可以为其它数值，对应的导轨11的数量与篮分体3的数量相同。当篮分体3的数量为其它数值时，将多个篮分体3环绕中心支架1设置，并使篮分体3在导轨11上移动，即可实现多个篮分体3的展开和收拢。
68.如图3所示，篮分体3还包括套管35，套管35固定在底板31上，套管35套在导轨11上并沿导轨11滑动，从而使篮分体3在导轨11上滑动。
69.其中，篮分体3的底板31具有凹陷区域311，套管35固定于该凹陷区域311内。凹陷区域311沿导轨11的延伸方向延伸形成避让通道312，套管35沿导轨11滑动时，导轨11伸入至避让通道312内。
70.其中，置物篮还包括多个第一限位环4，第一限位环4与导轨11一一对应设置，第一限位环4固定在导轨11上，第一限位环4设置于套管35的移动路径的靠近中心支架1的中心的一端。当套管35接触到第一限位环4时，篮分体3到达极限位置，不能再进一步向中心支架1的中心移动。通过第一限位环4可以限制篮分体3收拢时的极限位置，使四个篮分体3收拢时的相对位置确定，保证了四个篮分体3收拢后所形成的置物篮的稳定性，避免了置物篮受到外力挤压时发生变形。
71.更进一步地，套管35面向第一限位环4的一端安装有第一磁铁，第一限位环4为第一磁环，第一磁铁、第一磁环的相对面为异性极。当套管35接近第一限位环4时，在磁力的作用下，套管35能吸合到第一限位环4上。通过上述设置，使篮分体3接近收拢时的极限位置时，会有一快速移动至极限位置的过程，提升了使用者的手感力。另外，通过磁力吸合的方式，篮分体3被定位在收拢时的极限位置，在外力未达到临界值时不会发生位移。
72.其中，置物篮还包括多个第二限位环5，第二限位环5与导轨11一一对应设置，第二限位环5固定在导轨11上，第二限位环5设置于套管35的移动路径的远离中心支架1的中心的一端。当套管35接触到第二限位环5时，篮分体3到达极限位置，不能再进一步向远离中心支架1的中心的方向移动。通过第二限位环5可以限制篮分体3展开时的极限位置，使四个篮分体3展开时的相对位置确定，保证了四个篮分体3展开后所形成的置物篮的稳定性，避免了置物篮受到外力拉伸时发生变形。
73.更进一步地，套管35面向第二限位环5的一端安装有第二磁铁，第二限位环5为第二磁环，第二磁铁、第二磁环的相对面为异性极。当套管35接近第二限位环5时，在磁力的作用下，套管35能吸合到第二限位环5上。通过上述设置，使篮分体3接近展开时的极限位置时，会有一快速移动至极限位置的过程，提升了使用者的手感力。另外，通过磁力吸合的方式，篮分体3被定位在展开时的极限位置，在外力未达到临界值时不会发生位移。
74.在其他的实施例中，导轨11也可以为除杆状以外的其它结构，篮分体3也可通过除套管以外的其他结构在导轨11上滑动，比如可以设置为滑槽和滑块的滑动结构等，凡是本领域技术人员常用的滑动结构均可适用于篮分体3、导轨11之间。
75.如图1至图5所示，相邻两个篮分体3的围板32上分别设有导向槽36和导向块，导向槽36的延伸方向平行于中心板2，导向块位于导向槽36中并能沿导向槽36移动，篮分体3的
导向槽36的延伸方向与篮分体3所在的导轨11的延伸方向之间呈夹角。通过导向块、导向槽36将相邻的两个篮分体3相关联，使其中一个篮分体3移动时带动其他篮分体3一起移动。比如，当置物篮需要收拢时，只需将其中一个篮分体3沿导轨11向中心支架1的中心移动，其他的篮分体3也会一起向中心支架1的中心移动；相邻两个篮分体3的围板32的相对位置变化，通过导向块在导向槽36内的移动进行调节。再比如，当置物篮需要展开时，只需将其中一个篮分体3沿导轨11向远离中心支架1的中心的方向移动，其他的篮分体3也会一起向远离中心支架1的中心的方向移动；相邻两个篮分体3的围板32的相对位置变化，通过导向块在导向槽36内的移动进行调节。
76.如图1和图4所示，篮分体3还包括把手37，把手37安装在围板32上。使用者握住把手37，可以将篮分体3在导轨11上移动，使置物篮在收拢和展开的状态之间切换；当置物篮处于收拢或展开的状态时，使用者握住把手37可以将置物篮整体提起或放下。
77.如图2和图5所示，篮分体3还包括支脚38，支脚38固定在底板31远离围板32的一面。通过设置支脚38，使底板31的下方形成空间，使底板31能实现悬空，保持干燥的状态。
78.如图1至图5所示，篮分体3的底板31和中心板2上设有若干贯穿孔39。当该置物篮作为果蔬篮或沥水篮时，水流可以从底板31、中心板2上的贯穿孔39流出，避免了置物篮出现积水，方便了果蔬的清洗。
79.上述置物篮可以作为果蔬篮或沥水篮，安装到水槽洗碗机上，使果蔬篮或沥水篮的容积产生变化，不会受水槽洗碗机的体积的限制。
80.虽然以上描述了本发明的具体实施方式，但是本领域的技术人员应当理解，这仅是举例说明，本发明的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本发明的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本发明的保护范围。
