基于单片机的厨房安全监测系统的设计与实现

发布时间：2024-11-29 04:03

厨房通风系统设计与安装 #生活技巧# #家居布置技巧# #厨房装修知识#

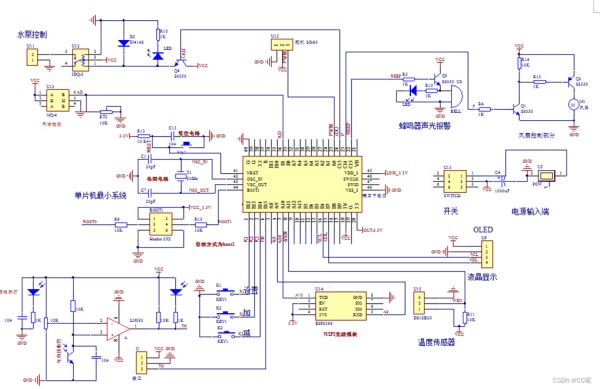

功能介绍以STM32/51单片机作为主控系统；OLED液晶显示当前检测的气体浓度，温度，是否有火等信息；按键可以设置温度上限、可燃气体浓度上限；当温度超过我们设置自动开启风扇进行降温；当检测到天然气泄露后蜂鸣器进行声光报警，并且舵机进行控制模拟关闭阀门，开启风扇降低气体浓度；火焰传感器检测到明火时，继电器控制水泵进行灭火，并且也会控制舵机关闭天然气阀门；通过ESP8266 WIFI模块把当前数据发送到手机端进行显示；整个电路通过5V供电； 电路图

源代码

#include <reg52.h> #include <intrins.h> #include <stdio.h>//printf串口输出头文件 #define uchar unsigned char #define ushort unsigned int #define uint unsigned long #include "lcd1602.h" #include "uart_trx.h" #include "eeprom52.h" #define RATIO 800//系数，建议选择800-1000 sbit key1 = P1^0;//加键 sbit key2 = P1^1;//减键 sbit beep = P2^0;//蜂鸣器 sbit Fan = P1^3;//风扇 unsigned char pmBuf[7] = 0;//数据接收数组 uint PM25_Value = 0;//PM = ((pmBuf[1]<<8)+pmBuf[2])/1024*8*ratio uint PM25_ValueMax = 200; //上限初始值 void EEPROM_WRITE()//EEPROM写入 {SectorErase(0x2000);//擦除扇区 byte_write(0x2001, (PM25_ValueMax>>8)&0xFF);//存储高8位 byte_write(0x2002, (PM25_ValueMax>>0)&0xFF);//存储低8位 byte_write(0x2009, 111);//存储校验值 } void EEPROM_READ()//EEPROM读出 {if(byte_read(0x2009)!=111)//开机检测单片机是不是第一次使用，如果不是第一次使用，则先把数据存储一遍，再读取，数据就不会乱码{EEPROM_WRITE();//存储 delay_ms(100);}PM25_ValueMax = byte_read(0x2001)<<8 | byte_read(0x2002);//读取上限值 } void Get_PM(void)//读取PM2.5值，具体的数据帧意思，请自行查阅芯片手册 { char i = 0; char j = 0; char k = 0; COM.RX_Cnt = 0; if(COM.B_RX_OK == 1)//串口数据接收完成 { for(i = 0; i<8; i++) { if((RX_Buffer[i] == 0xAA)&&(RX_Buffer[i+6]==0xFF))//判断接收的数据是否正确 { goto find2; } } goto end2; find2: for(j = 0; j<7; j++) { pmBuf[j] = RX_Buffer[i+j];//数据获取 } PM25_Value = (unsigned int)((pmBuf[1]*256)+pmBuf[2])*5/2048.0*RATIO;//计算PM2.5值 COM.B_RX_OK = 0; } end2: return; } void main(void) { unsigned int test; EEPROM_READ();//开机读取存储值 LCD_init();//1602初始化 Uart_Init(2400);//串口初始化波特率2400 LCD_write_string(0,0,"Pm2.5: ug/m3 "); LCD_write_string(0,1,"PmMax: ug/m3 "); //显示上限值 LCD_write_char(7, 1, PM25_ValueMax % 1000 / 100 + 0x30);LCD_write_char(8, 1, PM25_ValueMax % 100 / 10 + 0x30);LCD_write_char(9, 1, PM25_ValueMax % 10 + 0x30); while(1) {if (test ++ > 250)//大约250ms读取一次{test = 0 ;Get_PM();//获取PM2.5if(PM25_Value > 999)//限值，最大999 PM25_Value = 999;//显示PM2.5LCD_write_char(7, 0, PM25_Value % 1000 / 100 + 0x30);LCD_write_char(8, 0, PM25_Value % 100 / 10 + 0x30);LCD_write_char(9, 0, PM25_Value % 10 + 0x30);if(PM25_Value >= PM25_ValueMax)//超过上限，蜂鸣器报警{beep = ~beep; Fan = 0; delay_ms(100);}else{beep = 1; Fan = 1;}}if(key1 == 0)//加键按下{delay_ms(10);//消抖 if(key1 == 0){ beep = 0; delay_ms(100); beep = 1;while(key1 == 0); if(PM25_ValueMax<999)PM25_ValueMax+=10;//上限最大到999，每次加10 //显示 LCD_write_char(7, 1, PM25_ValueMax % 1000 / 100 + 0x30);LCD_write_char(8, 1, PM25_ValueMax % 100 / 10 + 0x30);LCD_write_char(9, 1, PM25_ValueMax % 10 + 0x30); EEPROM_WRITE();//保存}}if(key2 == 0)//减键按下{delay_ms(10); if(key2 == 0){ beep = 0; delay_ms(100); beep = 1;while(key2 == 0); if(PM25_ValueMax>=10)PM25_ValueMax-=10;//上限最小到0，每减10 //显示 LCD_write_char(7, 1, PM25_ValueMax % 1000 / 100 + 0x30);LCD_write_char(8, 1, PM25_ValueMax % 100 / 10 + 0x30);LCD_write_char(9, 1, PM25_ValueMax % 10 + 0x30); EEPROM_WRITE();//保存}}delay_ms(1); } }

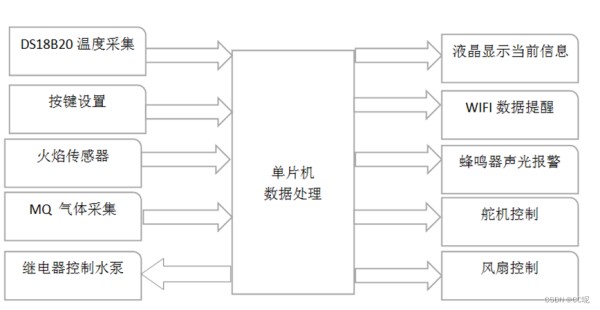

123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109110111112113114115116117118119120121122123124125126127128129130131132133134135136137138139140141142143144145146147148149150151 系统框图

参考文献

参考文献
[1]王德保.GPS在城市控制网中的应用研究[D].山东:山东科技大学,2005.
[2]何立民.从现代计算机视角看嵌入式系统(4)嵌入式系统40年发展史[J].单片机与嵌入式系统应用,2016,16(04):77-79.
[3]康桂霞,刘达.FPGA应用技术教程[M].北京:人民邮电出版社:201306.229.
[4]朴德慧,衣英刚.液晶显示器驱动板MCU电路介绍(上)[J].家电检修技术,2012(11):53.
[5]段廷魁.全球卫星定位系统（GNSS）在工程测量中的实践运用探索0[J].科技创新与应用,2021(05):182-184.
[6]宋戈,黄鹤松.51单片机应用开发范例大全[M].北京:人民邮电出版社:国家信息技术紧缺人才培养工程系列丛书,201206.558.
[7]罗小青.单片机原理及应用教程[M].北京:人民邮电出版社,201409.180.
[8]沈庆阳.单片机实践与应用[M].北京:清华大学出版社,2002.
[9]杜深慧.温湿度检测装置的设计与实现[M].北京:机械工业出版社,2004.
[10]林嘉.基于89S52的LCD1602程序设计[J].电脑知识与技术,2012(26):6376-6378.
[11]刘光伟.基于单片机的温室温湿度监测系统设计与实现[D].秦皇岛市:燕山大学,2012.
[12]褚福强,董学仁.单片机的网络接入技术研究[J].仪器仪表用户,2006(05):4-5.
[13]陈英俊.基于单片机的温湿度监测和报警系统设计[J].广东石油化工学院学报,2013(04):42-46.
[14]廖丽媛.基于应变式扭矩传感器的测量系统的设计[D].上海市:东华大学,2013.
[15]刘九庆.温室环境工程技术[M].吉林:东北林业大学出版社,2002.
[16]王明喜,崔世茂.大棚型日光温室光照、温度及湿度等性能的初步研究[J].农业工程技术(温室园艺),2008(05):19-21.
[17]张迎辉.单片微型计算机键盘接口设计[J].信息技术,2004(07):68-69+91.
[18]张友德,赵志英.单片微型机原理应用与实验[M].上海市:复旦大学出版社,2003.
[19]赵芝芸.温室智能监控系统[D].江苏:江苏科技大学,2010.
[20]张宏伟.基于STM32的智能环境监测系统设计与实现[J].大庆师范学院学报,2020(05):32-35.
[21]王世伟,杨越.基于STM32的多型号舵机调试器设计[J].九江学院学报(自然科学版),2020,35(02):33-36.
[22]Pengcheng Zhao,Meijun Ni,Chao Chen,Chenxi Wang,PingpingYang,Xiahui
Wang,Chunyan Li,Yixi Xie,Junjie Fei. A Novel Self-protection Hydroquinone
Electrochemical Sensor Based on Thermo -sensitive Triblock Polymer PS-
PNIPAm-PS[J].
[23]Jian Wang,Jing Chen,Xiaofu Xiong,Xiaofeng Lu,ZhengLiao,Xiaobo
Chen.Temperature safety analysis and backup protectionscheme improvement for
overhead transmission line in poweroscillation condition[T].Electric Power
Systems Research,2019,166.
[24]Fuji Electric Co.Ltd.;Patent Issued for SeiconductorDevice And Method
Of Outputting Temperature Alarm (USPTO10,164,626)[J].Electronics
Newsweekly,2019.
[25]VERSID,INC;Patent Issued for Refrigeration UnitTemperature Alarm Using
Thermal Properties of Food to Eliminate FalseAlarms (USPTO
9752810)[J].Computers,Networks &Communications,2017.
[26]Fuji Electric Co.Ltd;Patent Application Titled"Semiconductor Device and
Method of Outputting Teperature Alarm"Published Online (USPTO
20170077919)[J]. Technology & BusinessJournal,2017.
[27]su Yuanping,Xu Lihong,Goodman Erik D.Multi-layerhierarchical
optimisation of greenhouse climate setpoints for energyconservation and
improvement of crop yield[J].Biosystems
[28]黄松茂.基于STM32的家庭环境监测系统的设计与实现[D].甘肃兰州.西北师范大学,2018.:23-30.
[29]李大琳.智能车内温度监测系统设计[J].山东工业技术,2014(12):80-81.
[30]姜根堂,赵风财.基于ARM的车内空气检测系统设计[J].智能计算机与应用,2020,10(07):199-202
