1.本发明属于温度调控技术领域，涉及一种室内智能环境调控器。

背景技术：

2.一个好的居住环境，能让人们高效的学习和生活。室内环境的适宜程度与四季的变化息息相关。冬天的时候，空气很干燥。而到了夏季的时候，空气则是又潮又热。尤其是梅雨季节，室内的湿度值过于高，长期居住在潮湿的环境，不仅容易得风湿，而且容易沾染病菌，甚至室内的家具和衣物也会发霉。
3.南方的冬季温和干燥，温度虽然比北方的温度高，但也难免会碰到寒冷的天气。人们在室内学习或者工作时总会因为温度低不能全身心的投入。单一的电暖扇虽然能让室内温度上升，但是会让空气变得干燥，使人的身体感到不适。

技术实现要素：

4.本发明的目的是提供一种室内智能环境调控器，采用该调控器能够根据人体适宜的居住环境自动调控室内的温度和湿度，提供一个舒适的居家办公及学习的环境。
5.本发明所采用的技术方案是，一种室内智能环境调控器，包括单片机，单片机分别连接显示模块、温湿度模块、光照强度模块、led灯模块、人体检测模块、报警模块、排气装置、加湿装置、加热装置、电源模块、距离检测模块及按键模块。
6.本发明的特点还在于，
7.单片机为stm32主控制器，stm32主控制器将温湿度模块和光照强度模块采集到的数值在显示模块显示。
8.温湿度模块为dht11温湿度传感器。
9.光照强度模块为bh1750光照强度传感器。
10.显示模块为2.8寸tftlcd模块。
11.人体检测模块为re200b热释电红外传感器。
12.led灯模块为十六个草帽灯组成的led灯。
13.加湿装置包括超声波雾化器、风机和液位箱，液位箱内设有液位传感器。
14.本发明的有益效果是，本发明提供的一种室内智能环境调控器，可以随时根据室内的温度和湿度以及需要的光照强度值进行调整，一般人体的适宜湿度范围在45％
‑
60％，适宜温度范围在20
‑
26度；光强度值可以通过自动模式和手动模式来进行调整，如果是打开手动模式，则有阅读模式、普通照明模式和睡眠模式，可以根据此时自己的需求去打开相对应的模式；如果是打开自动模式，红外检测模块能检测到人体发出的红外线，此时应该是阅读模式，根据阅读模式调整光的强度，超声波测距模块随时矫正坐姿，预防弯腰驼背和眼睛近视，如果没有检测到人体发出的红外线，此时属于普通照明模式，睡眠模式则通过手动设置，人为控制关闭。
附图说明

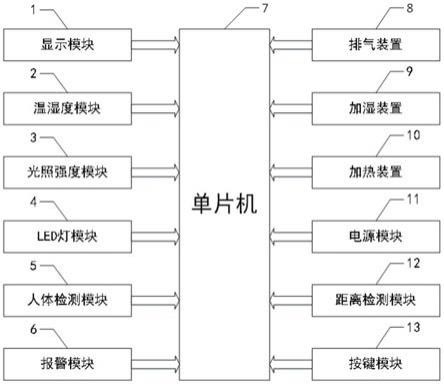

15.图1是本发明一种室内智能环境调控器的结构框图；
16.图2是本发明一种室内智能环境调控器中加湿装置的结构框图。
17.图中，1.显示模块，2.温湿度模块，3.光照强度模块，4.led灯模块，5.人体检测模块，6.报警模块，7.单片机，8.排气装置，9.加湿装置，10.加热装置，11.电源模块，12.距离检测模块，13.按键模块，14.液位箱，15.液位传感器，16.风机，17.超声波雾化器。
具体实施方式
18.下面结合附图和具体实施方式对本发明进行详细说明。
19.本发明一种室内智能环境调控器，如图1所示，包括单片机7，单片机7分别连接显示模块1、温湿度模块2、光照强度模块3、led灯模块4、人体检测模块5、报警模块6、排气装置8、加湿装置9、加热装置10、电源模块11、距离检测模块12及按键模块13。
20.单片机7为stm32主控制器，stm32主控制器将温湿度模块2和光照强度模块3采集到的数值在显示模块1显示，同时stm32主控制器对数据进行处理，stm32主控制器根据人体适宜的温湿度和需要的光照强度，调整温湿度的上下限值和室内的光照强度，让室内的温湿度和光照度达到人们的舒适要求；
21.温湿度模块2为dht11温湿度传感器，采集此刻的温度和湿度；
22.光照强度模块3为bh1750光照强度传感器；
23.显示模块1为2.8寸tftlcd模块；
24.人体检测模块5为re200b热释电红外传感器；
25.led灯模块4为16个草帽灯组成的led灯；
26.报警模块6是由蜂鸣器和发光二极管组成；
27.距离检测模块12为超声波测距仪，型号为hc
‑
sr04超声波模块；
28.排气装置8包括电磁继电器和涡轮静音风扇，电磁继电器主要控制涡轮静音风扇的通断，涡轮静音风扇主要起排气作用；
29.加热装置10包括电磁继电器和电暖风扇；电磁继电器主要控制电暖风扇的通断，电暖风扇主要起加热作用。
30.如图2所示，加湿装置9包括壳体，壳体内设有超声波雾化器17和液位箱14，液位箱14里有液位传感器15，用来检测液位箱的水位信息，超声波雾化器17的入水口连接液位箱14，通过液位箱14向超声雾化器17供水，壳体的顶部设有风机16；通过风机16将超声波雾化器17产生的水雾排至室内。按键模块13有四个按键。
31.本发明一种室内智能环境调控器的工作过程为：首先点击按键模块13在显示模块1显示温度模式、湿度模式、光照强度模式，选择温度模式用按键+和按键
‑
设置温度值的上下限，点击确认按键，设置好之后点击返回按键，同理选择湿度模式用按键+和按键
‑
设置湿度值的上下限，点击确认按键，设置好之后点击返回按键，温湿度值设置完毕；
32.返回到光照强度模式，首先设置光照强度的最低值，点击确认按键，再返回模式设置，有自动模式和手动模式两种模式可供选择，自动模式则是将光照强度模块3检测到的室内此时的光照强度值发送给单片机7，经过人体检测模块5和距离检测模块12来自动调整光照值；手动模式则是根据人为需要去设置对应的光照模式；
33.单片机7同时将温湿度模块2和光照强度模块3采集到的温度值、湿度值和光照强度值显示在显示模块1，接收到的温度值经过与设置的上下限值经过对比分析之后，温度值低于下限值，湿度值低于下限值，单片机7发送命令给加湿装置9和加热装置10；
34.加湿装置9由液位箱14、液位传感器15、风机16和超声波雾化器17组成，液位传感器15用来监测液位箱14的水位信息，将监测到的水位信息发送给单片机7，单片机7将收到的数据与设定的最低水位进行分析对比，假如此时的水位低于设定值，报警模块6中的蜂鸣器发出声音，提示液位箱14中的水量不足，及时给液位箱14补充水量；
35.加热装置10由电磁继电器和电暖风扇组成；
36.电源模块11为各个模块和各个装置供电；
37.单片机7控制加湿装置9打开，加湿装置9的工作原理是根据超声波高频振荡原理，将水雾化成超微粒子，通过风机16将水雾扩散到周围的空气中，直至室内中的湿度值大于湿度的最小值，将此时的室内湿度值发送给单片机7，单片机控制关闭加湿装置9；
38.单片机7控制加热装置10打开，电暖风扇工作，直至室内的温度值大于最小设定的温度值，将此数据反馈给单片机7，单片机控制加热装置10关闭，此时室内的湿度值和温度值在人体适宜的范围内；
39.当此时人体检测模块5检测到人体发出的红外线时，并且室内的光照强度不够时，单片机7根据室内的光照值来调整led灯模块4的亮度，直至达到合适的亮度，距离检测模块12检测人体与书桌保持的距离，当距离小于设定值时，说明姿势不正确，而且影响视力，通过报警模块6中的发光二极管闪烁提醒，及时矫正坐姿，避免驼背和眼睛近视；
40.此时的室内亮度也可以通过手动模式来调整，可直接切换为阅读模式；
41.温湿度模块2检测到室内的湿度值高于设定的上限值，单片机7接收到温湿度模块2传来的数据，经过分析处理，单片机7控制排气装置8打开，电源模块11为排气装置8供电，排气装置8由电磁继电器和涡轮静音风扇组成，电磁继电器驱动涡轮静音风扇工作，直至室内的湿度值低于设定湿度的最大值，单片机7控制排气装置8关闭，室内的湿度值达到人体适宜的范围；
42.当人体检测模块5未检测到人体发出的红外线时，光照强度值为人体的最小设定值，节省了电能，睡觉前可手动关闭。
43.本发明一种室内智能环境调控器的特点为：可以随时根据室内的温度和湿度以及需要的光照强度值进行调整，一般人体的适宜湿度范围在45％
‑
60％，适宜温度范围在20
‑
26度；
44.当此时室内的温度值未达到人体需要的温度值时，单片机可以控制电磁继电器，打开电暖风扇，直至室内的温度达到设定的范围内，单片机控制电磁继电器关闭；
45.当此时室内的湿度值未达到适宜的湿度值时，单片机控制加湿装置工作，直到室内的湿度值达到设定的范围内，关闭加湿装置；
46.当此时室内的湿度值过高，单片机控制电磁继电器打开，打开涡轮静音风扇,进行排气，直到室内的湿度值到达合适的范围，单片机控制电磁继电器关闭，停止排气；
47.光强度值可以通过自动模式和手动模式来进行调整，如果是打开手动模式，则有阅读模式、普通照明模式和睡眠模式，可以根据此时自己的需求去打开相对应的模式；
48.如果是打开自动模式，红外检测模块能检测到人体发出的红外线，此时应该是阅
读模式，根据阅读模式调整光的强度，超声波测距模块随时矫正坐姿，预防弯腰驼背和眼睛近视，如果没有检测到人体发出的红外线，此时属于普通照明模式，睡眠模式则通过手动设置，人为控制关闭。
