漏电开关工作原理

目录

1、漏电开关工作原理 2、漏电开关和空气开关的区别 3、漏电开关简介 4、漏电开关哪个牌子好

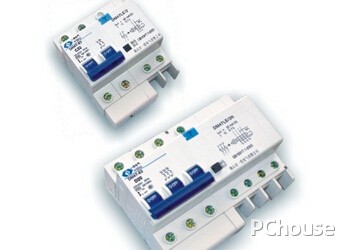

1 漏电开关工作原理

　　漏电保护开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。

　　在上述UPS前面加漏电保护开关，尽管UPS无漏电现象，但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。

　　漏电将火线\零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣.原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则 火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路。

2 漏电开关和空气开关的区别

　　1、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。空气断路器一般为低压的，即额定工作电压为1Kv。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、欠压保护等。其中前两种保护为空气的基本配置，后两种为选配功能。所以讲空气还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。

　　2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD)，是一种具有特殊保护功能(漏电保护)的空气。它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。

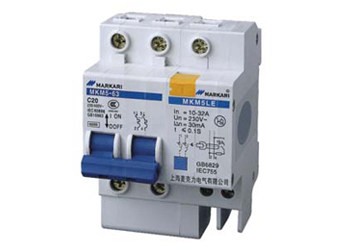

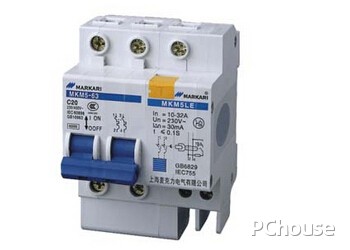

3 漏电开关简介

　　漏电开关，主要用于防止漏电事故的发生，其开关的动作原理是：在一个铁芯上有两个绕组，主绕组和副绕组。主绕组也有两个绕组：分别为输入电流绕组和输出电流绕组。无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。

　　相漏电开关是三相四线制是现今普遍采用的，三根火线(红、绿、黄)，一根零线(蓝)，三根火线之间的电压是380伏，每根火线对零线间的电压是220伏。单相的漏电开关一般接线处，写着左零右火，按照接就好了。不管三相还是单相的漏电开关都是：上面进线，下面出线。

　　一般按试验按钮就足以检测是否漏电了，漏电保护器的原理是检测交流电从火线到零线的一进一出电流是否一致来判断是否动作跳闸的。

4 漏电开关哪个牌子好

　　漏电开关，主要用于防止漏电事故的发生，在我们的生活中起到了重要的作用。那么什么品牌的漏电开关比较好呢?下面为大家介绍几款受到消费者青睐的漏电开关品牌。

1、施耐德

　　施耐德电气(中国)有限公司，施耐德Schneider Electric，开关插座十大品牌，电气设备-电工十大品牌，拥有170多年的辉煌历史，全球配电设备领域领先品牌，电气领域的著名制造商。

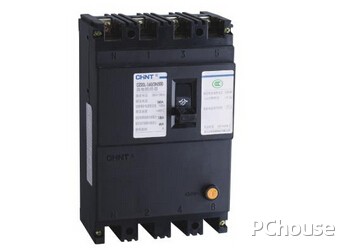

2、正泰

　　浙江正泰电器股份有限公司，电工十大品牌，中国十大电气设备品牌，国家保护商标，中国民营企业500强，中国产销量最大的低压电器生产企业，浙江省百强企业，中国民营企业竞争力50强 ，中国电气产品制造领军企业。
