通风散热电气柜或电气设备如何有效防尘

电子设备散热：保持通风，避免遮挡散热孔，定期清理灰尘，防止过热。 #生活知识# #生活感悟# #科技生活变迁# #电子设备使用技巧#

1、IP5X过滤风扇防尘效果如何？

通常认为，IP5X电柜装上IP5X过滤风扇，就能防止灰尘进入电柜，实际情况如何呢？

实际上并不能有效防尘进入电柜，运行后，灰尘会持续进入电柜，图1是安装在电柜上的IP5X进风滤窗，灰尘已经使滤棉变黑，图2是安装IP5X过滤风扇和风窗的电柜内器件上积累的灰尘。

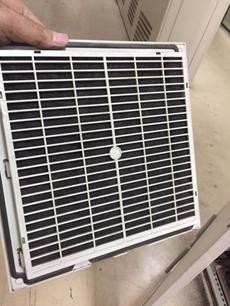

图1 使用中的IP5X过滤风窗灰尘积累

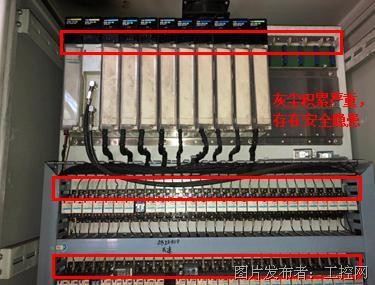

图2 使用中的IP5X过滤风窗灰尘积累

2、IP5X电柜所应配置的通风滤尘装置的防尘等级

2.1 防尘级别定义

依据标准GB_T 4208-2017 外壳防护等级，IP5X为防尘，即不能完全阻止灰尘进入，IP6X位尘密，无灰尘进入。

图3 防尘等级代码

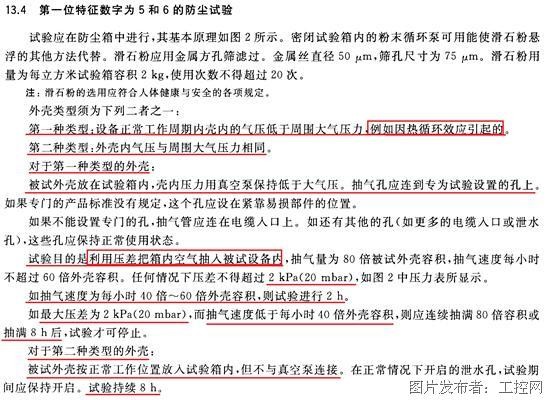

图4 防尘测试方法

2.2 IP5X和IP6X防尘的测试方法

标准第13.4 条规定，防尘5和6的两类电柜外壳的测试方法如下，详见图4 防尘测试方法：

1）第一种外壳：工作周期内壳内的气压低于周围大气压力，例如因热循环效应引起（即电柜内外有通风散热状况），应按照防尘6标准测试，即采用真空泵抽气方式，模拟电柜热循环效应，需要在低于2kPa的壳内外压差情况下，快速抽气2小时或低速抽气8小时；

2）第二种外壳：外壳内气压与周围大气压力相同，即电柜内外无通风散热的静态运行，应按照防尘5测试，即模拟无热循环效应，不与真空泵连接，试验持续8小时

2.3 电柜防尘的条件

1）电柜本身防尘等级≧IP5X；

2）通风散热装置防尘等级须达到IP6X， 而不是IP5X，原因：依据标准GB_T 4208-2017 外壳防护等级，

2.1）需要通风散热的（即热循环效应的）电柜，通风散热装置需要达到IP6X防尘级别，即标准13.4条所描述的第一种外壳，原因：通风散热装置，如过滤风扇，运行时风扇产生压力，同时还有空气内外循环；

2.2）标准第13.5.1条（图5 IP5X的试验条件）规定IP5X电柜的试验条件：除了有关产品标准规定 外壳为第二种以外，外壳都被看作第一种，即没有特殊规定，IP5X 外壳防尘测试均需按照标准13.4条规定第一种外壳的测试方法（即IP6X）进行测试。

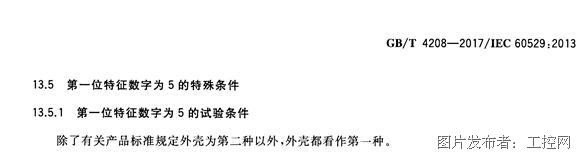

图5 IP5X电柜应采用的试验条件

品标准规定 外壳为第二种以外，外壳都被看作第一种，即没有特殊规定，IP5X 外壳防尘测试均需按照标准13.4条规定第一种外壳的测试方法（即IP6X）进行测试。

3 IP6X和IP5X过滤风扇防尘差距的原因

3.1 IP5X过滤风扇不防尘原因

有风压时，滤材变形，孔隙和间隙增大，因而不防尘，这就是众多配有IP5X过滤风扇电柜，还大量进尘的根本原因

3.2 IP6X过滤风扇防尘原因

卓越的结构设计，保障滤材耐风压，不变形，达到静态和动态均防尘

4 IP6X过滤风扇通风效率如何？

IP6X过滤风扇结构设计，保障滤材不增大孔隙和不张开缝隙，同时滤材本身也低风阻，所以通风效率不下降，同时还防尘。

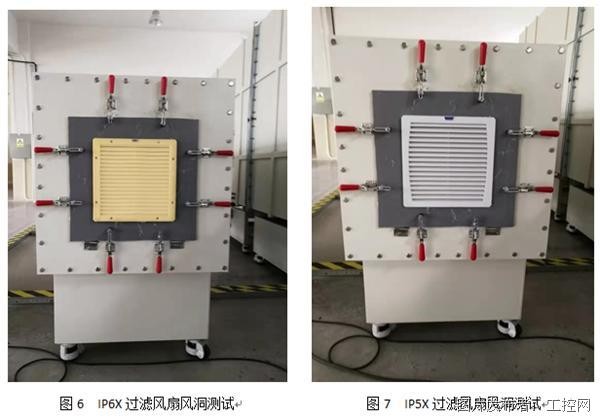

IP6X和IP5X过滤风扇，均作了风洞通风量测试，其测试表明：

5 滤材灰尘积累，导致散热效果下降，如何处理？

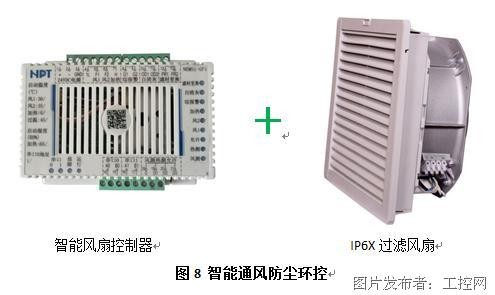

耐斯普特智能风扇控制器和IP6X过滤风扇及风窗，组成智能通风防尘环控方案，致力于电柜微环境全周期温控、防尘和除湿

功能：

1）温度、湿度和灰尘闭环检测

2）自清灰控制，根据风扇控制器指令，IP6X过滤风扇自动清灰，降低维护成本

3）智能滤材更换提示，指导及时更换滤材，避免过温和灰尘进入

4）智能化管理，配置通信接口，弥补现场层电柜微环境管理的空白

优势：

1）专利产品及设计；

2）高性价比，价格优，使用和维护简单便捷
