海绵城市智慧监测平台系统

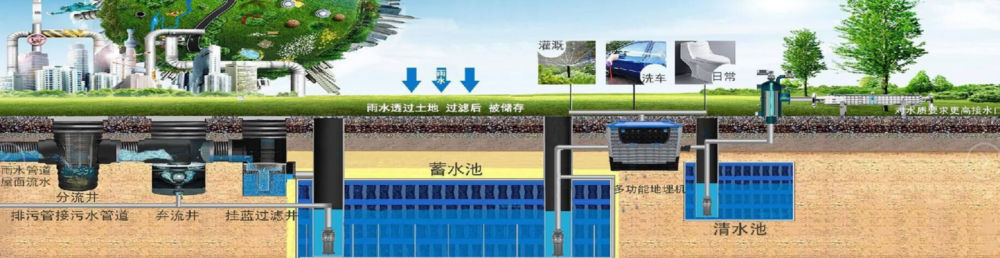

“海绵城市”是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的弹性，下 雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。



海绵城市智慧监测系统平台通过对雨量、排水设施重要节点（如流量、浊度等）等进行实时家监测，用实际监测数据来反应海绵城市的建设成果，为城市水资源、水环境、水安全的综合管理和海绵城市建设成效的评定提供数据支撑。实现海绵智慧城市综合化管理，起到科学调度，智慧决策的效果。



海绵城市智慧监测系统介绍

本系统部分分为前端数据采集、无线数据传输、后端监控及分析系统三组成。

1、前端数据采集：部署在各地的前端采集设备采集水位、雨量、水质以及流量等信息，并提供现场的实时图像传输与图像抓拍。

2、无线数据传输：无线通讯部分通过RTU使用3G/4G信号进行无线传输，将数据透传或者使用特殊的协议格式传送到市、县级监控平台。

3、后端监控及分析系统：数据传送到中心端后，通过数据大屏或者数据库服务器等其他数据分析媒介设备，进行数据整合分析，同时也将数据信息实时推送给用户。

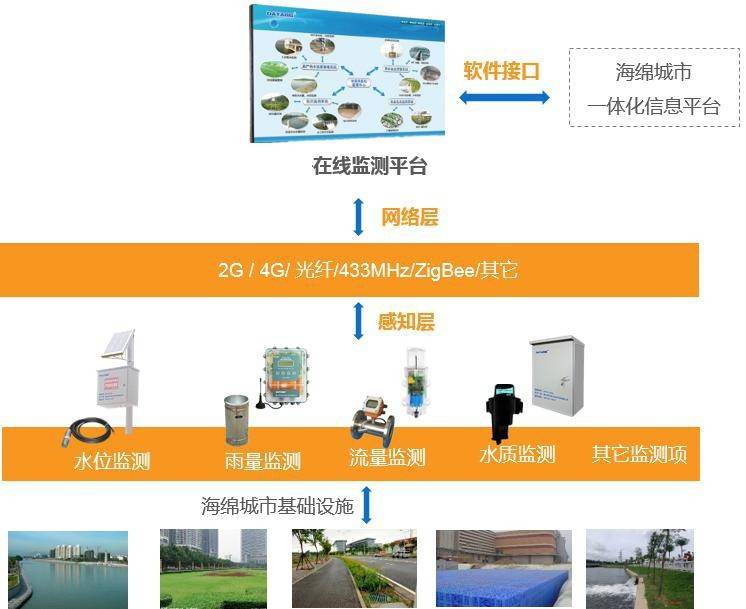

本系统结构如下图所示。



本系统实现的目标如下：

1、综合管理：各个监测点数据可同时接入云平台，起到统一管理、统一调度的作用;

2、智慧决策：系统根据监测点实时数据，进行大数据分析。提供更真实***信息反馈，从而做出判断和预测，实现智慧决策。

3、智能警报：当某个监测点数据发生异常时，系统会自动发出警报，调度中心可及时做出处理方案，将灾情最小化。

4、高效及时：系统对采集到数据进行实时分析，管理中心对整个城市数据掌握了如指掌。

本系统主要包括如下子功能系统：

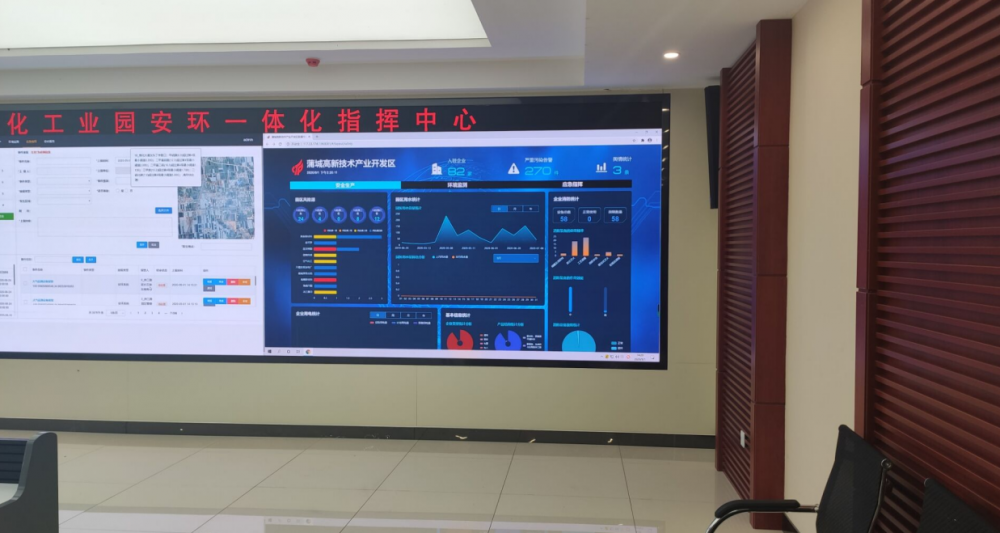

1、监控中心大屏系统

以地图化、数据图形化化实现对环境、监测点、流量、水质情况、监测设备运行情况进行远程可视化管理。



2、海绵城市排水管网监测系统

针对各个关键节点，可监测项目包括：雨量监测、海绵体监测、排水设施监测、地下水、气温监测、河道水渠监测、地下排水监测等。

 雨量监测

??监测不通区域的降雨情况，提供准确的降雨数据，同时支持海绵城市设施效能分析以及考核评估。

海绵体监测

??通过对景观河、人工湖、蓄水池等重要海绵体进行水质水位监测，掌握雨水积蓄状况，确认再生利用方式。

排水设施监测

??在道路历史积水区域布设水位监测点，监测积水情况，及时应对城市内涝;在项目排出口监测排水量，掌握项目建成区的径流量控制效果;

??在排水管网的关键节点进行液位、流量、浊度监测，作为过程监测数据，为运行评估及风险预警提供依据。

地下水、气温监测

??布设地下水和温度监测点并实施在线监测，了解气温变化趋势，对热岛效应进行定量化考核，同时了解水质变化、地下水水位，评估海绵城市水资源保护成果。

 河道水系监测

??在线监测关键断面的水质和水量指标，作为水安全质量和水安全考核的依据。

3、监测点管理系统

对辖区内的各个监测点进行独立管理，可查询对应监测点的站点信息、设备运行状态、监测数据查询。

4、数据分析系统

整合分析监测点回传的实时数据进行对比分析，生成各类相关性分析图表，直观展现各项数据指标。统计分析结果可作为领导检查、指挥分析、***报告的数据来源。

5、预警管理

预警管理主要是为管理员提监测点配置预设报警信息，当数据临近超标即出现预警提示，实现功能包括监测管理、预警管理、预警设置管理、实时监控等。

6、视频监控 （可选）

视频监控系统可将监测现场时间以图片、视频方式回传至管理中心，方便管理者实时关注现场情况，作为预计调度的决策依据。

自动监测系统产品介绍

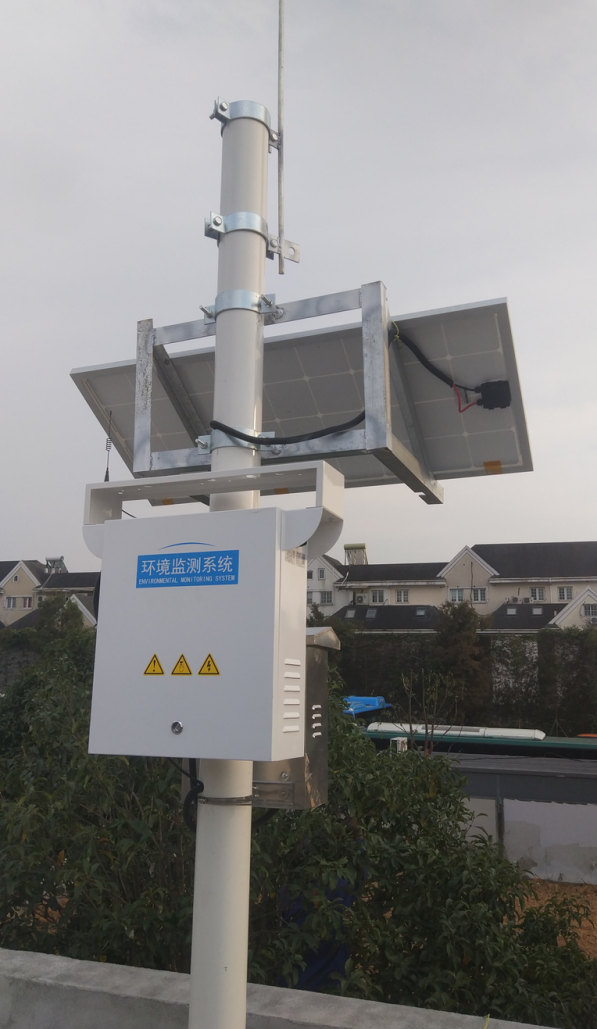

监测端产品包括投入式探头（液位、流量、浊度等）和监测主机。
