一种带有消毒功能的家用鞋柜的制作方法

部分消毒柜带有智能化功能，如定时、预约等，方便用户使用。 #生活常识# #消毒柜#

1.本发明涉及家用鞋柜技术领域，具体为一种带有消毒功能的家用鞋柜。

背景技术：

2.鞋柜的主要用途是来陈列闲置的鞋。随着社会的进步和人类生活水平的提高，从木鞋柜演变成现在多种多样款式和制材的鞋柜，包括：木质鞋柜、电子鞋柜、消毒鞋柜等等，功能和款式各不相同。
3.目前，带有消毒功能的家用鞋柜只能对鞋柜内部的皮鞋进行消毒和烘干的工作，但是由于皮鞋是日常穿着的必需品，所以在使用中皮鞋往往是暴露在外界中的，进而导致在走路过程中鞋面容易受到脏污，若是在此种情况下将皮鞋拿进具有消毒功能的鞋柜中，由于鞋柜的特性，会在消毒过程中进行烘干工作，从而容易导致脏污被“固定”在鞋面上，同时，若是鞋柜内部烘干不均匀，最终会导致损伤鞋面的问题出现，因此，需要进一步改进。

技术实现要素：

4.本发明的目的在于提供一种带有消毒功能的家用鞋柜，以解决上述背景技术中提出的问题。
5.为了解决上述技术问题，本发明提供如下技术方案：一种带有消毒功能的家用鞋柜，包括鞋柜本体，所述鞋柜本体内腔后侧壁固定连接有两个风机，两个所述风机底部均固定连接有出风斗，两个所述出风斗底部均固定连接有连接管，两个所述连接管内部均嵌设有三个出风管，两个所述出风管底部均设有鞋架，两个所述连接管底部均设有三个清理机构，三个所述清理机构一侧均设有扰动机构；
6.所述清理机构包括转动杆，所述转动杆设于鞋柜本体内腔后侧壁并与其通过轴承连接，所述转动杆外部固定连接有三个弧形板，三个弧形板内部均嵌设有两个过滤网，所述转动杆外部还固定连接有三个连接板，所述三个所述连接板内部均连接有连接杆，三个所述连接杆外部均固定连接有磁吸石，三个所述磁吸石外部均固定连接有清理刷，三个所述磁吸石内部两侧均固定连接有移动柱，三个所述连接板外部两侧均固定连接有移动板，三个所述移动板外部两侧均固定连接有第一弹力带，三个所述移动柱内部均固定连接有弧形卡板，所述转动杆外部设有养护机构；
7.所述养护机构包括储油管，所述储油管固定连接于转动杆外部，所述储油管内部嵌设有注油管，所述储油管内部固定连接有框体，所述框体内部连接有实心块，所述储油管底部固定连接有养护板，所述养护板底部固定连接有养护刷。
8.根据上述技术方案，所述扰动机构包括活动板，所述活动板铰接于连接管底部，所述活动板与连接管之间铰接有第二弹力带，所述活动板一侧固定连接有磁吸条，所述磁吸条与磁吸石磁性设为同极，所述活动板底部固定连接有扇体，通过磁吸石与磁吸条同性相斥的原理，可以在磁吸石在转动过程中带动磁吸条进行推移移动的效果，并且可以通过扇叶的配合对鞋柜本体内部的热空气进行扰动的作用，防止由于热空气的直出对鞋面一直处
于烘烤状态，导致鞋面受到损坏的问题出现。
9.根据上述技术方案，三个所述连接板内部均开设有连接槽，三个所述连接杆分别延伸至三个连接槽内部，所述移动柱外表面与移动板内部相接触，所述第一弹力带一端与弧形卡板一侧相接触，通过连接槽的设计可以便于连接杆在连接槽内部的移动工作，通过第一弹力带与弧形卡板的连接固定可以便于第一弹力带在使用过程中的拉伸和压缩工作。
10.根据上述技术方案，所述连接板与储油管均设于弧形板前侧，所述注油管外部连接有注油帽，所述注油管与注油帽通过螺纹连接，所述鞋架设为网状，可以便于注油，可以通过鞋架网状的设计使内部的热空气进行流动。
11.根据上述技术方案，所述养护板内部开设有通槽，所述实心块外表面与框体内部相接触，可以通过通槽的设计使养护油对养护刷进行浸润的效果。
12.根据上述技术方案，所述鞋架两侧均固定连接有限位板，所述鞋柜本体内腔两侧壁均开设有限位槽，两个所述限位板分别延伸至两个限位槽内部，可以通过限位槽的设计方便对限位板的安装效果。
13.根据上述技术方案，两个所述限位板底部均固定连接有滑板，两个所述滑板两侧均转动连接有滑轮，可以通过滑板与滑轮的设计方便鞋架在鞋柜本体内部的拉出与复位。
14.根据上述技术方案，所述鞋柜本体底部开设有多个通风槽，所述鞋柜本体内腔后侧壁两侧均固定连接有两个消毒组件，可以便于鞋柜本体内部的通风和消毒。
15.与现有技术相比，本发明所达到的有益效果是：本发明通过清理机构的设计，可以当风机工作时通过其产生的热风使弧形板带动转动杆进行转动工作，从而达到三个清理刷的同时转动工作，以便于皮鞋在烘干消毒的过程中不断地对鞋面进行清除灰尘和杂质的效果，一方面，可以便于对鞋面进行保护，保证皮鞋的穿着寿命，另一方面，也可以对鞋面进行清理工作，使鞋面更加干净，不需要人为清理。
16.与现有技术相比，本发明所达到的有益效果是：本发明通过清理机构与养护机构相配合的设计，可以在清理刷对鞋面进行清理的过程中带动储油管转动，并通过实心块的设计使转动杆在带动储油管转动的过程中实现对养护油自动注入与关闭的效果，更加智能化与人性化，从而使养护刷受到养护油的浸润，从而达到对鞋面表面进行养护的工作。
17.与现有技术相比，本发明所达到的有益效果是：本发明通过扰动机构的设计，可以当磁吸石在转动过程中带动磁吸条进行推移移动的效果，并且可以通过扇叶的配合对鞋柜本体内部的热空气进行扰动的作用，防止由于热空气的直出而对鞋面一直处于烘烤状态，导致鞋面受到损坏的问题出现，在使用上会更加人性化。
附图说明
18.附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

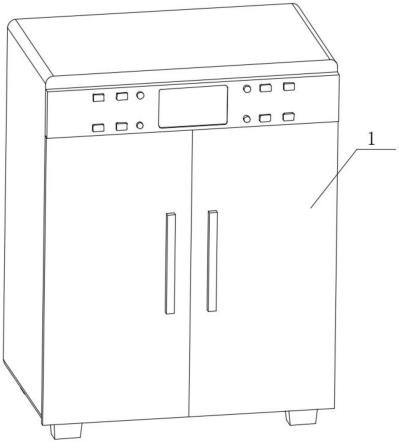

19.图1是本发明的立体结构示意图；
20.图2是本发明结构的正视剖视图；
21.图3是本发明图2中的a处放大图；
22.图4是本发明图2中的b处放大图；
23.图5是本发明图2中的c处放大图；
24.图6是本发明图2中的d处放大图。
25.图中：1、鞋柜本体；2、风机；3、出风斗；4、连接管；5、出风管；6、鞋架；7、清理机构；701、转动杆；702、弧形板；703、过滤网；704、连接板；705、连接杆；706、磁吸石；707、清理刷；708、移动柱；709、移动板；710、第一弹力带；711、弧形卡板；712、养护机构；7121、储油管；7122、注油管；7123、框体；7124、实心块；7125、养护板；7126、养护刷；8、扰动机构；801、活动板；802、第二弹力带；803、磁吸条；804、扇体；9、消毒组件。
具体实施方式
26.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
27.请参阅图1-6，本发明提供技术方案：一种带有消毒功能的家用鞋柜，包括鞋柜本体1，鞋柜本体1内腔后侧壁固定连接有两个风机2，两个风机2底部均固定连接有出风斗3，两个出风斗3底部均固定连接有连接管4，两个连接管4内部均嵌设有三个出风管5，两个出风管5底部均设有鞋架6，两个连接管4底部均设有三个清理机构7，三个清理机构7一侧均设有扰动机构8；
28.清理机构7包括转动杆701，转动杆701设于鞋柜本体1内腔后侧壁并与其通过轴承连接，转动杆701外部固定连接有三个弧形板702，三个弧形板702内部均嵌设有两个过滤网703，转动杆701外部还固定连接有三个连接板704，三个连接板704内部均连接有连接杆705，三个连接杆705外部均固定连接有磁吸石706，三个磁吸石706外部均固定连接有清理刷707，三个磁吸石706内部两侧均固定连接有移动柱708，三个连接板704外部两侧均固定连接有移动板709，三个移动板709外部两侧均固定连接有第一弹力带710，三个移动柱708内部均固定连接有弧形卡板711，转动杆701外部设有养护机构712；
29.养护机构712包括储油管7121，储油管7121固定连接于转动杆701外部，储油管7121内部嵌设有注油管7122，储油管7121内部固定连接有框体7123，框体7123内部连接有实心块7124，储油管7121底部固定连接有养护板7125，养护板7125底部固定连接有养护刷7126；
30.扰动机构8包括活动板801，活动板801铰接于连接管4底部，活动板801与连接管4之间铰接有第二弹力带802，活动板801一侧固定连接有磁吸条803，磁吸条803与磁吸石706磁性设为同极，活动板801底部固定连接有扇体804，通过磁吸石706与磁吸条803同性相斥的原理，可以在磁吸石706在转动过程中带动磁吸条803进行推移移动的效果，并且可以通过扇叶的配合对鞋柜本体1内部的热空气进行扰动的作用，防止由于热空气的直出对鞋面一直处于烘烤状态，导致鞋面受到损坏的问题出现；
31.三个连接板704内部均开设有连接槽，三个连接杆705分别延伸至三个连接槽内部，移动柱708外表面与移动板709内部相接触，第一弹力带710一端与弧形卡板711一侧相接触，通过连接槽的设计可以便于连接杆705在连接槽内部的移动工作，通过第一弹力带710与弧形卡板711的连接固定可以便于第一弹力带710在使用过程中的拉伸和压缩工作；
32.连接板704与储油管7121均设于弧形板702前侧，注油管7122外部连接有注油帽，
注油管7122与注油帽通过螺纹连接，鞋架6设为网状，可以便于注油，可以通过鞋架6网状的设计使内部的热空气进行流动；
33.养护板7125内部开设有通槽，实心块7124外表面与框体7123内部相接触，可以通过通槽的设计使养护油对养护刷7126进行浸润的效果；
34.鞋架6两侧均固定连接有限位板，鞋柜本体1内腔两侧壁均开设有限位槽，两个限位板分别延伸至两个限位槽内部，可以通过限位槽的设计方便对限位板的安装效果；
35.两个限位板底部均固定连接有滑板，两个滑板两侧均转动连接有滑轮，可以通过滑板与滑轮的设计方便鞋架6在鞋柜本体1内部的拉出与复位；
36.鞋柜本体1底部开设有多个通风槽，鞋柜本体1内腔后侧壁两侧均固定连接有两个消毒组件9，可以便于鞋柜本体1内部的通风和消毒。
37.当需要对皮鞋进行烘干消毒时，首先用户将鞋柜本体1打开，然后将鞋架6向外部拉出，之后将皮鞋放在鞋架6内部并推回鞋架6，然后将风机2打开，此时风机2工作并通过出风管5使热风向鞋柜本体1内部流动，当热风拂过弧形板702时，弧形板702顺时针转动，同时通过过滤网703的设计可以对皮鞋进行烘干的效果，此时弧形板702转动带动转动杆701转动，转动杆701转动带动连接板704转动，连接板704转动带动连接杆705转动，连接杆705转动带动磁吸石706转动，此时清理刷707同步转动，当清理刷707与鞋面相接触时，由于鞋面的大小与角度不一，所以当清理刷707与鞋面接触时会带动磁吸石706和连接杆705向连接槽内部移动，此时移动柱708移动带动弧形卡板711移动、第一弹力带710处于拉伸状态，鞋面受到第一弹力带710对清理刷707施加的力会对其表面的杂质和灰尘进行清理工作，从而达到对鞋面表面进行清理的效果，保护鞋面；当储油管7121在左下角呈四十五度角转动的过程中，实心块7124会通过自身的重力向另一侧滑动，此时内部的养护油会通过通槽对养护刷7126进行浸润工作，当储油管7121不在左下角呈四十五度角转动时，养护油会由于在过程中慢慢水平化和直角化导致养护油始终围绕转动杆701圆心转动并不向下滑落，而当储油管7121处于向右半边转动时，实心块7124会通过自身的重力对框体7123进行密封，以达到对养护油进行密封的效果，养护刷7126在转动过程中会对皮鞋表面进行养护，从而达到对皮鞋进行保养的效果；当磁吸石706与磁吸条803呈斥力作用时，磁吸条803受到斥力带动活动板801逆时针转动，此时第二弹力带802拉伸，扇体804同步移动，当磁吸石706不与磁吸条803呈斥力作用时，扇体804通过第二弹力带802压缩的力复原，从而造成对热空气进行扰动的效果，防止鞋面受损的问题出现。
38.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
39.最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的
保护范围之内。
