一种用于禽蛋收纳的分类收纳装置的制作方法

收纳箱内部可放置收纳盒，进一步分类收纳 #生活技巧# #收纳整理技巧# #杂物收纳箱#

1.本实用新型涉及禽蛋分类收纳技术领域，具体涉及一种用于禽蛋收纳的分类收纳装置。

背景技术：

2.禽蛋，如鸡蛋，鸭蛋等，是我国比较传统的农产品，禽蛋中含有大量的维生素和矿物质及有高生物价值的蛋白质，也是市民百姓“菜篮子”中的极为重要的骨干食品，是重要的生活必需品，也是仅次于粮油食品之后的大宗农产品，目前人们储藏禽蛋主要是放置于冰箱中，但冰箱中没有设置专门用于放置禽蛋的区域，导致禽蛋不能分类收纳放置在冰箱里面，部分禽蛋分类收纳装置仅可以放置禽蛋，食用时不便于取用禽蛋，导致功能比较单一，并且部分禽蛋分类收纳装置通风较差，不能够提供阴凉的存放环境，导致禽蛋变质，从而影响禽蛋分类收纳装置的收纳效率。

技术实现要素：

3.为了克服上述的技术问题，本实用新型的目的在于提供一种用于禽蛋收纳的分类收纳装置，通过在箱体两长侧边的内侧壁均固定连接有两个l形滑轨，箱体顶部内侧壁两个l形滑轨的顶面滑动连接有一号蛋盒，箱体底部内侧壁两个l形滑轨的顶面滑动连接有二号蛋盒，且l形滑轨在箱体的内侧壁倾斜布置，实现一号蛋盒与二号蛋盒上的禽蛋倾斜放置在箱体的内部，当取走靠近一号取蛋口与二号取蛋口的禽蛋后，一号蛋槽与二号蛋槽高处的禽蛋会向取走禽蛋的位置处自动滚动，便于下次取用，一号蛋槽上的一号橡胶柱与二号蛋槽上的二号橡胶柱减缓禽蛋的滚动速度，避免禽蛋滚动擦破，通过在箱体两个长侧边的外侧壁均开设有一号圆孔与二号圆孔，提高箱体的通风性，在箱体的内底面固定连接有置物盒，便于在置物盒里放置适量的冰袋为禽蛋提供阴凉的存放环境，一号蛋槽的宽度与二号蛋槽的宽度不同，便于分类存放不同大小或种类的禽蛋，从而提高了禽蛋分类收纳装置的收纳效率。
4.本实用新型的目的可以通过以下技术方案实现：
5.一种用于禽蛋收纳的分类收纳装置，包括箱体，所述箱体为两端敞口的长方体，所述箱体两个长侧边的内侧壁均固定连接有两个l形滑轨，所述箱体顶部内侧壁两个l形滑轨的顶面滑动连接有一号蛋盒，所述箱体底部内侧壁两个l 形滑轨的顶面滑动连接有二号蛋盒，所述一号蛋盒与二号蛋盒的底面均固定连接有凸块，所述一号蛋盒的顶面开设有多个一号蛋槽，所述一号蛋槽的内部等间距固定连接有多个一号橡胶柱，所述二号蛋盒的顶面开设有多个二号蛋槽，所述二号蛋槽的内部等间距固定连接有多个二号橡胶柱，所述箱体的一个敞口端固定连接有前挡板，所述箱体的另一个敞口端通过铰链转动连接有后挡板；
6.通过在箱体两侧边的内侧壁均固定连接有两个l形滑轨，箱体顶部内侧壁两个滑轨的顶面滑动连接有一号蛋盒，箱体底部内侧壁两个滑轨的顶面滑动连接有二号蛋盒，且l形滑轨在箱体的内侧壁倾斜布置，实现一号蛋盒与二号蛋盒上的禽蛋倾斜放置在箱体的内
部，当取走靠近一号取蛋口与二号取蛋口的禽蛋后，一号蛋槽与二号蛋槽高处的禽蛋会向取走禽蛋的位置处自动滚动，便于下次取用，一号蛋槽上的一号橡胶柱与二号蛋槽上的二号橡胶柱减缓禽蛋的滚动速度，避免禽蛋滚动擦破，一号蛋槽的宽度与二号蛋槽的宽度不同，便于分类存放不同大小或种类的禽蛋，从而提高了禽蛋分类收纳装置的收纳效率。
7.进一步在于：所述l形滑轨在箱体的内侧壁倾斜布置，且l形滑轨所在平面与水平面之间的夹角为10度，便于一号蛋槽与二号蛋槽高处的禽蛋往低处滚动。
8.进一步在于：所述箱体两个长侧边外侧壁的中部均开设有多个一号圆孔，所述箱体两个长侧边外侧壁的顶部均开设有二号圆孔，提高箱体的通风性。
9.进一步在于：所述箱体的内底面固定连接有置物盒，便于在置物盒里放置适量的冰袋为禽蛋提供阴凉的存放环境。
10.进一步在于：所述箱体外底面的四个拐角处均固定连接有支撑柱，且支撑柱的底面固定连接有垫片，使箱体更加稳定的放置在冰箱或其他地方。
11.进一步在于：所述一号蛋槽和二号蛋槽的截面均为半圆形，且一号蛋槽的半圆形直径大于二号蛋槽半圆形直径，便于分类存放不同大小或种类的禽蛋。
12.进一步在于：所述前挡板外侧的顶部与底部分别开设有一号取蛋口和二号取蛋口，所述前挡板外侧的顶端固定连接有固定块，且固定块的底面嵌入固定有帘布，帘布起到遮挡灰尘与昆虫的作用。
13.进一步在于：所述后挡板的外侧壁固定连接有手把，且手把的外侧壁套接固定有橡胶套，便于打开后挡板，橡胶套起到保护手的作用。
14.本实用新型的有益效果：
15.1、通过在箱体两长侧边的内侧壁均固定连接有两个l形滑轨，箱体顶部内侧壁两个l形滑轨的顶面滑动连接有一号蛋盒，箱体底部内侧壁两个l形滑轨的顶面滑动连接有二号蛋盒，且l形滑轨在箱体的内侧壁倾斜布置，实现一号蛋盒与二号蛋盒上的禽蛋倾斜放置在箱体的内部，当取走靠近一号取蛋口与二号取蛋口的禽蛋后，一号蛋槽与二号蛋槽高处的禽蛋会向取走禽蛋的位置处自动滚动，便于下次取用，一号蛋槽上的一号橡胶柱与二号蛋槽上的二号橡胶柱减缓禽蛋的滚动速度，避免禽蛋滚动擦破；
16.2、通过在箱体两个长侧边的外侧壁均开设有一号圆孔与二号圆孔，提高箱体的通风性，在箱体的内底面固定连接有置物盒，便于在置物盒里放置适量的冰袋为禽蛋提供阴凉的存放环境，一号蛋槽的宽度与二号蛋槽的宽度不同，便于分类存放不同大小或种类的禽蛋，从而提高了禽蛋分类收纳装置的收纳效率。
附图说明
17.下面结合附图对本实用新型作进一步的说明。
18.图1
‑
2是本实用新型整体结构示意图；

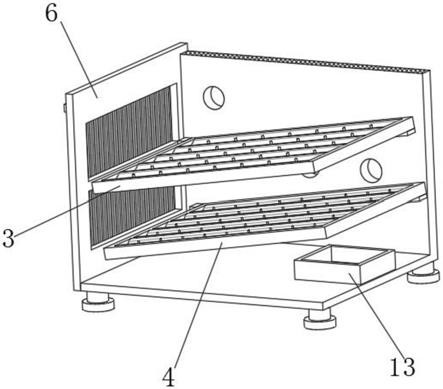

19.图3是本实用新型中箱体内部结构示意图；
20.图4是本实用新型中前挡板结构示意图；
21.图5是本实用新型中箱体及l形滑轨结构示意图；
22.图6是本实用新型中一号蛋盒结构示意图；
23.图7是本实用新型中二号蛋盒结构示意图；
24.图8是本实用新型中一号蛋盒及二号蛋盒底部结构示意图。
25.图中：1、箱体；2、l形滑轨；3、一号蛋盒；4、二号蛋盒；5、凸块；6、前挡板；7、后挡板；11、一号圆孔；12、二号圆孔；13、置物盒；14、支撑柱； 31、一号蛋槽；32、一号橡胶柱；41、二号蛋槽；42、二号橡胶柱；61、一号取蛋口；62、二号取蛋口；63、固定块。
具体实施方式
26.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
27.请参阅图1
‑
8所示，一种用于禽蛋收纳的分类收纳装置，包括箱体1，箱体 1为两端敞口的长方体，箱体1两个长侧边的内侧壁均固定连接有两个l形滑轨 2，箱体1顶部内侧壁两个l形滑轨2的顶面滑动连接有一号蛋盒3，箱体1底部内侧壁两个l形滑轨2的顶面滑动连接有二号蛋盒4，一号蛋盒3与二号蛋盒 4的底面均固定连接有凸块5，一号蛋盒3的顶面开设有多个一号蛋槽31，一号蛋槽31的内部等间距固定连接有多个一号橡胶柱32，二号蛋盒4的顶面开设有多个二号蛋槽41，二号蛋槽41的内部等间距固定连接有多个二号橡胶柱42，箱体1的一个敞口端固定连接有前挡板6，箱体1的另一个敞口端通过铰链转动连接有后挡板7；
28.通过在箱体1两长侧边的内侧壁均固定连接有两个l形滑轨2，箱体1顶部内侧壁两个l形滑轨2的顶面滑动连接有一号蛋盒3，箱体1底部内侧壁两个l 形滑轨2的顶面滑动连接有二号蛋盒4，且l形滑轨2在箱体1的内侧壁倾斜布置，实现一号蛋盒3与二号蛋盒4上的禽蛋倾斜放置在箱体1的内部，当取走靠近一号取蛋口61与二号取蛋口62的禽蛋后，一号蛋槽31与二号蛋槽41高处的禽蛋会向取走禽蛋的位置处自动滚动，便于下次取用，一号蛋槽31上的一号橡胶柱32与二号蛋槽41上的二号橡胶柱42减缓禽蛋的滚动速度，避免禽蛋滚动擦破，一号蛋槽31的宽度与二号蛋槽41的宽度不同，便于分类存放不同大小或种类的禽蛋，从而提高了禽蛋分类收纳装置的收纳效率。
29.l形滑轨2在箱体1的内侧壁倾斜布置，且l形滑轨2所在平面与水平面之间的夹角为10度,便于一号蛋槽31与二号蛋槽41高处的禽蛋往低处滚动；箱体 1两个长侧边外侧壁的中部均开设有多个一号圆孔11，箱体1两个长侧边外侧壁的顶部均开设有二号圆孔12,提高箱体1的通风性；箱体1的内底面固定连接有置物盒13,便于在置物盒13里放置适量的冰袋为禽蛋提供阴凉的存放环境。
30.箱体1外底面的四个拐角处均固定连接有支撑柱14，且支撑柱14的底面固定连接有垫片，使箱体1更加稳定的放置在冰箱或其他地方；一号蛋槽31和二号蛋槽41的截面均为半圆形，且一号蛋槽31的半圆形直径大于二号蛋槽41半圆形直径，便于分类存放不同大小或种类的禽蛋；前挡板6外侧的顶部与底部分别开设有一号取蛋口61和二号取蛋口62，前挡板6外侧的顶端固定连接有固定块63，且固定块63的底面嵌入固定有帘布，帘布起到遮挡灰尘与昆虫的作用；后挡板7的外侧壁固定连接有手把，且手把的外侧壁套接固定有橡胶套，便于打开后挡板7，橡胶套起到保护手的作用。
31.工作原理：使用时，在一号蛋盒3与二号蛋盒4上放置禽蛋，由于一号蛋盒3上的一
号蛋槽31的宽度与二号蛋盒4上的二号蛋槽41的宽度不同，便于分类存放不同大小或种类的禽蛋，且禽蛋位于相邻两个一号橡胶柱32或者二号橡胶柱42之间，之后通过手环打开后挡板7，将一号蛋盒3与二号蛋盒4及禽蛋滑动放到箱体1内侧壁对应位置的l形滑轨2上，当需要食用禽蛋时，通过一号取蛋口61取用尺寸较大的禽蛋如鸭蛋、鹅蛋，通过二号取蛋口62取用尺寸较小的禽蛋如鸡蛋，当拿走靠近一号取蛋口61或者二号取蛋口62的禽蛋后，一号蛋槽31与二号蛋槽41高处的禽蛋会向取走禽蛋的位置处自动滚动，便于下次取用，此时，一号蛋槽31上的一号橡胶柱32与二号蛋槽41上的二号橡胶柱42减缓禽蛋的滚动速度，避免禽蛋滚动擦破；
32.箱体1两个长侧边外侧壁上的一号圆孔11与二号圆孔12便于提高箱体1 的通风性，当该装置没有放置在冰箱时，可以在箱体1内底面上的置物盒13 放入适量的冰袋，为禽蛋提供阴凉的存放环境，一号蛋盒3与二号蛋盒4底面的凸块5便于取放一号蛋盒3与二号蛋盒4，固定块63下方的帘布起到遮挡灰尘与昆虫的作用。
33.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
34.以上内容仅仅是对本实用新型所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离实用新型或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
