一种厨房生活用水回收再利用装置的制作方法

利用废纸回收，制作再生纸品 #生活技巧# #节省生活成本# #节俭生活方式# #生活用品回收#

本发明涉及厨房生活用水，具体涉及一种厨房生活用水回收再利用装置。

背景技术：

1、厨房污水主要由处理果蔬产生的果蔬皮、废水、洗涤产生的泡沫以及夹杂的剩菜剩饭组成，将厨房污水直接排放到环境中对环境的污染较大，为了减少厨房污水排放对环境的污染，目前一般采用厨房污水处理装置来实现，其主要通过将油污、废水以及固体颗粒分别回收处理来实现，同时厨余污水中由于洗涤会产生大量泡沫，在污水处理过程中，消除泡沫可以提高水的清洁度，降低水中悬浮物的浓度，增加水中悬浮物的稳定性等，从而成功提高出水水质，所以我们提出了一种厨房生活用水回收再利用装置。

技术实现思路

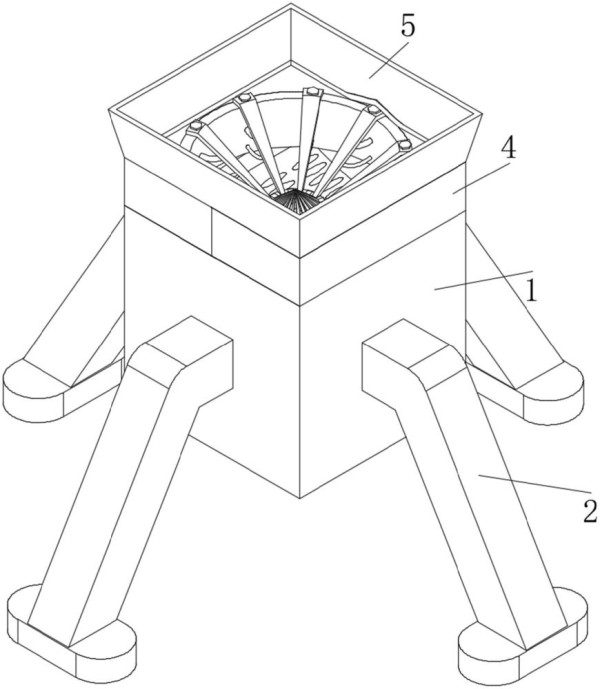

1、为解决上述技术问题，本发明提供一种厨房生活用水回收再利用装置，本发明为一种厨房生活用水回收再利用装置，包括壳体，所述壳体的外表面固定连接有若干个支撑腿，所述壳体的内部设置有筛分机构，所述壳体的顶部设置有过滤机构，该厨房生活用水回收再利用装置还包括震荡机构，所述震荡机构由外壳组成，所述外壳固定连接在壳体的内壁底部，所述外壳的内壁固定连接有密封板，所述密封板远离外壳的一侧固定连接有震荡筒，且所述震荡筒的横截面设置为椭圆形，所述震荡筒靠近壳体内壁的一侧设置有排水管，且所述排水管固定连接在壳体外表面中心处，所述密封板靠近外壳的一侧固定连接有支撑杆，且所述支撑杆的数量圆周设置有若干个，若干个所述支撑杆远离密封板的一侧固定连接有固定环，所述固定环的内壁固定连接有电机，且所述电机远离支撑杆的一侧与外壳的内壁固定连接，所述电机靠近支撑杆的一侧设置有转动轴，且所述转动轴与电机的输出端固定连接，所述转动轴远离电机的一端贯穿密封板并延伸至震荡筒内部，所述密封板靠近支撑杆的一侧固定连接有有支撑架，且所述支撑架远离密封板的一侧内壁与转动轴的外表面转动连接，使用时，经过过滤的厨余污水进入壳体内部，启动电机，电机的输出端转动带动转动轴转动，通过设置外壳与密封板保持电机内部干燥，防止电机长时间进水造成电机损坏，通过设置支撑架，避免转动轴转动时震动，保证转动轴转动时的稳定性。

2、进一步地，所述转动轴位于震荡筒内部的一端固定连接有卡块，且所述卡块的数量设置有若干个，所述震荡筒的内部设置有连接筒，且所述连接筒的内壁与转动轴的外表面固定连接，所述连接筒远离转动轴的一侧设置有震荡轴，且所述震荡轴的外表面与连接筒的内壁转动连接，所述震荡轴靠近转动轴的一端开设有限位槽，且所述限位槽与卡块相适配，使用时，转动轴转动带动卡块转动，同时带动连接筒转动，由于卡块与限位槽适配，卡块转动时带动震荡轴转动，当达到预定弹力后卡块形变，卡块脱离限位槽，导致震荡轴间歇性转动，以达到产生振动的目的。

3、进一步地，所述震荡轴的外表面固定连接有安装座，所述安装座的数量对称设置有两组，每组所述安装座的数量设置有若干个，所述安装座的内壁通过转杆转动连接有震荡杆，所述震荡杆的外表面固定连接有第一弯杆，所述第一弯杆远离震荡杆的一端与震荡轴的外表面固定连接，且所述第一弯杆的数量对称设置有两个，使用时，震荡轴间歇性转动，带动安装座转动，安装座转动带动震荡杆转动，通过设置第一弯杆，当震荡杆转动时，第一弯杆形变，以带动震荡杆不停晃动。

4、进一步地，所述震荡杆远离安装座的一端固定连接有第二弯杆，且所述第二弯杆的数量对称设置有两个，两个所述第二弯杆远离震荡杆的一端固定连接有撞击板，且所述撞击板弯曲设置，且所述撞击板的数量对称设置有两个，两个所述撞击板远离第二弯杆的一端均固定连接有撞击块，且所述撞击块设置为半球形，使用时，震荡杆晃动带动第二弯杆晃动，第二弯杆晃动带动撞击板晃动，进一步带动撞击块撞击外壳的内壁，从而使外壳产生振动，对壳体内部的污水进行震荡，消除污水中由于清洁剂产生的泡沫，同时撞击块撞击外壳造成第二弯杆产生形变，进一步加剧撞击块的撞击效果，从而达到更好的消泡效果，通过对泡沫进行消除，以达到提高污水回收质量的目的。

5、进一步地，所述筛分机构包括连接板，且所述连接板固定连接在壳体远离排水管的一侧，所述连接板靠近壳体的一侧设置有第一滤板，所述第一滤板通过转杆与壳体的内壁转动连接，且所述第一滤板设置为弧形，所述第一滤板的外表面均匀开设有若干个第一滤孔，且所述第一滤孔设置为椭圆形，使用时，污水通过连接板进入第一滤板，通过设置第一滤孔对厨余污水中的大块果蔬杂质进行拦截，通过设置椭圆形的第一滤孔，在不影响过水量的条件下，达到尽可能的拦截更细小果蔬杂质的目的，通过拦截生活污水中的有机杂质，达到筛分生活污水分类回收的目的。

6、进一步地，所述第一滤板的对角处对称设置有连接杆，且两个所述连接杆均固定连接在第一滤板远离连接板的一侧，两个所述连接杆远离第一滤板的一端固定连接有第二滤板，且所述第二滤板的外表面通过转杆与壳体的内壁转动连接，所述第二滤板的外表面开设有若干个第二滤孔，且所述第二滤孔设置为蛇形，使用时，污水通过第一滤板进入第二滤板，通过设置第二滤孔,对厨余污水中的米饭等小颗粒杂质进行拦截，通过设置蛇形的长条状第二滤孔，避免部分第二滤孔被堵塞后影响污水的通过，同时第二滤孔设置为蛇形，达到提高过水面积的目的。

7、进一步地，所述第二滤板远离连接杆的一侧固定连接有连接柱，所述连接柱的数量对称设置有两个，两个所述连接柱远离第二滤板的一端固定连接有浮块，且所述浮块对称设置有两个，使用时，通过设置浮块，壳体内部的污水震荡产生波纹，使得浮块上下移动，通过连接柱带动第二滤板晃动，避免果蔬皮粘在第二滤板表面造成第二滤孔堵塞影响过滤效果，第二滤板晃动，带动连接杆转动，进一步带动第一滤板晃动，进一步避免堵塞。

8、进一步地，所述过滤机构包括上料框，所述上料框与连接板远离壳体的一侧固定连接，所述连接板的内壁固定连接有过滤筒，所述过滤筒靠近上料框的一端固定连接有第一筛板，且所述第一筛板的数量圆周设置有若干个，若干个所述第一筛板远离过滤筒的一端固定连接有弹性环，且所述弹性环设置在过滤筒远离上料框的一侧，使用时，将厨余污水倒入上料框内部，厨余污水通过连接板进入过滤筒内部，厨余污水经过第一筛板，其中的污水通过第一筛板的间隙进入壳体内部，同时其中的大块厨余垃圾则留在第一筛板上方，厨余垃圾不断堆积，达到弹性环预定弹力后形变，造成第一筛板扩张，堆积过多的厨余垃圾，部分通过第一筛板间隙，待厨余垃圾减少后弹性环恢复，厨余垃圾停止通过第一筛板，以确保第一筛板不被堵塞，避免影响过滤效果，以达到对厨房生活用水进行分类回收的目的。

9、进一步地，所述第一筛板远离上料框的一侧固定连接有弹性杆，所述弹性杆远离第一筛板的一侧与过滤筒的内壁固定连接，且所述弹性杆设置有若干个，使用时，通过设置弹性杆，提高第一筛板承载质量的目的，避免弹性环过度扩张损坏，避免影响装置的使用。

10、进一步地，所述弹性环靠近第一筛板的一侧固定连接有第二筛板，所述第二筛板设置在第一筛板的间隔处，且所述第二筛板圆周设置有若干个，若干个所述第二筛板远离弹性环的一端朝向弹性环的轴心处聚拢，且所述第二筛板远离弹性环的一端设置在过滤筒的内部，使用时，大块厨余垃圾不断堆积在第一筛板上方，通过设置若干个第二筛板连接为倒锥形，使得第二筛板始终处于处于厨余垃圾上方，以确保第一筛板被堵塞后仍然能够过滤污水。

11、本发明具有的有益效果：

12、1、本发明通过设置震荡机构，启动电机，电机的输出端转动带动转动轴转动，转动轴转动带动卡块转动，同时带动连接筒转动，由于卡块与限位槽适配，卡块转动时带动震荡轴转动，当达到预定弹力后卡块形变，卡块脱离限位槽，导致震荡轴间歇性转动，以达到产生振动的目的，震荡轴间歇性转动，带动安装座转动，安装座转动带动震荡杆转动，通过设置第一弯杆，当震荡杆转动时，第一弯杆形变，以带动震荡杆不停晃动，震荡杆晃动带动第二弯杆晃动，第二弯杆晃动带动撞击板晃动，进一步带动撞击块撞击外壳的内壁，从而使外壳产生振动，对壳体内部的污水进行震荡，消除污水中由于清洁剂产生的泡沫，同时撞击块撞击外壳造成第二弯杆产生形变，进一步加剧撞击块的撞击效果，从而达到更好的消泡效果，通过对泡沫进行消除，以达到提高污水回收质量的目的。

13、2、本发明通过设置筛分机构，污水通过连接板进入第一滤板，通过设置第一滤孔对厨余污水中的大块果蔬杂质进行拦截，通过设置椭圆形的第一滤孔，在不影响过水量的条件下，达到尽可能的拦截更细小果蔬杂质的目的，通过拦截生活污水中的有机杂质，达到筛分生活污水分类回收的目的，污水通过第一滤板进入第二滤板，通过设置第二滤孔,对厨余污水中的米饭等小颗粒杂质进行拦截，通过设置蛇形的长条状第二滤孔，避免部分第二滤孔被堵塞后影响污水的通过，同时第二滤孔设置为蛇形，达到提高过水面积的目的。

14、3、本发明通过设置浮块，通过设置浮块，壳体内部的污水震荡产生波纹，使得浮块上下移动，通过连接柱带动第二滤板晃动，避免果蔬皮粘在第二滤板表面造成第二滤孔堵塞影响过滤效果，第二滤板晃动，带动连接杆转动，进一步带动第一滤板晃动，进一步避免堵塞。

15、4、本发明通过设置过滤机构，将厨余污水倒入上料框内部，厨余污水通过连接板进入过滤筒内部，厨余污水经过第一筛板，其中的污水通过第一筛板的间隙进入壳体内部，同时其中的大块厨余垃圾则留在第一筛板上方，厨余垃圾不断堆积，达到弹性环预定弹力后形变，造成第一筛板扩张，堆积过多的厨余垃圾，部分通过第一筛板间隙，待厨余垃圾减少后弹性环恢复，厨余垃圾停止通过第一筛板，以确保第一筛板不被堵塞，避免影响过滤效果，以达到对厨房生活用水进行分类回收的目的，通过设置弹性杆，提高第一筛板承载质量的目的，避免弹性环过度扩张损坏，避免影响装置的使用，大块厨余垃圾不断堆积在第一筛板上方，通过设置若干个第二筛板连接为倒锥形，使得第二筛板始终处于处于厨余垃圾上方，以确保第一筛板被堵塞后仍然能够过滤污水。
