1.本实用新型涉及电机技术领域，尤其涉及一种便于维修的再制造电机。

背景技术：

2.电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置，它的主要作用是利用机械能转化为电能，产生驱动转矩，作为用电器或各种机械的动力源，目前最常用的是利用热能、水能等推动发电机转子来发电，随着风力发电技术的日趋成熟，风电也慢慢走进我们的生活，工作电源种类划分：可分为直流电机和交流电机，直流电动机是依靠直流工作电压运行的电动机，广泛应用于收录机、录像机、影碟机、电动剃须刀、电吹风、电子表、玩具等，随着现在社会的高速发展，机械化给人们带来了极大的便利，电机的使用，大大方便了人们的日常生活，电机的使用过程中，难免会出现一些小的毛病，需要进行维修，但是在现有的电器中，电机的拆卸很麻烦，给电机的维修带来了极大的不便。为此，我们提出一种便于维修的再制造电机。

技术实现要素：

3.本实用新型的目的在于克服现有技术存在的以上问题，提供一种便于维修的再制造电机。
4.为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：
5.一种便于维修的再制造电机，包括内壳，所述内壳的内部活动设有转子轴，所述转子轴上固定安装有转子，所述转子轴的外周设有若干固定安装于内壳侧壁上的定子，所述内壳的外部套设有外壳，所述外壳的端部卡接有通过螺栓与外壳固定的连接环，所述连接环的内部设有卡接于内壳上的且套设于转子轴外的端盘，所述端盘的侧壁设有若干与其一体成型的且通过螺钉与连接环固定的连接挂耳。
6.进一步的，所述内壳包括上壳体和下壳体，所述上壳体的两侧设有与其一体成型的上连接条，所述下壳体的两侧设有与其一体成型的下连接条，所述上连接条与下连接条之间通过螺钉连接，所述上壳体和下壳体上均开设有若干内散热槽孔。
7.进一步的，所述上壳体的内部靠近其一端处设有与其一体成型的上安装盘，所述下壳体的内部靠近其一端处设有与其一体成型的下安装盘。
8.进一步的，所述转子轴上设有两个与其一体成型的且分别位于上安装盘和下安装盘两侧的限位环。
9.进一步的，所述外壳上开设有若干外散热槽孔。
10.进一步的，所述连接环上开设有与上连接条和下连接条相配合的卡孔，连接环的内侧开设有与外壳的端部相配合的环槽。
11.进一步的，所述端盘的内侧设有与其一体成型的且与上壳体和下壳体上的卡槽相配合的卡环。
12.本实用新型的外壳通过螺栓与连接环连接，方便将外壳进行拆卸下来，端盘与内
壳之间卡接，且端盘通过螺钉与连接环连接，便于将内壳与端盘拆开，从而方便对内壳内部的结构进行维修，同时也方便安装。
附图说明
13.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：
14.图1是本实用新型的整体结构示意图；

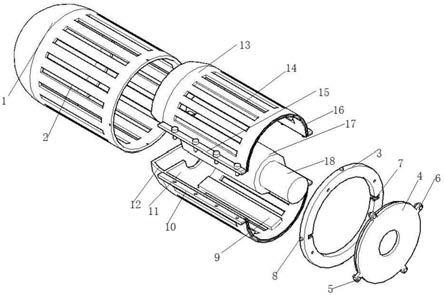

15.图2是本实用新型的整体结构爆炸图；
16.图3是本实用新型图2的一个角度的结构示意图；
17.图4是本实用新型图2的另一个角度的结构示意图；
18.图5是本实用新型内壳的结构示意图；
19.图6是本实用新型连接环与端盘的结构示意图。
20.图中标号说明：1
‑
外壳、2
‑
外散热槽孔、3
‑
连接环、4
‑
端盘、5
‑
螺钉、6
‑ꢀ
连接挂耳、7
‑
卡孔、8
‑
螺栓、9
‑
定子、10
‑
下连接条、11
‑
下安装盘、12
‑
下壳体、 13
‑
上壳体、14
‑
内散热槽孔、15
‑
上连接条、16
‑
卡槽、17
‑
转子、18
‑
转子轴、19
‑ꢀ
卡环、20
‑
限位环、21
‑
环槽、22
‑
上安装盘。
具体实施方式
21.下面将参考附图并结合实施例，来详细说明本实用新型。
22.如图1
‑
6所示，本实施例提供一种便于维修的再制造电机，包括内壳，所述内壳的内部活动设有转子轴18，所述转子轴18上固定安装有转子17，所述转子轴18的外周设有若干固定安装于内壳侧壁上的定子9，所述内壳的外部套设有外壳1，所述外壳1的端部卡接有通过螺栓8与外壳1固定的连接环3，所述连接环3的内部设有卡接于内壳上的且套设于转子轴18外的端盘4，所述端盘4的侧壁设有若干与其一体成型的且通过螺钉5与连接环3固定的连接挂耳6。
23.外壳1通过螺栓8与连接环3连接，方便将外壳1进行拆卸下来，端盘4 与内壳之间卡接，且端盘4通过螺钉5与连接环3连接，便于将内壳与端盘4 拆开，从而方便对内壳内部的结构进行维修，同时也方便安装。
24.优选的，所述内壳包括上壳体13和下壳体12，所述上壳体13的两侧设有与其一体成型的上连接条15，所述下壳体12的两侧设有与其一体成型的下连接条10，所述上连接条15与下连接条10之间通过螺钉5连接，所述上壳体 13和下壳体12上均开设有若干内散热槽孔14。
25.通过上壳体13和下壳体12组成内壳，上连接条15和下连接条10通过螺钉5连接，便于安装和拆卸内壳，从而方便对内壳内部的结构进行维修。
26.优选的，所述上壳体13的内部靠近其一端处设有与其一体成型的上安装盘22，所述下壳体12的内部靠近其一端处设有与其一体成型的下安装盘11。
27.上安装盘22和下安装盘11配合，便于对转子轴18进行安装。
28.优选的，所述转子轴18上设有两个与其一体成型的且分别位于上安装盘 22和下
安装盘11两侧的限位环20。
29.限位环的设置，可将转子轴18活动安装于内壳内。
30.优选的，所述外壳1上开设有若干外散热槽孔2。
31.外散热槽孔2的设置，便于内壳内部的热量排出。
32.优选的，所述连接环3上开设有与上连接条15和下连接条10相配合的卡孔7，连接环3的内侧开设有与外壳1的端部相配合的环槽21。
33.连接环3上的卡孔7可将上连接条15和下连接条10配合，便于将连接环 3安装于外壳1上，环槽21与外壳1配合，便于安装固定外壳1。
34.优选的，所述端盘4的内侧设有与其一体成型的且与上壳体13和下壳体 12上的卡槽16相配合的卡环19。
35.端盘4与内壳卡接后通过连接挂耳6和螺钉5与连接环3固定，可将内壳和外壳1固定。
36.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
