一种厨房用多功能收纳架的制作方法

厨房收纳神器：多功能刀架 #生活技巧# #居家生活技巧# #厨房用品#

本实用新型属于厨房用收纳装置技术领域，具体涉及一种厨房用多功能收纳架。

背景技术：

随着住房成本增加，人们的厨房占地也变小，而人们生活质量意识提高，厨具种类众多。因此，放置厨具的收纳装置不久需要长期保持干燥，且需合理利用空间。

技术实现要素：

为了克服现有技术中存在的缺点和不足，本实用新型的目的在于提供一种厨房用多功能收纳架，该厨房用多功能收纳架结构简单、挂放方便，占地面积小，且能使所放置的盘碗等厨房用品时长处于干燥状态。

本实用新型的目的通过下述技术方案实现：一种厨房用多功能收纳架，包括支架、挂设于支架的碗架、盘架，所述盘架包括第一外框、第一内架以及两个第一固定部，所述第一内架包括焊接于第一外框内侧的第一连接架、以及与第一连接架焊接的若干间隔设置的第一支撑部和若干间隔设置的第二支撑部，所述第一支撑部呈型，所述第二支撑部呈型，所述第一支撑部的底部与第二支撑部的底部垂直设置，所述第一固定部包括第一连接部以及与第一连接部固定连接的第一挂钩，两个所述第一连接部分别焊接于第一外框的左右两侧，所述第一挂钩挂设于支架上。

进一步的，所述第一支撑部的数量为两个，所述第二支撑部的数量为5-15个。

进一步的，所述碗架包括第二外框、第二内架以及两个第二固定部，所述第二内架包括焊接于第二外框内侧的第二连接架、以及焊接于第二连接架的放置架，所述放置架包括若干第三支撑部和若干第四支撑部，所述第三支撑部呈型，所述第四支撑部包括连接杆以及与连接杆固定连接的承接杆，所述承接杆包括若干阵列分布的横杆和与横杆固定连接的弧形部，所述第三支撑部底端焊接于横杆的底部，所述第二固定部包括第二连接部以及与第二连接部固定连接的第二挂钩，两个所述第二连接部分别焊接于第二外框的左右两侧，所述第二挂钩挂设于支架上。

进一步的，所述支架包括左支柱、右支柱以及第一横梁，所述第一横梁的一端固定连接于左支柱的顶端，第一横梁的另一端固定连接于右支柱的顶端，所述第一挂钩和第二挂钩均挂设于第一横梁上，所述左支柱和右支柱均呈l型。

进一步的，所述左支柱和右支柱的均焊接有补强部，所述补强部呈型。

进一步的，所述左支柱和右支柱的底部均设有若干吸盘。

进一步的，所述厨房用多功能收纳架还挂设刀架，所述刀架挂设于第一横梁上，且刀架与盘架分别位于第一横梁的两侧。

进一步的，所述支架设有第二横梁，所述第二横梁位于第一横梁的下方，且第二横梁的一端固定连接于左支柱，第二横梁的另一端固定连接于右支柱。

进一步的，所述第一横梁与第二横梁均为空心立方体柱。

进一步的，还挂设有砧板架、收纳筐以及筷子笼，所述砧板架和收纳筐挂设于第一横梁或第二横梁上，所述筷子笼挂设于盘架上或碗架上。

本实用新型的有益效果在于：实际使用时，将厨房用多功能收纳架直接放置于平台上，将碗、盘子分别立放于碗架与盘架中。该厨房用多功能收纳架结构简单、挂放方便，占地面积小，且能使所放置的盘碗等厨房用品时长处于干燥状态。

附图说明

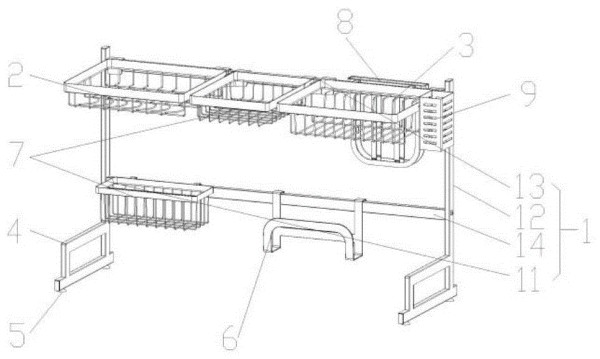

图1是本实用新型的立体结构示意图；

图2是本实用新型的碗架的俯视图；

图3是本实用新型的盘架的俯视图。

附图标记：

1-支架；2-碗架；3-盘架；

4-补强部；5-吸盘；6-砧板架；

7-收纳筐；8-刀架；9-筷子笼；

11-左支柱；12-右支柱；13-第一横梁；

14-第二横梁；21-第二外框；22-第二内架；

23-第二固定部；31-第一外框；32-第一内架；

33-第一固定部；

221-第二连接架；222-放置架；321-第一连接架；

322-第一支撑部；323-第二支撑部；331-第一连接部；

332-第一挂钩；2221-第三支撑部；2222-第四支撑部。

具体实施方式

为了便于本领域技术人员的理解，下面结合实施例和附图对本实用新型作进一步的说明，实施方式提及的内容并非对本实用新型的限定。

请参阅附图1-3，一种厨房用多功能收纳架，包括支架1、挂设于支架1的碗架2、盘架3，所述盘架3包括第一外框31、第一内架32以及两个第一固定部33，所述第一内架32包括焊接于第一外框31内侧的第一连接架321、以及与第一连接架321焊接的若干间隔设置的第一支撑部322和若干间隔设置的第二支撑部323，所述第一支撑部322呈型，所述第二支撑部323呈型，所述第一支撑部322的底部与第二支撑部323的底部垂直设置，所述第一固定部33包括第一连接部331以及与第一连接部331固定连接的第一挂钩332，两个所述第一连接部331分别焊接于第一外框31的左右两侧，所述第一挂钩332挂设于支架1上。

实际使用时，将盘子放置于两个相邻第二支撑部323之间，由两个相邻第一支撑部322支撑盘子下端，盘子前后分别靠住两个相邻第二支撑部323，使得所放置盘子互相不靠拢，且盘子的水可流出。

本实用新型的结构简单，占地面积小，且能容纳碗，盘子等厨房用具。

进一步的，所述第一支撑部322的数量为两个，所述第二支撑部323的数量为5-15个。

本实用新型通过设置如上数量的第一支撑部322和第二支撑部323，一来能放置多个盘子，二来，使得盘架3耐用，生产与使用成本低。

进一步的，所述碗架2包括第二外框21、第二内架22以及两个第二固定部23，所述第二内架22包括焊接于第二外框21内侧的第二连接架221、以及焊接于第二连接架221的放置架222，所述放置架222包括若干第三支撑部2221和若干第四支撑部2222，所述第三支撑部2221呈型，所述第四支撑部2222包括连接杆以及与连接杆固定连接的承接杆，所述承接杆包括若干阵列分布的横杆和与横杆固定连接的弧形部，所述第三支撑部2221底端焊接于横杆的底部，所述第二固定部23包括第二连接部以及与第二连接部固定连接的第二挂钩，两个所述第二连接部分别焊接于第二外框21的左右两侧，所述第二挂钩挂设于支架1上。

实际使用时，将碗立放于相邻弧形部之间，碗的底部两侧由第三支撑部2221支撑。一来碗里的剩水能流出，二来，相邻碗互不接触，使得碗能处于干燥通风状态。

进一步的，所述支架1包括左支柱11、右支柱12以及第一横梁13，所述第一横梁13的一端固定连接于左支柱11的顶端，第一横梁13的另一端固定连接于右支柱12的顶端，所述第一挂钩332和第二挂钩均挂设于第一横梁13上，所述左支柱11和右支柱12均呈l型。

本实用新型将左支柱11和右支柱12均设计为l型，无需立柱太粗即能放平稳，从而节约材料，降低生产成本，增加市场竞争力。

进一步的，所述左支柱11和右支柱12的均焊接有补强部4，所述补强部4呈型。

本实用新型通过设计补强部4，能有效避免左支柱11和右支柱12变形。

进一步的，所述左支柱11和右支柱12的底部均设有若干吸盘5。

本实用新型通过在左支柱11和右支柱12的底部设置若干吸盘5，使得支架1能更平稳的放置于平台上。

进一步的，所述厨房用多功能收纳架还挂设刀架8，所述刀架8挂设于第一横梁13上，且刀架8与盘架3分别位于第一横梁13的两侧。

实际使用时，将刀放入刀架8，由于刀架8设置于盘架3的对面，能避免小孩接触到刀。

进一步的，所述支架1设有第二横梁14，所述第二横梁14位于第一横梁13的下方，且第二横梁14的一端固定连接于左支柱11，第二横梁14的另一端固定连接于右支柱12。

本实用新型通过设置第二横梁14，一来使得支架1更稳固，二来能在第二横梁14上挂设更多容纳架，有效利用空间。

进一步的，所述第一横梁13与第二横梁14均为空心立方体柱。

本实用新型通过将第一横梁13与第二横梁14设置为空心立方体柱，一来，减少重量，使得厨房用多功能收纳架放置更加平稳；二来的节约用料，降低成本。

进一步的，还挂设有砧板架6、收纳筐7以及筷子笼9，所述砧板架6和收纳筐7均挂设于第一横梁13或第二横梁14上，所述筷子笼9挂设于盘架3上或碗架2上。

上述实施例为本实用新型较佳的实现方案，除此之外，本实用新型还可以其它方式实现，在不脱离本实用新型构思的前提下任何显而易见的替换均在本实用新型的保护范围之内。
