一种厨房用调料架的制作方法

厨房调料瓶标签制作方法，方便查找 #生活技巧# #居家生活技巧# #厨房工具#

本实用新型涉及厨具领域，特别涉及一种厨房用调料架。

背景技术：

随着生活品质的提高，美食的调料用品也分的越来越细，为了烹饪出一桌可口的美食，可能要用到十几种调味品，但这些调味品的瓶瓶罐罐非常难归纳，多数调味瓶使用工模瓶体，导致在使用时也不便于查找，所以亟需一种便于归纳和挑取查看的调料架。

技术实现要素：

为了克服以上缺陷，本实用新型要解决的技术问题是：提出一种厨房用调料架。

本实用新型解决其技术问题所采用的技术方案是一种厨房用调料架，包括主体架、隔物板和转盘，其特征在于，所述主体架的正面上部设有取物口，主体架的正面中部设有镂空的转盘口，主体架两个侧面的顶部对称设置为一侧有两个连接耳，主体架内部底面上设有两个转盘槽，所述转盘槽底面中心设有转盘轴孔，所述主体架内底面在两个转盘槽之间设有隔物板槽，主体架两个侧面的底部均设有与连接耳相适配的连接耳槽，所述隔物板底部与隔物板槽固定连接，所述转盘底面中心设有转盘轴，所述转盘轴与转盘轴孔轴连接。

进一步地，所述转盘安装在转盘槽内后，转盘的顶面与主体架内底面齐平。

进一步地，所述主体架两侧面的内面上设有若干应力孔。

进一步地，所述隔物板侧面与主体架侧面平行设置。

进一步地，所述转盘侧面上设有突起的文理，所述突起的最外面到转盘中心的距离小于转盘槽的半径。

本实用新型的有益效果是：可容纳放置相近尺寸的调料瓶，使厨房更加整洁美观，通过旋转转盘可让每个调料瓶流动起来，依次通过取物口，如发现要用的调料瓶可及时拿取，便于查看，结构设计简单时尚，便于量产。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

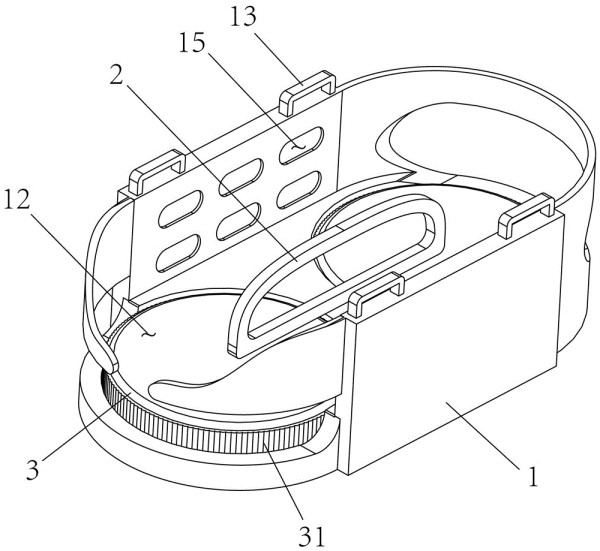

图1为本实用新型的结构示意图。

图2为本实用新型的立体剖面图。

图3为本实用新型的另一角度结构示意图。

图4为本实用新型使用效果图。

图5为本实用新型组合使用的效果图。

图中 1.主体架，11.转盘口，12.取物口，13.连接耳，14.转盘槽，141.转盘轴孔，15.应力孔，16.隔物板槽，17.连接耳槽，2.隔物板，3.转盘，31.突起，32.转盘轴，4.连接板，5.调料瓶。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图3所示，一种厨房用调料架，包括主体架1、隔物板2和转盘3，所述主体架1的正面上部设有取物口12，取物口12为主体架1正面上部切出一个凹形的镂空，便于调料瓶5倾斜时拿出，主体架1的正面中部设有镂空的转盘口11，手指可穿过转盘口11拨动转盘3转动，主体架1两个侧面的顶部对称设置为一侧有两个连接耳13，主体架1内部底面上设有两个转盘槽14，所述转盘槽14底面中心设有转盘轴孔141，所述主体架1内底面在两个转盘槽14之间设有隔物板槽16，主体架1两个侧面的底部均设有与连接耳13相适配的连接耳槽17，所述隔物板2底部与隔物板槽16固定连接，所述转盘3底面中心设有转盘轴32，所述转盘轴32与转盘轴孔141轴连接。

所述转盘3安装在转盘槽14内后，转盘3的顶面与主体架1内底面齐平，所述主体架1两侧面的内面上设有若干应力孔15，应力孔15可以避免注塑成型时壁厚不均缩水，可减少用料，消除应力集中，所述隔物板2侧面与主体架1侧面平行设置，隔物板2将主体架1的内腔分割成一环形空间，便于调料瓶5流动，所述转盘3侧面上设有突起31的文理，所述突起31的最外面到转盘3中心的距离小于转盘槽14的半径。

如图4所示，可单一使用，将若干调料瓶5放入本实用新型内部，调料瓶5外径可大小不一，但要小于隔物板2与主体架1侧面之间的距离，将手指穿过转盘口11拨动转盘3，转盘3带动上方的调料瓶5转动，内侧的转盘3在上面调料瓶5摩擦下从动，所有调料瓶5便可循环流动到取物口12处，如正是所需调料瓶5可拿取，反之继续转动转盘3，不仅能起到收纳目的，还可在调料瓶5相近似时便于看清瓶壁的标注。

如图5所示，可组合使用，购置或自制与连接耳13相适配的连接板4，所述连接板4底部插入一主体架1的顶部连接耳13上，连接板顶部插入另一主体架1的底部连接耳槽17内，即可实现组合使用，可在有限空间收纳更多调料瓶5。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
