本实用新型属于地板领域，具体涉及了一种自清洁地板。

背景技术：

现在社会高速发达，我们的生活品质在逐渐提高，但是与此同时我们也越来越忙，对于室内房间的打扫也是越来越顾不上了，尤其是地面需要每天进行打扫，花费我们大量的时间，为了清扫地面去雇佣一个清洁工也不方便。

技术实现要素：

为了解决上述存在的问题，本实用新型提供了一种可以自己进行清洁的地板。本实用新型解决其技术问题所采用的技术方案是一种自清洁地板，包括除尘箱，其特征在与，还包括：地板，安装在地板基架上；地板基架，安装在地面上；控制盒，与市电电连接；驱动系统，与控制盒电连接；除尘箱包括：清洁刷，与控制盒电连接；箱体，放在地板基架下方；传输带，与控制盒电连接。

作为优选，所述的控制盒包括：数据采集单元，与温度传感器、湿度传感器、水位传感器和按键电连接；数据处理单元，与数据采集单元电连接；时钟单元，与数据采集单元、数据处理单元和输出单元电连接；输出单元，与数据处理单元和驱动系统电连接；显示器，与输出单元电连接；按键，与数据采集单元电连接；扬声器，与输出单元电连接；

作为优选，所述的驱动系统包括：驱动轨道，安装在地板基架上；横向驱动电机，安装在旋转驱动柱内，与控制盒电连接，与旋转轴啮合；旋转驱动电机，安装在旋转驱动柱上，与控制盒电连接；旋转驱动柱，安装在柱孔内，与旋转轴套接；横向驱动杆，一端卡接在驱动轨道上，另一端套接在旋转轴上。

作为优选，所述的地板基架开有柱孔，开设在地板基架的底部。所述的清洁刷，为两条，一条为横向清洁刷，另一条为纵向清洁刷。

本实用新型的有益效果：当地板上面有尘土，杂物，污渍的时候，用户通过操作控制盒，控制地板翻面，这个时候脏的一面就到了下面，当地板翻面后，下面的除尘箱开始对下面的地板进行清洁，通过横向清洁刷和纵向清结刷，对地板进行清洁，因为受到重力影响一部分杂物和灰尘会掉到传送带上，传送带在滚动的带动下，将垃圾排出到指定位置排出，这样具可保持地面的清洁和卫生，节省了大量用来清洁地面的时间。在翻转的过程中，驱动系统中横向驱动杆，在驱动轨道内向中间运动，将地板撑起，地板在上升的过程中带动旋转驱动柱上升，在地板上升到最高时候，旋转驱动柱内的电机驱动地板翻转，然后横向驱动杆的驱动电机翻转，地板下降。

附图说明

图1：除尘箱结构图

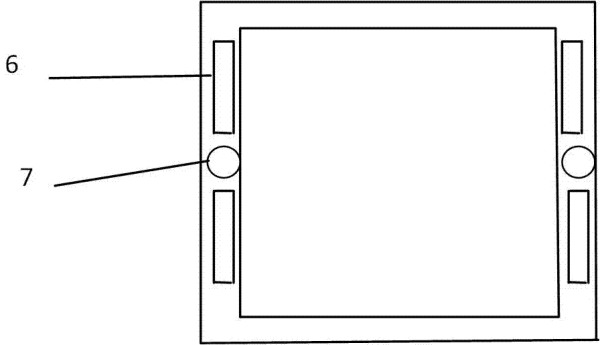

图2：地板基架局部放大图

图3：驱动系统示意图

图中：1、横向清洁刷，2、纵向清结刷，3、箱体，4、传送带，，6、驱动轨道，7、柱孔，8、横向驱动杆，9、旋转驱动柱，10、旋转轴。

具体实施方式

实施例：

本实用新型解决其技术问题所采用的技术方案是一种自清洁地板，包括除尘箱，其特征在与，还包括：地板，安装在地板基架上；地板基架，安装在地面上；控制盒，与市电电连接；驱动系统，与控制盒电连接；除尘箱包括：清洁刷，与控制盒电连接；箱体3，放在地板基架下方；传输带，与控制盒电连接。

所述的控制盒包括：数据采集单元，与温度传感器、湿度传感器、水位传感器和按键电连接；数据处理单元，与数据采集单元电连接；时钟单元，与数据采集单元、数据处理单元和输出单元电连接；输出单元，与数据处理单元和驱动系统电连接；显示器，与输出单元电连接；按键，与数据采集单元电连接；扬声器，与输出单元电连接；

所述的驱动系统包括：驱动轨道6，安装在地板基架上；横向驱动电机，安装在旋转驱动柱9内，与控制盒电连接，与旋转轴10啮合；旋转驱动电机，安装在旋转驱动柱9上，与控制盒电连接；旋转驱动柱9，安装在柱孔7内，与旋转轴10套接；横向启动杆8，一端卡接在驱动轨道6上，另一端套接在旋转轴10上。

所述的地板基架开有柱孔7，开设在地板基架的底部。所述的清洁刷，为两条，一条为横向清洁刷1，另一条为纵向清洁刷2。

当地板上面有尘土，杂物，污渍的时候，用户通过操作控制盒，控制地板翻面，这个时候脏的一面就到了下面，当地板翻面后，下面的除尘箱开始对下面的地板进行清洁，通过横向清洁刷1和纵向清洁刷2，对地板进行清洁，因为受到重力影响一部分杂物和灰尘会掉到传送带4上，传送带4在滚动的带动下，将垃圾排出到指定位置排出，这样具可保持地面的清洁和卫生，节省了大量用来清洁地面的时间。在翻转的过程中，驱动系统中横向启动杆8，在驱动轨道6内向中间运动，将地板撑起，地板在上升的过程中带动旋转驱动柱9上升，在地板上升到最高时候，旋转驱动柱9内的电机驱动地板翻转，然后横向启动杆8的驱动电机翻转，地板下降。
