酒瓶清洗专用沥水架的制作方法

用塑料瓶制作简易沥水架 #生活常识# #日常生活小窍门# #室内装饰小技巧# #厨房巧改造#

本技术涉及沥水架，具体为酒瓶清洗专用沥水架。

背景技术：

1、酒瓶是用于储存酒液的容器，通常采用玻璃制作，在使用酒瓶盛装酒前，需要对不同的酒瓶的内部进行清洁处理，通常采用洗瓶器和清水对酒瓶的内部进行清洗，在清洗后，酒瓶的内部残留有大量的水体，需要对其进行晾干处理饮用酒的生产过程中，在灌装饮用酒之前都需要对酒瓶的内外进行清洗，并加以消毒杀菌，为灌装工序提供符合卫生及使用要求的包装容器，而在生产车间也往往缺少专门沥干的沥水架。

2、传统的清洗酒瓶专用沥水架都是采用人工手动使用毛刷和直接喷洒的水来清洗瓶口内部和瓶底，在将容器清洗干净时，工作人员再进行手动的把其容器倒立，以此方式将容器内部的水进行沥干，有

3、现有的专用沥水架，多采用人工的方式，不但费时费力，由于是人为的操作，清洗的效果差异也很大，且效率较为低下，并且时会遭遇一些瓶口较小，或者瓶口为长颈瓶，因为瓶子的肩膀趋于水平，为了沥干最后滴水，极其不便于将其倒立并且垂直沥水。

技术实现思路

1、本实用新型的目的在于提供酒瓶清洗专用沥水架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：酒瓶清洗专用沥水架包括上层板，所述上层板的下方固定连接有下层板，所述上层板的内部中心处由左至右开设有六个孔眼，六个所述孔眼的上表面均固定连接有橡胶防滑套，所述下层板的内部开设有沥水空腔，六个所述孔眼均开设至下层板的上表面和沥水空腔内部，所述上层板与下层板的前表面中心处位于六个孔眼前侧均开设有夹紧装置，所述下层板的下方开设有六个沥水槽口。

3、优选的，所述夹紧装置包括夹紧块，所述夹紧块的中心处设有螺纹旋转杆，所述螺纹旋转杆的右侧贯穿延伸出夹紧块的右侧螺纹连接有十字转头，所述夹紧块前方位于孔眼之中的一侧开设有与瓶颈相匹配的凹槽。

4、优选的，所述下层板的下方固定连接有螺纹套筒，所述螺纹套筒的外表面下方左右两侧共同华东连接有大套筒，所述大套筒的内部开设有移动槽。

5、优选的，所述螺纹套筒的下方位于大套筒的内部螺纹连接有螺纹杆，所述大套筒的下方内部开设有空腔，所述螺纹杆的下方与空腔的底部转动连接。

6、优选的，所述螺纹杆的下方杆臂固定连接有从动锥齿轮，所述从动锥齿轮的齿槽螺纹连接有主动锥齿轮，所述主动锥齿轮的右侧固定连接有主动杆，所述主动杆的杆臂贯穿空腔的内壁右侧固定连接有转动把手。

7、优选的，所述下层板的下表面左侧固定连接有轴承，所述轴承的下方滑动连接有支撑杆，所述支撑杆的下方杆臂与大套筒为固定连接。

8、优选的，所述大套筒的下方固定连接有支撑台，所述支撑台的下方四角均固定连接有移动滑轮。

9、与现有技术相比，本实用新型的有益效果是：本新型在面对长颈瓶形状的陶瓶容器时，能够将长颈瓶牢牢地固定住在夹板之上与内部，并且当固定时，可以抬升上下层板的高度，使其垂直或水平，达到了清洗与沥水双步骤的功能，避免了人工手动拿取的清理，提高清理的效率，同时也为更好的垂直沥干水分埋下更好的伏笔。

技术特征：

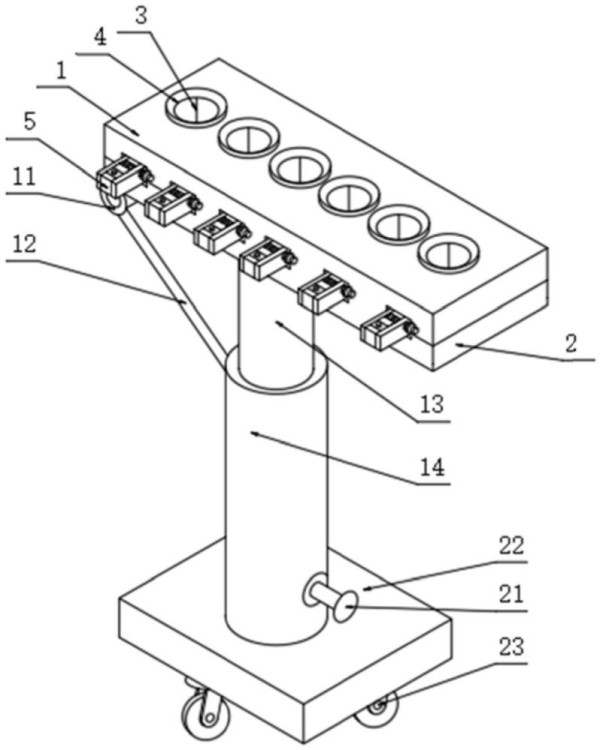

1.酒瓶清洗专用沥水架，包括上层板(1)，其特征在于：所述上层板(1)的下方固定连接有下层板(2)，所述上层板(1)的内部中心处由左至右开设有六个孔眼(3)，六个所述孔眼(3)的上表面均固定连接有橡胶防滑套(4)，所述下层板(2)的内部开设有沥水空腔(9)，六个所述孔眼(3)均开设至下层板(2)的上表面和沥水空腔(9)内部，所述上层板(1)与下层板(2)的前表面中心处位于六个孔眼(3)前侧均开设有夹紧装置，所述下层板(2)的下方开设有六个沥水槽口(10)。

2.根据权利要求1所述的酒瓶清洗专用沥水架，其特征在于：所述夹紧装置包括夹紧块(5)，所述夹紧块(5)的中心处设有螺纹旋转杆(6)，所述螺纹旋转杆(6)的右侧贯穿延伸出夹紧块(5)的右侧螺纹连接有十字转头(8)，所述夹紧块(5)前方位于孔眼(3)之中的一侧开设有与瓶颈相匹配的凹槽(7)。

3.根据权利要求1所述的酒瓶清洗专用沥水架，其特征在于：所述下层板(2)的下方固定连接有螺纹套筒(13)，所述螺纹套筒(13)的外表面下方左右两侧共同华东连接有大套筒(14)，所述大套筒(14)的内部开设有移动槽(16)。

4.根据权利要求3所述的酒瓶清洗专用沥水架，其特征在于：所述螺纹套筒(13)的下方位于大套筒(14)的内部螺纹连接有螺纹杆(15)，所述大套筒(14)的下方内部开设有空腔(17)，所述螺纹杆(15)的下方与空腔(17)的底部转动连接。

5.根据权利要求4所述的酒瓶清洗专用沥水架，其特征在于：所述螺纹杆(15)的下方杆臂固定连接有从动锥齿轮(18)，所述从动锥齿轮(18)的齿槽螺纹连接有主动锥齿轮(19)，所述主动锥齿轮(19)的右侧固定连接有主动杆(20)，所述主动杆(20)的杆臂贯穿空腔(17)的内壁右侧固定连接有转动把手(21)。

6.根据权利要求1所述的酒瓶清洗专用沥水架，其特征在于：所述下层板(2)的下表面左侧固定连接有轴承(11)，所述轴承(11)的下方滑动连接有支撑杆(12)，所述支撑杆(12)的下方杆臂与大套筒(14)为固定连接。

7.根据权利要求4所述的酒瓶清洗专用沥水架，其特征在于：所述大套筒(14)的下方固定连接有支撑台(22)，所述支撑台(22)的下方四角均固定连接有移动滑轮(23)。

技术总结
本技术涉及沥水架技术领域，具体为酒瓶清洗专用沥水架，包括上层板，上层板的下方固定连接有下层板，上层板的内部中心处由左至右开设有六个孔眼，六个孔眼的上表面均固定连接有橡胶防滑套，下层板的内部开设有沥水空腔，六个孔眼均开设至下层板的上表面和沥水空腔内部，上层板与下层板的前表面中心处位于六个孔眼前侧均开设有夹紧装置，下层板的下方开设有六个沥水槽口，本新型在面对长颈瓶形状的陶瓶容器时，能够将长颈瓶牢牢地固定住在夹板之上与内部，并且当固定时，可以抬升上下层板的高度，使其垂直或水平，达到了清洗与沥水双步骤的功能，避免了人工手动拿取的清理，提高清理的效率，同时也为更好的垂直沥干水分埋下更好的伏笔。

技术研发人员：梅婕,郭志忠,汪家胜,张温清,钟煜,谢年俊,王庆红
受保护的技术使用者：安徽宣酒集团股份有限公司
技术研发日：20231129
技术公布日：2024/8/15
