　　申请日2012.04.16

　　公开(公告)日2012.07.25

　　IPC分类号C02F9/14

　　摘要

　　本发明公开了一种生活垃圾及污水处理系统，是用生活污水将垃圾、粪便等冲入沉淀处理装置，它包括两级沉淀处理装置，一级沉淀处理装置是一个封闭的沉淀处理罐，它上面有封口盖和排气管，在排气管上有过滤器，沉淀处理罐的进口管路与便池和水池的下水管路连接，水池的下水管路中有垃圾粉碎机，沉淀处理罐连通二级处理装置，处理后的水经二级处理装置流出。本发明将生活垃圾通过粉碎机粉碎后，与废水一起冲入沉淀处理罐，在处理罐中首先经过有氧处理沉淀后，在罐下部厌氧菌的作用下，发酵成肥料;粪便经过水洗厕所冲入沉淀处理罐，经尘化处理后同生活垃圾一同成为肥料，废水经沉淀过滤后排出。

　　权利要求书

　　1.一种生活垃圾及污水处理系统，是用生活污水将垃圾、粪便 等冲入沉淀处理装置，其特征是：它包括两级沉淀处理装置，一级沉 淀处理装置是一个封闭的沉淀处理罐(5)，它上面有封口盖(6)和排气管 (7)，在排气管(7)上有过滤器(8)，沉淀处理罐(5)的进口管路与便池(1)和 水池(2)的下水管路(4)连接，水池的下水管路中有垃圾粉碎机(3)，沉淀 处理罐(5)连通二级处理装置，处理后的水经二级处理装置流出。

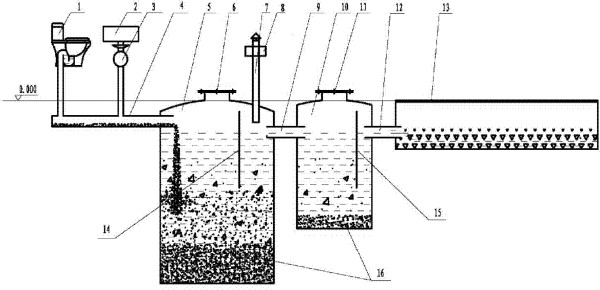

　　2.根据权利要求1所述的生活垃圾及污水处理系统，其特征是： 所述的二级处理装置是沉淀处理罐(10)，它与一级沉淀处理罐(5)结构相 同，通过管路(9)与一级沉淀处理罐(5)的出口连接，在二级沉淀处理罐 (10)上有封口盖(11);在一级沉淀处理罐(5)和二级沉淀处理罐(10)内偏近出 口管处分别设有挡板(14、15)。

　　3.根据权利要求1所述的生活垃圾及污水处理系统，其特征是： 所述的二级处理装置是过滤沉淀罐(17)，过滤沉淀罐(17)置于沉淀处理罐 (5)内，在过滤沉淀罐(17)上面有封口盖(18)，底部有进水孔，内部装有过 滤材料(19)，过滤沉淀罐(17)的出口管(12)穿过沉淀处理罐(5)的罐壁通到罐 体外面;沉淀处理罐(5)的入口管路进入罐体内连接一个向下延伸的尘 化筒(20)，尘化筒(20)的开口位于沉淀处理罐(5)的中部。

　　4.根据权利要求2或3所述的生活垃圾及污水处理系统，其特 征是：二级处理装置的出口管路(12)连接水草池(13)，二级处理后的水经 水草池(13)过滤后流出。

　　说明书

　　生活垃圾及污水处理系统

　　(一)技术领域

　　本发明属于垃圾处理技术领域，具体涉及一种适合于广大农村及 居民较为分散地区的生活垃圾及污水处理系统。

　　(二)背景技术

　　目前对生活垃圾及污物的处理主要有三种形式：

　　(1)统一收集后运输至专用垃圾场。每年占用大量土地，并造 成空气和地下水污染。

　　(2)建立垃圾焚烧厂。需投巨资，焚烧后炭化物还需掩埋处理。

　　(3)污水自然排放或进污水处理厂管路。前者造成污染，后者 处理费用高。

　　很多农村、乡镇缺少污水、垃圾排放系统，也无力建造正规的处 理系统和装置。因此大多数村镇等人口较为分散地区还无法应用水洗 厕所，旱厕造成蚊蝇泛滥和疾病的传播，粪便的尘化过程也严重污染 环境。

　　(三)发明内容

　　本发明的目的是提供一种适合广大农村、乡镇等人口较分散地区 使用的生活垃圾及污水处理系统，以减少垃圾粪便的随意排放，提高 卫生水平，降低污染，改善环境。

　　本发明采用的技术方案是：生活垃圾及污水处理系统是用生活污 水将垃圾、粪便等冲入沉淀处理装置，它包括两级沉淀处理装置，一 级沉淀处理装置是一个封闭的沉淀处理罐，它上面有封口盖和排气管， 在排气管上有过滤器，沉淀处理罐的进口管路与便池和水池的下水管 路连接，水池的下水管路中有垃圾粉碎机，沉淀处理罐连通二级处理 装置，处理后的水经二级处理装置流出。

　　本发明将生活垃圾(可回收除外，如塑料、玻璃、纸张)及剩菜、 剩饭、果皮、果壳等通过粉碎机粉碎后，与废水一起冲入沉淀处理罐， 生活垃圾在处理罐中首先经过有氧处理沉淀后，在罐下部厌氧菌的作 用下，发酵成肥料，废水经沉淀过滤后排出。粪便经过水洗厕所冲入 沉淀处理罐，经尘化处理后同生活垃圾一同成为肥料，废水经过滤后 排出。
