本技术涉及板材加工，具体为一种木质家具表面抛光装置。

背景技术：

1、家具是日常生活中必不可少的物品，而家具的种类也有很多，其中就有木质家具，木质家具主要是指实木制作的家具，木质家具基本是由加工处理后的木板拼接或者螺丝固定组装而成，因此木质家具在生产加工过程中，需要对板材表面进行抛光处理，现有的木质家具表面抛光装置在抛光的过程中会有碎屑落在板材的表面，进而影响板材的抛光质量，同时也会较多的灰尘飘散在空中，影响工作人员的身体健康。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种木质家具表面抛光装置，便于将抛光产生的碎屑进行收集，防止碎屑落在板材的表面，同时也便于将抛光产生的灰尘进行收集，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种木质家具表面抛光装置，包括抛光平台，所述抛光平台的上表面安装有前进组件，所述抛光平台的上表面设有与所述前进组件配合的限位组件，所述抛光平台的上表面设有抛光支撑架，所述抛光支撑架的侧面通过液压缸连接有抛光安装架，所述抛光安装架的底部安装有抛光辊，所述抛光辊的端部连接有位于所述抛光安装架侧面的第一驱动电机，所述抛光平台的侧面安装有除尘组件。

4、作为本实用新型的一种优选技术方案，所述前进组件包括设在抛光平台上表面的多个安装槽以及设在所述抛光平台上表面的前进支架，所述安装槽内安装有多个支撑滚轮，所述前进支架上安装有前进滚轮，所述前进滚轮的端部连接有位于所述前进支架侧面的第二驱动电机。

5、作为本实用新型的一种优选技术方案，所述限位组件包括开设在所述抛光平台上的多个滑槽，所述滑槽内滑动连接有连接螺杆，所述连接螺杆上连接有限位板，所述连接螺杆的上下两端各螺纹连接有一个定位螺母。

6、作为本实用新型的一种优选技术方案，所述抛光支撑架侧面的上部设有固定杆，所述抛光安装架的上表面设有连接板，所述连接板的侧面开设有与所述固定杆滑动连接有固定孔。

7、作为本实用新型的一种优选技术方案，所述除尘组件包括设在所述抛光平台侧面的集尘架，所述集尘架的上部设有u形吸尘罩，所述集尘架的下部设有上集尘壳体，所述上集尘壳体的上表面设有抽风机，所述抽风机的进风端通过吸尘管道与u形吸尘罩连接，所述上集尘壳体的下部螺纹连接有下集尘壳体。

8、作为本实用新型的一种优选技术方案，所述下集尘壳体的底部开设有多个滤尘孔。

9、与现有技术相比，本实用新型的有益效果是：

10、通过设置u形吸尘罩、吸尘管道、抽风机、上集尘壳体、下集尘壳体和滤尘孔便于对抛光时产生的碎屑进行吸附，通过设置液压缸和第一驱动电机配合固定杆、固定孔和连接板便于利用抛光辊进行往复式的抛光动作，通过设置安装槽和支撑滚轮配合前进滚轮、前进支架和第二驱动电机便于带动板材进行前进，综上可知，本装置便于对抛光的过程中产生的碎屑进行清除，防止过多的碎屑落在板材的表面，进而提高板材的抛光质量，也会对飘散在空中的灰尘进行吸附，避免影响工作人员的身体健康。

技术特征：

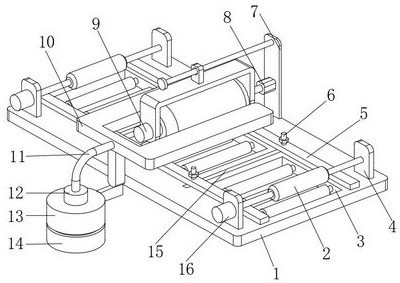

1.一种木质家具表面抛光装置，包括抛光平台（1），其特征在于：所述抛光平台（1）的上表面安装有前进组件，所述抛光平台（1）的上表面设有与所述前进组件配合的限位组件，所述抛光平台（1）的上表面设有抛光支撑架（7），所述抛光支撑架（7）的侧面通过液压缸（8）连接有抛光安装架（22），所述抛光安装架（22）的底部安装有抛光辊（18），所述抛光辊（18）的端部连接有位于所述抛光安装架（22）侧面的第一驱动电机（9），所述抛光平台（1）的侧面安装有除尘组件。

2.根据权利要求1所述的木质家具表面抛光装置，其特征在于：所述前进组件包括设在抛光平台（1）上表面的多个安装槽（3）以及设在所述抛光平台（1）上表面的前进支架（4），所述安装槽（3）内安装有多个支撑滚轮（24），所述前进支架（4）上安装有前进滚轮（2），所述前进滚轮（2）的端部连接有位于所述前进支架（4）侧面的第二驱动电机（16）。

3.根据权利要求1所述的木质家具表面抛光装置，其特征在于：所述限位组件包括开设在所述抛光平台（1）上的多个滑槽（15），所述滑槽（15）内滑动连接有连接螺杆（6），所述连接螺杆（6）上连接有限位板（5），所述连接螺杆（6）的上下两端各螺纹连接有一个定位螺母（23）。

4.根据权利要求1所述的木质家具表面抛光装置，其特征在于：所述抛光支撑架（7）侧面的上部设有固定杆（19），所述抛光安装架（22）的上表面设有连接板（21），所述连接板（21）的侧面开设有与所述固定杆（19）滑动连接有固定孔（20）。

5.根据权利要求1所述的木质家具表面抛光装置，其特征在于：所述除尘组件包括设在所述抛光平台（1）侧面的集尘架（17），所述集尘架（17）的上部设有u形吸尘罩（10），所述集尘架（17）的下部设有上集尘壳体（13），所述上集尘壳体（13）的上表面设有抽风机（12），所述抽风机（12）的进风端通过吸尘管道（11）与u形吸尘罩（10）连接，所述上集尘壳体（13）的下部螺纹连接有下集尘壳体（14）。

6.根据权利要求5所述的木质家具表面抛光装置，其特征在于：所述下集尘壳体（14）的底部开设有多个滤尘孔。

技术总结
本技术公开了一种木质家具表面抛光装置，包括抛光平台，所述抛光平台的上表面安装有前进组件，所述抛光平台的上表面设有与所述前进组件配合的限位组件，所述抛光平台的上表面设有抛光支撑架，所述抛光支撑架的侧面通过液压缸连接有抛光安装架，所述抛光辊的端部连接有位于所述抛光安装架侧面的第一驱动电机，所述所述抛光平台的侧面安装有除尘组件，所述前进组件包括设在抛光平台上表面的多个安装槽以及设在所述抛光平台上表面的前进支架，本装置便于对抛光的过程中产生的碎屑进行清除，防止过多的碎屑落在板材的表面，进而提高板材的抛光质量，也会对飘散在空中的灰尘进行吸附，避免影响工作人员的身体健康。

技术研发人员：汤兵,李光强,王彬,潘世文
受保护的技术使用者：湖南鑫德家居有限公司
技术研发日：20230914
技术公布日：2024/6/23
