一种家具生产用打磨抛光装置的制作方法

DIY木制家具：从选择木材到打磨抛光的步骤 #生活技巧# #手工DIY技巧# #木工技艺#

1.本实用新型涉及家具生产技术领域，具体为一种家具生产用打磨抛光装置。

背景技术：

2.家具是指人类维持正常生活、从事生产实践和开展社会活动必不可少的器具设施大类。家具也跟随时代的脚步不断发展创新，到如今门类繁多，用料各异，品种齐全，用途不一，是建立工作生活空间的重要基础。
3.家具在生产过程中，需要对其表面进行打磨抛光，使得打磨抛光装置不可或缺，目前的打磨抛光装置在工作过程中，打磨盘上经常会残留废屑，若不及时处理，会对打磨质量造成不利的影响，其次，在打磨的过程中，难以对家具进行固定，导致打磨出现误差，也会影响打磨质量。
4.为此，我们提出了一种家具生产用打磨抛光装置。

技术实现要素：

5.本实用新型的目的在于提供一种家具生产用打磨抛光装置，采用本装置进行工作，从而解决了上述背景中目前的打磨抛光装置在工作过程中，打磨盘上经常会残留废屑，若不及时处理，会对打磨质量造成不利的影响，其次，在打磨的过程中，难以对家具进行固定，导致打磨出现误差，也会影响打磨质量的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种家具生产用打磨抛光装置，包括底座，设置在底座上表面的背板，设置在背板一侧的安装箱，以及设置在安装箱内部的打磨件，底座的上表面设置有放置机构，安装箱的两侧均设置有吸收机构；
7.所述放置机构包括设置在底座上表面的放置板，设置在放置板外表面上的定位组件，以及设置在放置板下端的加强块，加强块的上表面设置有锁紧栓，加强块通过锁紧栓与放置板相连接。
8.进一步地，所述定位组件包括设置在放置板两侧的凹型夹块，设置在凹型夹块凹槽口处的电磁吸板，设置在电磁吸板一侧的支弹簧，电磁吸板通过支弹簧与凹型夹块相连接。
9.进一步地，所述凹型夹块的上端设置有定位块，设置在定位块内部的贯通管，定位块的一侧设置有吸盘，贯通管与吸盘相连接。
10.进一步地，所述底座的上表面设置有底槽，底槽的内部设置有电动推杆，电动推杆的一端与加强块相连接。
11.进一步地，所述背板的外表面上设置有背槽，背槽的内部设置有升降杆，安装箱的一侧设置有t型块，安装箱的外表面上设置有透槽，升降杆的一端与t型块相连接，打磨件与透槽相对应。
12.进一步地，所述吸收机构包括设置在安装箱两侧的吸收箱，设置在吸收箱内壁上的粘接板，设置在吸收箱外表面上的外接孔，以及设置在吸收箱一侧的共接板，吸收箱设置
有两组，两组的吸收箱通过共接板相连接，吸收箱通过外接孔与外界气泵相连接。
13.进一步地，所述共接板的外表面上设置有竖板，竖板的一侧设置有沉槽孔，沉槽孔的内部设置有拉伸弹簧，拉伸弹簧的一端设置有磁锥，拉伸弹簧通过磁锥与开设在安装箱外表面上的圆孔磁性连接。
14.与现有技术相比，本实用新型的有益效果如下：
15.1、本实用新型提出的一种家具生产用打磨抛光装置，安装箱的两侧设置有吸收箱，吸收箱的内壁上设置有粘接板，吸收箱的外表面上设置有外接孔，吸收箱的一侧设置有共接板，吸收箱设置有两组，两组的吸收箱通过共接板相连接，吸收箱通过外接孔与外界气泵相连接，共接板的外表面上设置有竖板，竖板的一侧设置有沉槽孔，沉槽孔的内部设置有拉伸弹簧，拉伸弹簧的一端设置有磁锥，拉伸弹簧通过磁锥与开设在安装箱外表面上的圆孔磁性连接，在利用打磨件打磨过程中，可以将打磨件收回至安装箱内部，同时利用外界产生的吸入气流将残留在打磨件表面的废屑吸收干净，保证残留的废屑不会影响到家具的打磨质量，且废屑会粘接在粘接板上，确保废屑不会四处飘散。
16.2、本实用新型提出的一种家具生产用打磨抛光装置，底座的上表面设置有放置板，放置板的外表面上设置有定位组件，放置板的下端设置有加强块，加强块的上表面设置有锁紧栓，加强块通过锁紧栓与放置板相连接，放置板的两侧设置有凹型夹块，凹型夹块的凹槽口处设置有电磁吸板，电磁吸板的一侧设置有支弹簧，电磁吸板通过支弹簧与凹型夹块相连接，凹型夹块的上端设置有定位块，定位块的内部设置有贯通管，定位块的一侧设置有吸盘，贯通管与吸盘相连接，将待加工家具放置在放置板上时，通过调整凹型夹块的位置，使得吸盘与待加工家具相对齐，再利用吸盘吸附住待加工的家具，从而确保待加工家具的稳定性，提高加工质量，且对家具表面的损伤较小。
附图说明

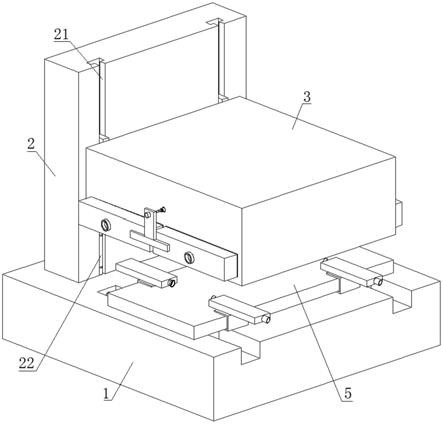

17.图1为本实用新型的整体结构示意图；
18.图2为本实用新型的安装箱结构示意图；
19.图3为本实用新型的底座结构示意图；
20.图4为本实用新型的吸收箱结构示意图；
21.图5为本实用新型的放置机构结构示意图；
22.图6为本实用新型的定位组件结构示意图；
23.图7为本实用新型的吸收机构局部结构示意图。
24.图中：1、底座；11、底槽；12、电动推杆；2、背板；21、背槽；22、升降杆；3、安装箱；31、t型块；32、透槽；4、打磨件；5、放置机构；51、放置板；52、定位组件；521、定位块；522、贯通管；523、吸盘；524、凹型夹块；525、电磁吸板；526、支弹簧；53、加强块；54、锁紧栓；6、吸收机构；61、吸收箱；62、粘接板；63、外接孔；64、共接板；65、竖板；66、沉槽孔；67、拉伸弹簧；68、磁锥。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.为了解决如何保证残留的废屑不会影响到家具的打磨质量的技术问题，如图1、图2、图4和图7所示，提供以下优选技术方案:
27.一种家具生产用打磨抛光装置，包括底座1，设置在底座1上表面的背板2，设置在背板2一侧的安装箱3，以及设置在安装箱3内部的打磨件4，底座1的上表面设置有放置机构5，安装箱3的两侧均设置有吸收机构6，背板2的外表面上设置有背槽21，背槽21的内部设置有升降杆22，安装箱3的一侧设置有t型块31，安装箱3的外表面上设置有透槽32，升降杆22的一端与t型块31相连接，打磨件4与透槽32相对应。
28.吸收机构6包括设置在安装箱3两侧的吸收箱61，设置在吸收箱61内壁上的粘接板62，设置在吸收箱61外表面上的外接孔63，以及设置在吸收箱61一侧的共接板64，吸收箱61设置有两组，两组的吸收箱61通过共接板64相连接，吸收箱61通过外接孔63与外界气泵相连接，共接板64的外表面上设置有竖板65，竖板65的一侧设置有沉槽孔66，沉槽孔66的内部设置有拉伸弹簧67，拉伸弹簧67的一端设置有磁锥68，拉伸弹簧67通过磁锥68与开设在安装箱3外表面上的圆孔磁性连接。
29.具体的，在利用打磨件4打磨过程中，可以将打磨件4收回至安装箱3内部，同时利用外界产生的吸入气流将残留在打磨件4表面的废屑吸收干净，保证残留的废屑不会影响到家具的打磨质量，且废屑会粘接在粘接板62上，确保废屑不会四处飘散。
30.为了解决如何确保待加工家具的稳定性的技术问题，如图3、图5和图6所示，提供以下优选技术方案:
31.放置机构5包括设置在底座1上表面的放置板51，设置在放置板51外表面上的定位组件52，以及设置在放置板51下端的加强块53，加强块53的上表面设置有锁紧栓54，加强块53通过锁紧栓54与放置板51相连接。
32.定位组件52包括设置在放置板51两侧的凹型夹块524，设置在凹型夹块524凹槽口处的电磁吸板525，设置在电磁吸板525一侧的支弹簧526，电磁吸板525通过支弹簧526与凹型夹块524相连接。
33.凹型夹块524的上端设置有定位块521，设置在定位块521内部的贯通管522，定位块521的一侧设置有吸盘523，贯通管522与吸盘523相连接，底座1的上表面设置有底槽11，底槽11的内部设置有电动推杆12，电动推杆12的一端与加强块53相连接。
34.具体的，通过调整凹型夹块524的位置，使得吸盘523与待加工家具相对齐，再利用吸盘523吸附住待加工的家具，从而确保待加工家具的稳定性，提高加工质量，且对家具表面的损伤较小。
35.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
36.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，
可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
