本实用新型涉及一种涂抹工装，具体涉及一种汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装。

背景技术：

汽车前后风挡玻璃在安装前需要涂抹玻璃清洁剂和底涂溶剂。目前，汽车前后风挡玻璃的玻璃清洁剂和底涂溶剂的涂抹操作如下：操作人员直接手握玻璃清洁剂瓶将玻璃清洁剂沿汽车前后风挡玻璃的边缘涂抹在汽车前后风挡玻璃的表面上；接着，操作人员直接手握底涂溶剂瓶将底涂溶剂沿汽车前后风挡玻璃的边缘涂抹在汽车前后风挡玻璃的表面上。

由于前后挡风玻璃面积较大，目前这种汽车前后风挡玻璃的玻璃清洁剂和底涂溶剂的涂抹方式的效率不高，而且涂抹过程不均匀，涂抹一致性较差。

技术实现要素：

本实用新型的目的是为了克服现有技术中存在的不足，提供一种汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装，其可提高汽车前后风挡玻璃的玻璃清洁剂和底涂溶剂的涂抹效率与涂抹一致性。

本实用新型的技术方案是：

一种汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装，包括：

支撑架，支撑架包括与汽车前后风挡玻璃的外形适配的环形轨道与用于支撑环形轨道的支撑脚；以及沿环形轨道滑动的涂装托架，涂装托架上设有用于放置玻璃清洁剂瓶的第一放置架及用于放置底涂溶剂瓶的第二放置架。

本方案通过支撑脚将支撑架支撑于风挡玻璃表面上；将玻璃清洁剂瓶放置在第一放置架上，且玻璃清洁剂瓶的瓶口朝下，将底涂溶剂瓶放置在第二放置架上，且底涂溶剂瓶的瓶口朝下；接着，涂装托架带动玻璃清洁剂瓶与底涂溶剂瓶沿环形轨道移动一圈，从而将玻璃清洁剂和底涂溶剂的涂抹在风挡玻璃的表面上。本方案的汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装其可提高汽车前后风挡玻璃的玻璃清洁剂和底涂溶剂的涂抹效率与涂抹一致性。

作为优选，第一放置架包括第一上限位套及位于第一上限位套下方的第一下限位套，第一上限位套的内外径大于第一下限位套的内外径。本方案的第一放置架用于放置玻璃清洁剂瓶，其结构简单，操作方便。

作为优选，第一上限位套与第一下限位套同轴。

作为优选，第二放置架包括第二上限位套及位于第二上限位套下方的第二下限位套，第二上限位套的内外径大于第二下限位套的内外径。本方案的第二放置架用于底涂溶剂瓶，其结构简单，操作方便。

作为优选，第二上限位套与第二下限位套同轴。

作为优选，环形轨道内设有连接平板，连接平板的中部设有支架把手。本方案的支架把手便于操作者移动支撑架。

作为优选，环形轨道的截断面为圆形，所述涂装托架上设有与环形轨道配合的半圆形卡座。

作为优选，涂装托架上设有托架把手。本方案的托架把手便于操作者移动涂装托架。

作为优选，支撑脚的下端设有橡胶垫。本方案的橡胶垫不仅可以避免支撑脚划伤风挡玻璃的表面；而且可以提高支撑架与风挡玻璃之间的摩擦力，这样在涂装托架移动过程中可以有效避免支撑架的移动，提高涂抹的准确性。

本实用新型的有益效果是：可提高汽车前后风挡玻璃的玻璃清洁剂和底涂溶剂的涂抹效率与涂抹一致性。

附图说明

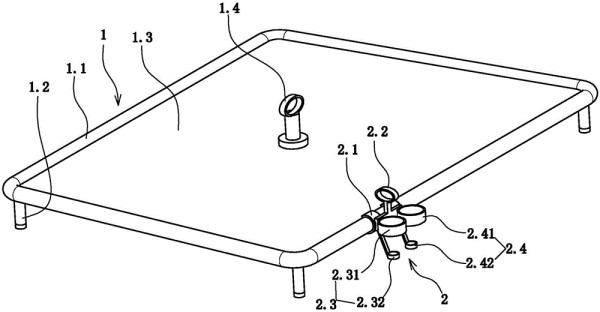

图1是本实用新型的汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装的一种结构示意图。

图2是是本实用新型的汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装在实际使用过程中的一种结构示意图。

图中：

支撑架1，环形轨道1.1，支撑脚1.2，连接平板1.3，支架把手1.4；

涂装托架2，半圆形卡座2.1，托架把手2.2，第一放置架2.3、第一上限位套2.31、第一下限位套2.32，第二放置架2.4、第二上限位套2.41、第二下限位套2.42；

玻璃清洁剂瓶3；底涂溶剂瓶4。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

如图1所示，一种汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装，包括支撑架1以及涂装托架2。

支撑架包括与汽车前后风挡玻璃的外形适配的环形轨道与用于支撑环形轨道1.1的支撑脚1.2。环形轨道呈矩形，且环形轨道的转角为圆弧过渡。环形轨道的截断面为圆形。环形轨道内设有连接平板1.3。连接平板的中部设有支架把手1.4。支架把手通过螺栓与连接平板相连接。支撑脚设置在环形轨道下方或连接平板下方。支撑脚为四个，四个支撑脚位于矩形的四个顶点位置。支撑脚的下端设有橡胶垫。

涂装托架能够沿环形轨道滑动。涂装托架上设有托架把手2.2。涂装托架上设有与环形轨道配合的半圆形卡座2.1。半圆形卡座能够沿环形轨道滑动。涂装托架通过半圆形卡座沿环形轨道滑动。

涂装托架上设有用于放置玻璃清洁剂瓶的第一放置架2.3及用于放置底涂溶剂瓶的第二放置架2.4。第一放置架与第二放置架沿环形轨道方向分布。

第一放置架包括第一上限位套2.31及位于第一上限位套下方的第一下限位套2.32。第一上限位套的内外径大于第一下限位套的内外径。第一上限位套与第一下限位套同轴。

第二放置架包括第二上限位套2.41及位于第二上限位套下方的第二下限位套2.42，第二上限位套的内外径大于第二下限位套的内外径。第二上限位套与第二下限位套同轴。

本实施例的汽车前后风挡玻璃清洁剂和底涂溶剂快速涂抹工装的具体使用如下：

如图1、图2所示；通过支撑脚将支撑架支撑于风挡玻璃表面上；将玻璃清洁剂瓶3放置在第一放置架上，且玻璃清洁剂瓶的瓶口朝下；将底涂溶剂瓶4放置在第二放置架上，且底涂溶剂瓶的瓶口朝下。

接着，涂装托架带动玻璃清洁剂瓶与底涂溶剂瓶沿环形轨道移动一圈，从而将玻璃清洁剂和底涂溶剂的涂抹在风挡玻璃的表面上。
