一种便于清洁的生活用拖把的制作方法

1.本实用新型涉及生活用品技术领域，具体为一种便于清洁的生活用拖把。

背景技术：

2.拖把，又称墩地抹布，指擦洗地面的长柄清洁工具，亦泛指长柄清洁工具。拖把应源于抹布，最传统的拖把，将一束布条捆扎在一个长木杆的一端就成了，简单，价廉。工作头由抹布块变成了一束布条，具有较强的去污能力。拖把是人们日常生活中打扫卫生必不可少的一种清洁用具，但在使用后，拖布上的杂物难以去除，用水清洗后，拖把没办法完全控干水，未控干水的拖把长时间放置后，拖布会发霉腐蚀，发出难闻的气味，而且容易滋生细菌，影响人们身体的健康。

技术实现要素：

3.本实用新型的目的在于提供一种便于清洁的生活用拖把，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种便于清洁的生活用拖把，包括伸缩拖把杆，所述伸缩拖把杆的顶部设置有把手，所述伸缩拖把杆的底端与固定板的顶部固定连接，所述固定板底部的两端分别与两个固定块的顶端固定连接，所述两个固定块之间固定连接有固定杆，所述固定杆上设置有拖布，所述伸缩拖把杆的下端套设有推块，且推块与伸缩拖把杆滑动连接，所述推块的底部与连接杆的顶端固定连接，所述连接杆的底端贯穿定位块的顶部，且延伸至定位块的内部与活动板的顶部固定连接，所述活动板的两侧设置有滚轮，且活动板通过滚轮与定位块两侧的内壁活动连接，所述活动板底部的两端分别与弹簧的顶端固定连接，所述弹簧的底端与定位块底部的内壁固定连接，所述活动板底部的中心处与推杆的顶端固定连接，所述推杆的底端贯穿定位块的底部，且延伸至定位块的外部与连接板的顶部固定连接，所述两个连接板之间设置有齿梳。
5.优选的，所述伸缩拖把杆上设置有固定螺栓。
6.优选的，所述把手上开设有悬挂孔。
7.优选的，所述连接杆的外侧设置有弹簧，所述弹簧的顶端与推块的底部固定连接，所述弹簧的底端与定位块的顶部固定连接。
8.优选的，所述定位块的一侧与固定板的一侧固定连接。
9.与现有技术相比，本实用新型的有益效果是：该便于清洁的生活用拖把，通过推动推块带动连接杆向下移动，连接杆带动活动板向下移动，活动板带动推杆向下移动，推杆带动连接板向下移动，连接板带动齿梳向下移动，通过齿梳对拖布进行挤压清理，推块和活动板向下移动时会压缩弹簧，通过弹簧的弹力能够使推块和齿梳复位，整个装置结构简单，使用方便，在清洗拖把的过程中，通过齿梳不仅能够将拖布上的杂物清除，而且能够对拖布进行挤压，将拖布的水分挤压出去，使拖布更容易控干，不会发霉腐蚀和滋生细菌，有效的防止了细菌影响人们身体的健康。
附图说明

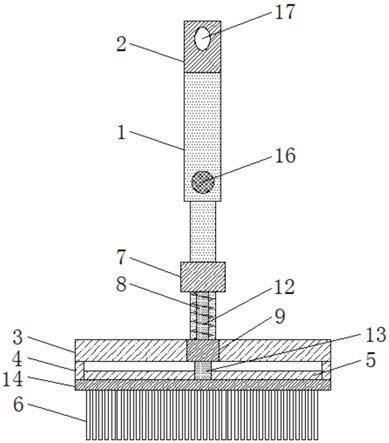

10.图1为本实用新型结构示意图；
11.图2为本实用新型结构侧视图；
12.图3为本实用新型定位块的结构剖视图；
13.图4为本实用新型齿梳的结构示意图。
14.图中：1、伸缩拖把杆；2、把手；3、固定板；4、固定块；5、固定杆；6、拖布；7、推块；8、连接杆；9、定位块；10、活动板；11、滚轮；12、弹簧；13、推杆；14、连接板；15、齿梳；16、固定螺栓；17、悬挂孔。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.请参阅图1
‑
4，本实用新型提供一种技术方案：一种便于清洁的生活用拖把，包括伸缩拖把杆1，伸缩拖把杆1上设置有固定螺栓16，伸缩拖把杆1的顶部设置有把手2，把手2上开设有悬挂孔17，伸缩拖把杆1的底端与固定板3的顶部固定连接，固定板3底部的两端分别与两个固定块4的顶端固定连接，两个固定块4之间固定连接有固定杆5，固定杆5上设置有拖布6，伸缩拖把杆1的下端套设有推块7，且推块7与伸缩拖把杆1滑动连接，推块7的底部与连接杆8的顶端固定连接，连接杆8的外侧设置有弹簧12，弹簧12的顶端与推块7的底部固定连接，弹簧12的底端与定位块9的顶部固定连接，定位块9的一侧与固定板3的一侧固定连接，连接杆8的底端贯穿定位块9的顶部，且延伸至定位块9的内部与活动板10的顶部固定连接，活动板10的两侧设置有滚轮11，且活动板10通过滚轮11与定位块9两侧的内壁活动连接，活动板10底部的两端分别与弹簧12的顶端固定连接，弹簧12的底端与定位块9底部的内壁固定连接，活动板10底部的中心处与推杆13的顶端固定连接，推杆13的底端贯穿定位块9的底部，且延伸至定位块9的外部与连接板14的顶部固定连接，两个连接板14之间设置有齿梳15，通过推动推块7带动连接杆8向下移动，连接杆8带动活动板10向下移动，活动板10带动推杆13向下移动，推杆13带动连接板14向下移动，连接板14带动齿梳15向下移动，通过齿梳15对拖布6进行挤压清理，推块7和活动板10向下移动时会压缩弹簧12，通过弹簧12的弹力能够使推块7和齿梳15复位，整个装置结构简单，使用方便，在清洗拖把的过程中，通过齿梳15不仅能够将拖布6上的杂物清除，而且能够对拖布6进行挤压，将拖布6的水分挤压出去，使拖布6更容易控干，不会发霉腐蚀和滋生细菌，有效的防止了细菌影响人们身体的健康。
17.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
