本技术涉及除尘，具体涉及一种生活用纸复卷机除尘系统。

背景技术：

1、生活用纸与我们的生活息息相关，它是由纸浆木纤维经过造纸机和后加工设备生产而来的。在原纸的生产以及后加工分切和复卷的过程中，纸张的纤维会被切断，这些细小的纤维就会飘散到车间的空气当中，形成纤维类的粉尘。现场的员工在工作时会吸入这些粉尘，对身体健康产生危害，另外，粉尘浓度过高可能会产生火灾和爆炸的潜在危害。因此，造纸厂车间内的粉尘治理问题一直是非常重要的。

2、目前大部分造纸厂会在车间内安装吸尘风管，将粉尘抽到户外的喷淋塔或者布袋除尘器当中。由于整个车间的空间很大，吸尘风管无法做到有效的除尘，导致了车间内的粉尘浓度依然很大，安全隐患依然存在。

3、另外，目前的除尘方式都是大空间的无组织吸风，工厂为了尽可能的把粉尘抽走，通过加大风机风量的方式，这样到了除尘风机的功率都在120kw以上，耗电量很大。很多工厂为了降低电费就主动关闭了除尘风机，造成粉尘无法及时抽离。

技术实现思路

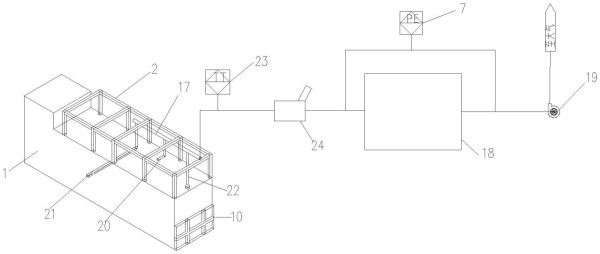

1、本实用新型的目的在于提供一种生活用纸复卷机除尘系统，以解决背景技术中提到的问题。为实现上述目的，本实用新型提供如下技术方案：一种生活用纸复卷机除尘系统，包括防尘罩，所述防尘罩上方和侧边设有顶部开口和侧边开口，顶部开口处安装有移动顶棚组件，侧边开口处安装有升降门组件，所述防尘罩内部安装有除尘风管组件，所述除尘风管组件连接除尘器，所述除尘器连接风机。

2、优选地，所述移动顶棚组件包括顶棚框架，所述顶棚框架上安装有顶棚防护板，所述顶棚框架两侧底部安装有滑轮，所述滑轮安装于滑轮轨道上，并可沿滑轮轨道移动，所述滑轮轨道安装于称重横梁上，所述称重横梁安装于防尘罩上，所述称重横梁和顶棚框架上安装有顶棚驱动组件。

3、优选地，所述顶棚驱动组件包括驱动齿条，所述驱动齿条安装于顶棚框架两侧，所述驱动齿条啮合驱动齿轮，所述驱动齿轮连接驱动电机，所述驱动电机安装于称重横梁上。

4、优选地，所述升降门组件包括升降门框架，所述升降门框架上安装有升降门防护板，所述升降门框架两侧连接连接件，所述连接件连接链条，所述链条连接链条驱动轮和链条从动轮，所述链条驱动轮和链条从动轮分别安装于驱动杆和从动杆两端，所述驱动杆和从动杆通过轴承安装于门框上，所述门框安装于侧边开口两侧，所述驱动杆其中一端连接升降门驱动电机。

5、优选地，所述除尘风管组件包括除尘风管，所述除尘风管连接吸尘管，所述吸尘管位于防尘罩内部，所述吸尘管上开有吸尘口，所述吸尘管上安装有风阀，所述除尘风管连接除尘器。

6、优选地，所述吸尘管包括侧向吸尘管、横向吸尘管和落地吸尘管。

7、优选地，所述除尘风管上安装有温度传感器和隔爆阀，所述温度传感器位于隔爆阀前端，所述隔爆阀位于除尘器前端，所述除尘器两端连接压差传感器。

8、优选地，所述防尘罩包括防尘罩框架，所述防尘罩框架上安装有防尘罩防护板。

9、优选地，所述顶棚防护板、升降门防护板和防尘罩防护板均为防静电亚克力板。

10、优选地，所述除尘风管上安装有泄灰口。

11、本实用新型的技术效果和优点：本系统利用防尘罩把车间大空间的除尘问题变成了罩子内部的小空间的除尘问题，方案更加容易实施，降低了除尘风机的功率，减少了耗电量，降低了企业成本；在防尘罩内合理布置吸尘管和吸尘口位置，能够最大限度的带走悬浮在空气中的粉尘以及地面的积尘；采用移动顶棚将结构，方便物料运输，同时采用齿轮齿条传动取代链条传动，在运行的过程中降低了粉尘过多所带来的故障隐患；通过流场模拟，合理布置吸尘口位置，能够最大限度的带走悬浮在空气中的粉尘以及地面的积尘。

技术特征：

1.一种生活用纸复卷机除尘系统，包括防尘罩，其特征在于：所述防尘罩上方和侧边设有顶部开口和侧边开口，顶部开口处安装有移动顶棚组件，侧边开口处安装有升降门组件，所述防尘罩内部安装有除尘风管组件，所述除尘风管组件连接除尘器，所述除尘器连接风机。

2.根据权利要求1所述的一种生活用纸复卷机除尘系统，其特征在于：所述移动顶棚组件包括顶棚框架，所述顶棚框架上安装有顶棚防护板，所述顶棚框架两侧底部安装有滑轮，所述滑轮安装于滑轮轨道上，并可沿滑轮轨道移动，所述滑轮轨道安装于称重横梁上，所述称重横梁安装于防尘罩上，所述称重横梁和顶棚框架上安装有顶棚驱动组件。

3.根据权利要求2所述的一种生活用纸复卷机除尘系统，其特征在于：所述顶棚驱动组件包括驱动齿条，所述驱动齿条安装于顶棚框架两侧，所述驱动齿条啮合驱动齿轮，所述驱动齿轮连接驱动电机，所述驱动电机安装于称重横梁上。

4.根据权利要求2所述的一种生活用纸复卷机除尘系统，其特征在于：所述升降门组件包括升降门框架，所述升降门框架上安装有升降门防护板，所述升降门框架两侧连接连接件，所述连接件连接链条，所述链条连接链条驱动轮和链条从动轮，所述链条驱动轮和链条从动轮分别安装于驱动杆和从动杆两端，所述驱动杆和从动杆通过轴承安装于门框上，所述门框安装于侧边开口两侧，所述驱动杆其中一端连接升降门驱动电机。

5.根据权利要求1所述的一种生活用纸复卷机除尘系统，其特征在于：所述除尘风管组件包括除尘风管，所述除尘风管连接吸尘管，所述吸尘管位于防尘罩内部，所述吸尘管上开有吸尘口，所述吸尘管上安装有风阀，所述除尘风管连接除尘器。

6.根据权利要求5所述的一种生活用纸复卷机除尘系统，其特征在于：所述吸尘管包括侧向吸尘管、横向吸尘管和落地吸尘管。

7.根据权利要求5所述的一种生活用纸复卷机除尘系统，其特征在于：所述除尘风管上安装有温度传感器和隔爆阀，所述温度传感器位于隔爆阀前端，所述隔爆阀位于除尘器前端，所述除尘器两端连接压差传感器。

8.根据权利要求4所述的一种生活用纸复卷机除尘系统，其特征在于：所述防尘罩包括防尘罩框架，所述防尘罩框架上安装有防尘罩防护板。

9.根据权利要求8所述的一种生活用纸复卷机除尘系统，其特征在于：所述顶棚防护板、升降门防护板和防尘罩防护板均为防静电亚克力板。

10.根据权利要求5所述的一种生活用纸复卷机除尘系统，其特征在于：所述除尘风管上安装有泄灰口。

技术总结
本技术公开了一种生活用纸复卷机除尘系统，包括防尘罩，防尘罩上方和侧边设有顶部开口和侧边开口，顶部开口处安装有移动顶棚组件，侧边开口处安装有升降门组件，防尘罩内部安装有除尘风管组件，所述除尘风管组件连接除尘器，所述除尘器连接风机。本系统利用防尘罩把车间大空间的除尘问题变成了罩子内部的小空间的除尘问题，方案更加容易实施，降低了除尘风机的功率，减少了耗电量，降低了企业成本；在防尘罩内合理布置吸尘管和吸尘口位置，能够最大限度的带走悬浮在空气中的粉尘以及地面的积尘；采用移动顶棚将结构，方便物料运输，同时采用齿轮齿条传动取代链条传动，在运行的过程中降低了粉尘过多所带来的故障隐患。

技术研发人员：席光宇,李军
受保护的技术使用者：本真能源科技（上海）有限公司
技术研发日：20230606
技术公布日：2024/1/15
