生活废水回收冲厕节水系统的制作方法

利用灰水回收系统处理生活废水，用于冲厕或绿化灌溉 #生活技巧# #节省生活成本# #节约生活成本# #节水设备购买#

本实用新型涉及节能节水设备技术领域，尤其是生活废水回收冲厕节水系统。

背景技术：

水是生命之源，是地球上一切生命赖以生存的重要物质，是人类社会生存和发展不可替代的自然资源，但是水资源在自然界是有限的。我国水资源总量为28000 亿立方米，占全球水资源总量的6%，居世界第四位，但人均水资源却很少，占有量仅为世界人均占有量的1/4，许多地区都存在着严重的缺水问题。伴随着我国经济的飞速发展，污水的排放量也逐渐增大，解决水资源污染和短缺的问题迫在眉睫，在这种情况下，废水开发与回用技术得到了迅速发展。随着我国高等教育的发展，高校扩建扩招，目前我国高校在校生约2290万人，日用水量是巨大的，校园绿化、学生公寓冲厕等消耗大量自来水，造成资源的浪费，并且节水型校园数量很少，管理水平和节水效益参差不齐，因此在高校区启用废水回用系统，对节约水资源，有着重要的现实意义。

现在许多高校寝室都设有独立卫生间，方便了同学们的生活。但是很多卫生间冲水用干净的自来水，造成了大量的水资源浪费。在学校环境中所排的生活污水，一般都是洗漱、洗衣用水，相对而言比较干净，可以收集起来利用。

技术实现要素：

为了解决上述技术问题，本实用新型提供生活废水回收冲厕节水系统，所述的系统设置在高校卫生间洗漱台下方，收集生活污水，流入本系统中储水器内水满时，多余生活污水通过溢水口排走，溢水口与生活污水管连接，以实现一部分污水排走，一部分存储起来；

通过本系统中控制阀作用，踩下脚踏开关，储水器中的污水箱污水先排放出来，冲洗污物，再通过自来水箱自来水洁厕，来解决污水存储后冲洗厕所和洁厕，在污水箱与自来水箱之间开设连通孔，来处理污水箱污水水量不足时，自来水箱及时补水冲洗厕所和洁厕；

本系统对生活污水进行储存和二次冲厕再利用，冲洗洁厕过程水量稳定可调，使用方便可靠，不需要额外耗能，达到节约用水的目的。

本实用新型采取的技术方案是：

生活废水回收冲厕节水系统，所述的系统包括储水器，储水器包括自来水箱、污水箱和控制阀，储水器设置在洗漱台下方；

污水箱一侧顶部设置有溢水口，溢水口与生活污水管连通，污水箱顶部设有污水进水口，与洗漱台底部管道连通，污水箱底部通过污水箱出水管与控制阀连接；

自来水箱上部一侧设置有自来水进水口，自来水进水口与自来水管连接，自来水箱内安装有第一杠杆水位控制开关，第一杠杆水位控制开关包括第一浮块和第一杠杆，第一杠杆活动设置在自来水箱内壁，其一端顶设自来水进水口，另一端连接第一浮块，自来水箱底部通过自来水箱出水管与控制阀连接；

控制阀包括控制阀管体，控制阀管体连通至蹲便器内，控制阀管体末端上部设置有脚踏开关，脚踏开关设置在蹲便器上方。

进一步，所述的自来水箱、污水箱为四方形，自来水箱与污水箱一体连接，自来水箱至多储存两升自来水，污水箱至多储存三十升水，污水箱四角底部设置支撑架支设在地面上。

进一步，所述的控制阀管体为圆柱形，圆柱形控制阀管体内部由上至下依次设置有调压筒和弹簧、活塞、压板、挡板、联动拉线；

挡板滑动设置在控制阀管体底部一侧，沿管体长度方向移动，挡板的形状为弧形平板状，规格至少与自来水箱出水管、污水箱出水管直径相匹配；

活塞包括一体连接的活塞柱和气室，活塞柱为弧形板，气室为中空的弧形板，气室底部设有单向排气孔，弹簧设置在活塞顶部与控制阀盖之间，控制阀盖盖设在控制阀管体顶部，调压筒一端与气室连通，另一端穿出控制阀盖顶部且由气门调节螺丝固定在控制阀盖顶部上；

一体连接的活塞柱和气室底部连接处铰接设有压板，压板中部与联动拉线一端连接，压板另一端活动卡接在挡板顶部；

联动拉线另一端与脚踏开关连接。

进一步，所述的自来水箱和污水箱之间设有连通孔，污水箱内部的连通孔处设置有第二杠杆水位控制开关，第二杠杆水位控制开关包括第二浮块和第二杠杆，第二杠杆活动设置在污水箱内壁，其一端顶设连通孔，另一端连接第二浮块，当污水箱液面低于一定值时，自来水箱的水会流向污水箱，使污水箱有十升水，保证冲厕最低水位，即使在没有生活污水流入的情况下也可以正常冲厕。

本实用新型具有的有益效果是：

本实用新型制作简单、价格低廉，比起大型的节水设备易安装、花费小、占地少、易保养维修，适合高校宿舍间广泛应用，节省大量的水资源，市场前景较为可观，能产生巨大的经济效益和社会价值。具体来说：

1、双水箱连通器设计，解决了污水箱水量不足，由自来水箱补充水，保证了正常使用；

2、控制阀设计，先出污水冲厕，再出自来水洁厕，水量通过气门调节螺丝可调；

3、纯机械结构，结构合理，稳定可靠，不需要额外耗能，解决了生活污水排放和利用问题，冲厕洁厕效果良好，具有很好地社会效益和经济效益。

附图说明

图1是现有冲厕系统的结构示意图。

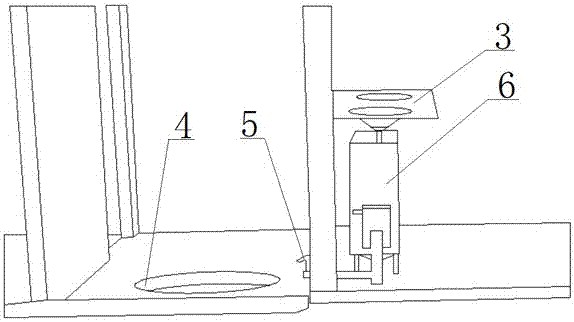

图2是本实用新型的结构示意图。

图3是图2中储水器的结构示意图。

图4是图3中控制阀的半剖结构示意图。

图5是图3中控制阀的工作状态示意图一。

图6是图3中控制阀的工作状态示意图二。

图7是图3中控制阀的工作状态示意图三。

图中：1-自来水管；2-生活污水管；3-洗漱台；4-蹲便器；5-脚踏开关；6-储水器；61-自来水箱；611-自来水进水口；612-第一杠杆水位控制开关；62-连通孔；63-污水箱；631-溢水口；632-污水进水口；633-第二杠杆水位控制开关；64-自来水箱出水管；65-污水箱出水管；

7-控制阀；71-联动拉线；72-控制阀管体；73-活塞；731-气室；732-单向排气孔；74-弹簧；75-压板；76-挡板；77-调压筒；78-控制阀盖；79-气门调节螺丝。

具体实施方式

以下将结合附图和实例对本实用新型风力手摇两用便携发电器作出进一步的描述。

如图1所示，洗漱台3内生活污水直接排入生活污水管2流走，而冲厕用水来自自来水管1的自来水，最终排向厕所排污管流走。

如图2-4所示，生活废水回收冲厕节水系统，所述的系统包括储水器6，储水器6包括自来水箱61、污水箱63和控制阀7，储水器6设置在洗漱台3下方；

污水箱63一侧顶部设置有溢水口631，溢水口631与生活污水管2连通，污水箱63顶部设有污水进水口632，与洗漱台3底部管道连通，污水箱63底部通过污水箱出水管65与控制阀7连接；

自来水箱61上部一侧设置有自来水进水口611，自来水进水口611与自来水管1连接，自来水箱61内安装有第一杠杆水位控制开关612，第一杠杆水位控制开关612包括第一浮块和第一杠杆，第一杠杆活动设置在自来水箱61内壁，其一端顶设自来水进水口611，另一端连接第一浮块，自来水箱61底部通过自来水箱出水管64与控制阀7连接；

自来水箱61中液面低时，第一杠杆水位控制开关612会自动打开，自来水流入自来水箱61内；当液面上升到一定高度，第一浮块25上浮，连接第一浮块的第一杠杆压住自来水进水口611，停止进水；

控制阀7包括控制阀管体72，控制阀管体72连通至蹲便器4内，控制阀管体72末端上部设置有脚踏开关5，脚踏开关5设置在蹲便器4上方。

所述的自来水箱61、污水箱63为四方形，自来水箱61与污水箱63一体连接，自来水箱61至多储存两升自来水，污水箱63至多储存三十升水，污水箱63四角底部设置支撑架支设在地面上。

所述的控制阀管体72为圆柱形，圆柱形控制阀管体72内部由上至下依次设置有调压筒77和弹簧74、活塞73、压板75、挡板76、联动拉线71；

挡板76滑动设置在控制阀管体72底部一侧，沿管体长度方向移动，挡板76的形状为弧形平板状，规格至少与自来水箱出水管64、污水箱出水管65直径相匹配；

活塞73包括一体连接的活塞柱和气室731，活塞柱为弧形板，气室731为中空的弧形板，气室731底部设有单向排气孔732，弹簧74设置在活塞73顶部与控制阀盖78之间，控制阀盖78盖设在控制阀管体72顶部，调压筒77一端与气室731连通，另一端穿出控制阀盖78顶部且由气门调节螺丝79固定在控制阀盖78顶部上；

一体连接的活塞柱和气室731底部连接处铰接设有压板75，压板75中部与联动拉线71一端连接，压板75另一端活动卡接在挡板76顶部；

联动拉线71另一端与脚踏开关5连接。

所述的自来水箱61和污水箱63之间设有连通孔62，污水箱63内部的连通孔62处设置有第二杠杆水位控制开关633，第二杠杆水位控制开关633包括第二浮块和第二杠杆，第二杠杆活动设置在污水箱63内壁，其一端顶设连通孔62，另一端连接第二浮块，当污水箱63液面低于一定值时，自来水箱61的水会流向污水箱63，使污水箱63有十升水，保证冲厕最低水位，即使在没有生活污水流入的情况下也可以正常冲厕。

本实用新型的工作原理和工作过程：

如图5所示，不冲厕时，控制阀7内的弹簧74压着活塞73在下限位置，活塞73堵住自来水箱出水管64，挡板76堵塞污水箱出水管65，此时不会出水。

如图6所示，当冲厕时，踩厕所脚踏开关5，联动拉线71上提，首先拉起压板75，压板75扣设在挡板76内，接着联动拉线71拉动活塞73、压板75及挡板76向上运动，与此同时，单向排气孔732排出气室731中的气体，污水箱出水管65逐渐打开，污水排出控制阀7引入蹲便器4冲洗污物；

如图7所示，在脚踏开关5拉动联动拉线71让活塞73向上运动到达上限位置时，污水箱出水管65完全打开，而自来水箱出水管64依然封闭，松开脚踏开关5，由于拉线拉力消失，压板75与挡板76分开，挡板76逐渐向下滑动关闭污水箱出水管65，活塞73在弹簧74恢复形变压力下，向下运动，气室731内缓慢充气，延缓活塞向下运动的速度，自来水箱出水管64流出自来水洁厕，最终活塞73恢复到下限位置，自来水箱出水管64和污水箱出水管65关闭，一次冲厕和洁厕运动完成。

以上所述，仅为本实用新型较佳的具体实施方案。但是，本实用新型的保护范围不仅局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化和替换，都应该涵盖在本实用新型的保护范围内。
