本技术涉及生活用品领域，特别涉及一种厨房刀具放置架。

背景技术：

1、刀具放置架是一种常见的厨房用品，刀具放置架的使用避免了刀具直接接触厨房台面，增加了刀具与空气的接触面积，避免了刀具表面由于潮湿滋生细菌，现有的放置架上的放置孔为了通用大部分尺寸的刀具，放置孔的尺寸大于刀具的尺寸，因此刀具放置在放置架后，由于没有限制措施，刀具在放置孔中晃动，刀具的晃动会影响放置架的稳定性，因此需要一种限制刀具晃动的厨房刀具放置架。

技术实现思路

1、本实用新型的目的在于提供一种厨房刀具放置架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种厨房刀具放置架，包括底座，所述底座的顶部对称设置有多组立杆，多根所述立杆的顶部设置有第一固定板，所述第一固定板的顶部开设有多个用于刀具放置的放置槽，所述放置槽的顶部穿插连接有用于调节刀具的固定构件，所述固定构件包括移动条，所述移动条的底部且位于放置槽的内部设置有固定构件。

4、优选的，所述固定构件包括多个连接块，多个所述连接块的顶部固定连接于移动条的底部，所述连接块的两侧均穿插连接有第二固定板，所述第二固定板与连接块的穿插处开设有移动槽，两个所述移动槽的相邻侧对称开设有两组连通孔。

5、优选的，两个所述第二固定板靠近移动槽的一侧均对称设置有移动杆，所述移动杆远离第二固定板的一端穿插连接于连通孔的内部，两个所述移动杆的一端且位于连通孔的内部套设有压板，两个所述压板的相邻侧固定连接有压缩弹簧，所述压缩弹簧的两端的中部与移动杆的一端穿插连接。

6、优选的，两组所述连通孔的相邻侧对称开设有压缩孔，所述第二固定板靠近移动槽的一侧且位于两组移动杆的相邻侧固定连接有推杆，所述推杆的一端穿插连接于压缩孔的内部，所述推杆的一端且位于压缩孔的内部固定连接有推板，所述压缩孔的一端且位于推板远离推杆的一侧设置有压缩区。

7、优选的，所述推杆的外侧且位于压缩孔的另一端套设有用于封闭压缩孔的密封环。

8、优选的，所述底座的底部固定连接有用于增大放置架底部摩擦力的橡胶垫。

9、优选的，多个所述立杆的相邻侧穿插连接有多个连接杆。

10、本实用新型的技术效果和优点：

11、本实用新型利用压缩弹簧与压缩区组合的结构设计，通过在放置槽的顶部设置有固定构件，将刀具插入放置槽中，推动移动条，移动条底部的连接块两侧的第二固定板与放置槽的内壁相互摩擦，第二固定板在压缩弹簧与压缩区的驱动下与放置槽内壁紧密接触，从而实现移动条固定刀具的目的，该设计避免了放置刀具时，刀具在放置架上晃动的问题，降低了放置架因为刀具晃动而摇晃的问题。

技术特征：

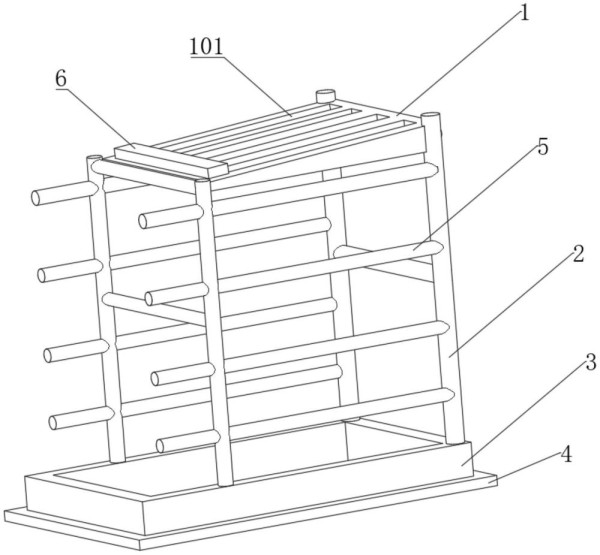

1.一种厨房刀具放置架，包括底座（3），所述底座（3）的顶部对称设置有多组立杆（2），多根所述立杆（2）的顶部设置有第一固定板（1），其特征在于，所述第一固定板（1）的顶部开设有多个用于刀具放置的放置槽（101），所述放置槽（101）的顶部穿插连接有用于调节刀具的固定构件，所述固定构件包括移动条（6），所述移动条（6）的底部且位于放置槽（101）的内部设置有固定构件。

2.根据权利要求1所述的一种厨房刀具放置架，其特征在于，所述固定构件包括多个连接块（7），多个所述连接块（7）的顶部固定连接于移动条（6）的底部，所述连接块（7）的两侧均穿插连接有第二固定板（8），所述第二固定板（8）与连接块（7）的穿插处开设有移动槽（701），两个所述移动槽（701）的相邻侧对称开设有两组连通孔（702）。

3.根据权利要求2所述的一种厨房刀具放置架，其特征在于，两个所述第二固定板（8）靠近移动槽（701）的一侧均对称设置有移动杆（9），所述移动杆（9）远离第二固定板（8）的一端穿插连接于连通孔（702）的内部，两个所述移动杆（9）的一端且位于连通孔（702）的内部套设有压板（10），两个所述压板（10）的相邻侧固定连接有压缩弹簧（11），所述压缩弹簧（11）的两端的中部与移动杆（9）的一端穿插连接。

4.根据权利要求3所述的一种厨房刀具放置架，其特征在于，两组所述连通孔（702）的相邻侧对称开设有压缩孔（703），所述第二固定板（8）靠近移动槽（701）的一侧且位于两组移动杆（9）的相邻侧固定连接有推杆（12），所述推杆（12）的一端穿插连接于压缩孔（703）的内部，所述推杆（12）的一端且位于压缩孔（703）的内部固定连接有推板（14），所述压缩孔（703）的一端且位于推板（14）远离推杆（12）的一侧设置有压缩区（15）。

5.根据权利要求4所述的一种厨房刀具放置架，其特征在于，所述推杆（12）的外侧且位于压缩孔（703）的另一端套设有用于封闭压缩孔（703）的密封环（13）。

6.根据权利要求1所述的一种厨房刀具放置架，其特征在于，所述底座（3）的底部固定连接有用于增大放置架底部摩擦力的橡胶垫（4）。

7.根据权利要求1所述的一种厨房刀具放置架，其特征在于，多个所述立杆（2）的相邻侧穿插连接有多个连接杆（5）。

技术总结
本技术公开了一种厨房刀具放置架，包括底座，底座的顶部对称设置有多组立杆，多根立杆的顶部设置有固定板，固定板的顶部开设有多个放置槽，放置槽的顶部穿插连接有固定构件，固定构件包括移动条，移动条的底部且位于放置槽的内部设置有固定构件；本技术利用压缩弹簧与压缩区组合的结构设计，通过在放置槽的顶部设置有固定构件，将刀具插入放置槽中，推动移动条，移动条底部的连接块两侧的固定板与放置槽的内壁相互摩擦，固定板在压缩弹簧与压缩区的驱动下与放置槽内壁紧密接触，从而实现移动条固定刀具的目的，该设计避免了放置刀具时，刀具在放置架上晃动的问题，降低了放置架因为刀具晃动而摇晃的问题。

技术研发人员：杨景富,许白云
受保护的技术使用者：阳江市阳东区盛慧美工贸有限公司
技术研发日：20230905
技术公布日：2024/6/26
