一种老人多功能辅助行走装置

如何使用拐杖辅助老人行走 #生活技巧# #居家生活技巧# #家庭护理技巧# #老人健康照护方法#

本技术涉及老人辅助行走装置，具体为一种老人多功能辅助行走装置。

背景技术：

1、随着社会老年化问题的加剧，市面上对于老人辅助行走装置的需求和要求也越来越高，它可以辅助一些行走不便的老人完成自主行走、方便了老年人的生活，然而，其实际利用时还是存在一些缺陷。

2、老人辅助行走装置往往只能实现对于老人的支撑和配合脚轮辅助行走的作用，它不能依据使用者的体型实现扶手高度的调节、也不易满足一些需要长期吸氧的老年使用者需求，这导致装置的功能性差，再有，它的结构灵活度低下、不易实现拼装和折叠需求，这导致装置的适用性差。

技术实现思路

1、本实用新型的目的在于提供一种老人多功能辅助行走装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种老人多功能辅助行走装置，包括侧支撑骨架和操作扶手，所述侧支撑骨架上均匀插接有连接折叠杆，所述连接折叠杆上方的侧支撑骨架之间活动连接有坐板，所述坐板的顶部安装有海绵坐垫，所述坐板的两侧皆活动连接有连接卡扣，所述侧支撑骨架靠近坐板的一侧固定有和连接卡扣相匹配的锁紧凸块，所述侧支撑骨架的顶部设置有高度调节槽，所述高度调节槽的内部滑动连接有高度调节臂，所述操作扶手焊接于高度调节臂的顶部，相邻的所述操作扶手之间安装有橡胶限位带，所述侧支撑骨架上安装有可伸缩输液杆，且所述可伸缩输液杆上安装有医用氧气面罩和氧气袋。

3、优选的，所述侧支撑骨架设置有2个，所述连接折叠杆上设置有限位螺丝，所述连接折叠杆和侧支撑骨架之间通过螺丝构成拆卸安装结构，使得装置实现了分体式的优点、便于拼装。

4、优选的，所述侧支撑骨架底部的两端皆安装有脚轮，且所述脚轮上设置有刹车片，使其装置便于移动和制动。

5、优选的，所述高度调节槽上螺纹连接有和高度调节臂相匹配的调节旋钮，所述操作扶手的两端皆套装有海绵套，使其提升了手扶处的柔软防滑性。

6、优选的，所述可伸缩输液杆的底部焊接有螺纹卡柱，所述侧支撑骨架上设置有和螺纹卡柱相匹配的螺纹卡槽，使其便于实现可伸缩输液杆的独立拆装维护。

7、优选的，所述坐板的两侧分别和侧支撑骨架之间设置有阻尼转轴，使其便于实现坐板的翻转折叠。

8、优选的，所述海绵坐垫底部的四个拐角处皆设置有预留块，所述坐板上设置有和预留块相卡接的预留孔，使其便于实现海绵坐垫的独立拆解清理。

9、优选的，所述橡胶限位带的两侧皆均匀固定有固定片，所述固定片和操作扶手之间设置有螺丝，使其便于实现橡胶限位带的拆装维护。

10、与现有技术相比，本实用新型的有益效果是：

11、(1)、该老人多功能辅助行走装置通过安装有高度调节臂和橡胶限位带等，使得装置优化了自身的性能，一方面使用者可以利用高度调节臂和高度调节槽之间的滑动连接作用、配合调节旋钮的锁紧限位作用、实现对于操作扶手使用高度的调整，另一方面通过在装置上设置有橡胶限位带、便于使用者在辅助行走时、前倾靠在橡胶限位带上、实现支撑，再有，利用可拆换的海绵套和海绵坐垫提升了装置接触时的柔软度、提升了使用的舒适度；

12、(2)、该老人多功能辅助行走装置通过安装有坐板和阻尼转轴等，使得装置优化了自身的结构，一方面通过将装置设置为侧支撑骨架和连接折叠杆构成的拼装结构体、使得装置便于收纳和运输，另一方面使用者可以利用连接折叠杆和限位螺丝的作用，实现装置的横向折叠变形，且利用坐板和阻尼转轴的作用、可以实现坐板的翻转折叠，并且利用连接卡扣和锁紧凸块构成的卡合限位作用、可以对调整为使用状态的坐板进行限位锁紧，这使得装置实现了可拼装可折叠变形的优点、灵活性高；

13、(3)、该老人多功能辅助行走装置通过安装有医用氧气面罩和氧气袋等，使得装置实际操作时，通过在装置上加装带有医用氧气面罩和氧气袋的可伸缩输液杆，使得装置便于满足需要吸氧的老人的使用需求、增强了装置的功能性，其次，使用者可以利用螺纹卡柱和侧支撑骨架之间的螺纹连接作用，依据使用需求、实现可伸缩输液杆的灵活拆装。

技术特征：

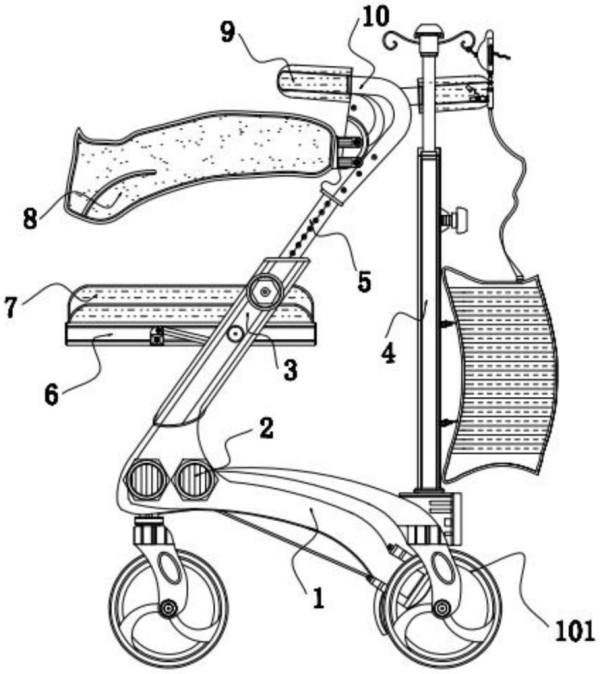

1.一种老人多功能辅助行走装置，其特征在于，包括侧支撑骨架(1)和操作扶手(10)，所述侧支撑骨架(1)上均匀插接有连接折叠杆(2)，所述连接折叠杆(2)上方的侧支撑骨架(1)之间活动连接有坐板(6)，所述坐板(6)的顶部安装有海绵坐垫(7)，所述坐板(6)的两侧皆活动连接有连接卡扣(15)，所述侧支撑骨架(1)靠近坐板(6)的一侧固定有和连接卡扣(15)相匹配的锁紧凸块(16)，所述侧支撑骨架(1)的顶部设置有高度调节槽(3)，所述高度调节槽(3)的内部滑动连接有高度调节臂(5)，所述操作扶手(10)焊接于高度调节臂(5)的顶部，相邻的所述操作扶手(10)之间安装有橡胶限位带(8)，所述侧支撑骨架(1)上安装有可伸缩输液杆(4)，且所述可伸缩输液杆(4)上安装有医用氧气面罩(12)和氧气袋(13)。

2.根据权利要求1所述的一种老人多功能辅助行走装置，其特征在于：所述侧支撑骨架(1)设置有2个，所述连接折叠杆(2)上设置有限位螺丝，所述连接折叠杆(2)和侧支撑骨架(1)之间通过螺丝构成拆卸安装结构。

3.根据权利要求1所述的一种老人多功能辅助行走装置，其特征在于：所述侧支撑骨架(1)底部的两端皆安装有脚轮(101)，且所述脚轮(101)上设置有刹车片。

4.根据权利要求1所述的一种老人多功能辅助行走装置，其特征在于：所述高度调节槽(3)上螺纹连接有和高度调节臂(5)相匹配的调节旋钮，所述操作扶手(10)的两端皆套装有海绵套(9)。

5.根据权利要求1所述的一种老人多功能辅助行走装置，其特征在于：所述可伸缩输液杆(4)的底部焊接有螺纹卡柱(14)，所述侧支撑骨架(1)上设置有和螺纹卡柱(14)相匹配的螺纹卡槽。

6.根据权利要求1所述的一种老人多功能辅助行走装置，其特征在于：所述坐板(6)的两侧分别和侧支撑骨架(1)之间设置有阻尼转轴(17)。

7.根据权利要求1所述的一种老人多功能辅助行走装置，其特征在于：所述海绵坐垫(7)底部的四个拐角处皆设置有预留块(18)，所述坐板(6)上设置有和预留块(18)相卡接的预留孔。

8.根据权利要求1所述的一种老人多功能辅助行走装置，其特征在于：所述橡胶限位带(8)的两侧皆均匀固定有固定片(11)，所述固定片(11)和操作扶手(10)之间设置有螺丝。

技术总结
本技术公开了一种老人多功能辅助行走装置，包括侧支撑骨架和操作扶手，所述侧支撑骨架上均匀插接有连接折叠杆，所述连接折叠杆上方的侧支撑骨架之间活动连接有坐板。本技术通过安装有高度调节臂和橡胶限位带等，使得装置优化了自身的性能，一方面使用者可以利用高度调节臂和高度调节槽之间的滑动连接作用、配合调节旋钮的锁紧限位作用、实现对于操作扶手使用高度的调整，另一方面通过在装置上设置有橡胶限位带、便于使用者在辅助行走时、前倾靠在橡胶限位带上、实现支撑，再有，利用可拆换的海绵套和海绵坐垫提升了装置接触时的柔软度、提升了使用的舒适度。

技术研发人员：秦日鑫,刘巍
受保护的技术使用者：北华大学
技术研发日：20231107
技术公布日：2024/8/26
