智能弃流井液压闸门雨污分流设备

一．太阳能自控截污装置为不使用机械式装置，为成套一体化设备，型号：DN150-DN800多种型号，利用水位及浮球给应的信号，来控制油缸的启动实现太阳能自控截污装置对截污管口的启合；
二．太阳能智能弃流井液压闸门雨污分流设备；
三．太阳能自控截污装置的密封框将传动及执行机构密封起来，从而保证整体装置传动的稳定性，从而避免出现卡阻现象；
四．太阳能自控截污装置内置闸板可任意限位高度（限位幅度为0~截污管口径）；

太阳能智能弃流井液动限流闸门雨污分流设备
五．污水口不**雨水口（参考适用工况标高）。

降雨初期
降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时浮筒在浮力的作用下带动自控截污装置闸板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网；
降雨中后期
随着降雨的继续，井体内的水位进一步上升，此时浮筒带动自控截污装置闸板完全关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内排水口排出；
降雨结束
随着现状合流管内水位下降，浮筒带动自控截污装置闸板逐步开启，并恢复到初始状态。

产品详解

太阳能液压自控闸门是一种中雨污分流设备,安装于混凝土截流井中,也可做一体的成品井。在雨污混流管网末端挖造截流井,在雨水口和污水口安装液压闸门。通过闸门的启闭达到雨污分流的效果。

两个闸门为一开一合,即晴天境内液位低,污水闸门打开,雨水闸门则关闭,井内污水正常流入污水处理厂；雨天井内液位高,污水闸门关闭,雨水闸门开启,雨水流入雨水管网。通过液位传感和雨量传感精准的达到雨污分流的自动切换。在很多城市得到了较好的应用,解决了多年来雨污混流的问题。

该设备由太阳能提供运行电力,运行成本低,主体材质选取不锈钢304,经久耐用,由液压提供执行动力,安全稳定。

合肥太阳能液压闸门，一体化预制泵站供应商合肥太阳能截污井，一体化预制泵站合肥液动限流闸门，太阳能雨污分流设备广州智能截流井设备，浮筒式自控截污装置深圳ABS楼宇分流器

市电智能弃流井液压闸门雨污分流设备
日前，六横镇峧头河、台门河智能截污系统工程正式实施，**台智能截污控制装置安装完成并进入调试阶段。据悉，该装置提供太阳能蓄电，能根据弃流井内水位高低、雨量感应自动开关雨污水闸门，且装置可进行手机远程控制，能通过切换手动和自动功能，分流初期雨污水，避免河道污染，实现六横剿劣的智能升级。

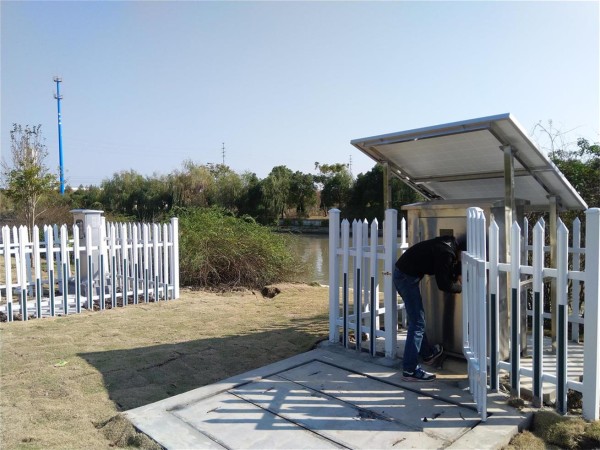

　　近日，笔者在峧头河香榭足浴门口段看到，弃流井的浇筑已经完成，一台太阳能接收设备安装在雨水口末端。据介绍，该装置可通过太阳能供电，蓄电池充满情况下可提供600次雨污水闸门的启闭。弃流井内设有雨水闸、污水闸两个闸门，并装有液压感应设备和水位计。当天气晴好，弃流井水位较低时，污水闸门打开，所有雨水、污水进入污水管网；当遇到雨天，雨量较大、弃流井水位高出警戒线时，污水闸门关闭，雨水闸门打开，雨水直接排入河道。

　　“峧头河附近居民人数、餐饮店数量众多，居民生活污水、垃圾房污水、餐饮污水等都混在一起，直接排入峧头河，对河道生态影响很大。”六横管委会规划建设与交通局工作人员朱凡告诉笔者，通过水位变化来智能操控雨污水闸门，能很大程度上减少污水直排河道，避免峧头河河道污染。

　　据了解，自开始备战“劣Ⅴ类水”剿灭战以来，六横对辖区61条河道进行了地毯式排查，50个劣Ⅴ类水体列入剿劣战目标。六横镇峧头河、台门河智能截污系统工程计划在主要河道的每个雨水出口都安装一个智能截污控制装置，预计将于本月底初步完工。截至目前，已完成弃流井浇筑2个，安装智能截污控制装置1台。
智能弃流井液压闸门雨污分流设备
设备简介
太阳能液压自控闸门是一种新型的雨污分流设备，也是无锡浩润环保科技有限公司主打的专例产品，安装于截流井内的污水口与雨水口。安装简单，由太阳能供电，自动化运行*人员操作，成本低，能精准的实现雨污分流的切换。
设备原理
该设备在晴天时处于正常状态，即污水闸门打开，雨水闸门关闭，截流井正常排污；在雨天时，初期雨水随着生活污水流入污水管网，随着雨量增大液位升高，污水闸门自动关闭，雨水闸门自动打开截流井发挥排涝作用；当降雨停止，井内液位下降，设备恢复正常排污状态。
设备构造
太阳能液压自控闸门由太阳能系统、液压系统、控制系统、闸门系统构成。主体结构为不锈钢304材质做成，抗腐蚀能力优秀；配置四块蓄电池即便连续阴雨天气，设备在七天内也能正常供电运行；提供手动液压站，防止设备故障也可以开启闸门；智能化系统，*人员操作，具备远程操控功能。
降雨中后期
随着降雨的继续，井体内的水位进一步上升，此时浮筒带动自控截污装置闸板完全关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内排水口排出；
降雨结束
随着现状合流管内水位下降，浮筒带动自控截污装置闸板逐步开启，并恢复到初始状态。
产品详解
太阳能液压自控闸门是一种中雨污分流设备,安装于混凝土截流井中,也可做一体的成品井。在雨污混流管网末端挖造截流井,在雨水口和污水口安装液压闸门。通过闸门的启闭达到雨污分流的效果。
两个闸门为一开一合,即晴天境内液位低,污水闸门打开,雨水闸门则关闭,井内污水正常流入污水处理厂；雨天井内液位高,污水闸门关闭,雨水闸门开启,雨水流入雨水管网。通过液位传感和雨量传感精准的达到雨污分流的自动切换。在很多城市得到了较好的应用,解决了多年来雨污混流的问题。
该设备由太阳能提供运行电力,运行成本低,主体材质选取不锈钢304,经久耐用,由液压提供执行动力,安全稳定。
公司介绍
无锡福盛环保科技有限公司是一家*的环保产品制造公司，主营一体化预制泵站，太阳能污水处理设备，玻璃钢化粪池、隔油池等玻璃钢制品，各类雨污分流装置，雨水回收设备。
设备工作原理
该设备用于雨污分流建设，安装于弃流井中的污水出口与雨水出口上。
设备在正常状态下，污水闸门开启，雨水闸门关闭，井内污水经由污水口流进污水管网。
若是天阴降雨，控制系统通过传感器感应的即时雨量和液位自动开启雨水闸门，并同时关闭污水闸门。井内雨水顺着雨水口排出。
待降雨逐渐停止，传感器感应到逐步减小的雨量值和下降的液位值，一旦达到设定的数值，控制系统立即关闭雨水闸门，开启污水闸门继续排污。设备恢复到常规状态。
简而言之，根据雨量大小和井内水位高低从而启闭闸门，进行雨污分流，即晴天排污，雨天排涝。
设备安装注意事项

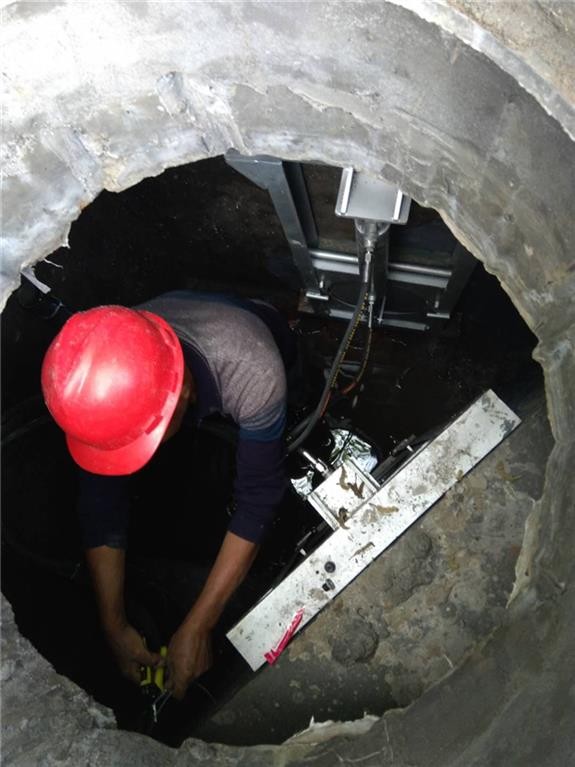

1、弃流井井壁要做的平滑光洁，避免闸门与井壁贴不严实导致漏水，膨胀螺丝要紧紧的打进井壁，防止闸门固定不稳。闸门固定好后要用堵漏王密封闸门与井壁空隙部位。
2、提前浇筑2000×2000平台，预留液压管线槽，检查油管接头是否拧到位，不然会有漏油与泄压的风险。
3、确保太阳能支架安装位置向阳，正南方为佳，若在遮荫之处无法挪动可改为市电供电或者采取光电互补措施。
由于雨水污染轻,经过分流后,可直接排入城市内河,经过自然沉淀,即可作为**的景观用水,也可作为供给喷洒道路的城市用水,因此雨水经过净化、缓冲流入河流,可以提高地表水的使用效益.同时,让污水排入污水管网,并通过污水处理厂处理,实现污水再生回用.雨污分流后能加快污水收集率,提高污水处理率,避免污水对河道、地下水造成污染,明显改善城市水环境,还能降低污水处理成本,这也是雨污分流的一大益处.雨污分流便于雨水收集利用和集中管理排放,降低水量对污水处理厂的冲击.将会大大提升城市的环境质量、城市品位和管理水平,切实改善广大市民群众的生存环境和生活质量.

智能自控截流装置，也称弃流井，天晴或雨量较小时，管中只有污水或者混合初期雨水，截流井内的堰墙可以将污水截流，使其流向污水管中。中到大雨时，通过封闭截流短管，使雨水经堰墙溢流，流向河道。相比截流井，弃流井的优势在于不仅具备截流井的功能，它还使用太阳能光伏板自动充电，可对雨量进行精准测定，通过观测雨量，选择采用自动或者人工的方式控制闸门的开启或关闭，进行控制。

城市雨污合流是指将生活污水和雨水在同一管网里进行排放的排水系统，这种排水系统建设工程量较少、投资小、易于施工。但在雨季时，混合着大量雨水污水进入污水处理厂后，造成污水处理厂进水水质、水量发生较大的波动，对污水处理厂各污水处理单元产生冲击，影响污水厂正常、稳定运行。因此，随着城市基础设施建设的不断完善，城市排水管网进行雨污分流改造，已成为保护环境、促进经济可持续发展的重要措施。

智能弃流井液压闸门雨污分流设备
太阳能智能弃流井液动限流闸门雨污分流设备
一．太阳能自控截污装置为不使用机械式装置，为成套一体化设备，型号：HRYJW，利用水位及浮球给应的信号，来控制油缸的启动实现太阳能自控截污装置对截污管口的启合；
二．太阳能自控截污装置内置闸板为垂直上下运行；
三．太阳能自控截污装置的密封框将传动及执行机构密封起来，从而保证整体装置传动的稳定性，从而避免出现卡阻现象；
四．太阳能自控截污装置内置闸板可任意限位高度（限位幅度为0~截污管口径）；
随着社会的发展和经济的进步,可持续发展也逐步的提升了日程,雨污的分流问题也是可持续发展的要求之一,为了减轻城市的污水污染对城市的污水排放进行较为有效的改革,国家提出了一系列的系统工程,从雨污分流的设计,到雨污分流的实施,都进行了一个较为统一的认识。特别是对于旧城区的改造来说,需要认真的落实由分流问题。本产品通过多次在城市雨污分流中的应用,得到了社会的肯定，为我国的可持续发展做出一份力所能及的贡献。
太阳能智能弃流井液动限流闸门雨污分流设备
五．污水口不**雨水口（参考适用工况标高）。
设备详解
太阳能液压闸门**于雨污分流、渠道整改、水利建设，该设备由四部分组成：液压系统、电力系统、闸门系统、控制系统，各部分紧密结合，打造优秀高质量产品。
电力系统：太阳能液压闸门由太阳能供电或者市电供电，也可以光电互补，选择灵活，适应各种场地环境要求。太阳能供电有两块光伏发电板，四块蓄电池，电能充沛能保证连续七天阴雨状态下的用电，若是场地处于长期阴雨状态可选择光电互补，实现**断电，也有效的节约了电能体现节能减排的环保理念。纯电动的可选择220V或者380V供电。
液压系统：选用低压液压站。运行稳定无噪声，根据闸门型号配置液压缸，液压缸用304不锈钢材质制造，保证在污水井中的工作寿命，液压油管根据现场安准位置定长度，高压软管抗腐蚀抗老化能力强。

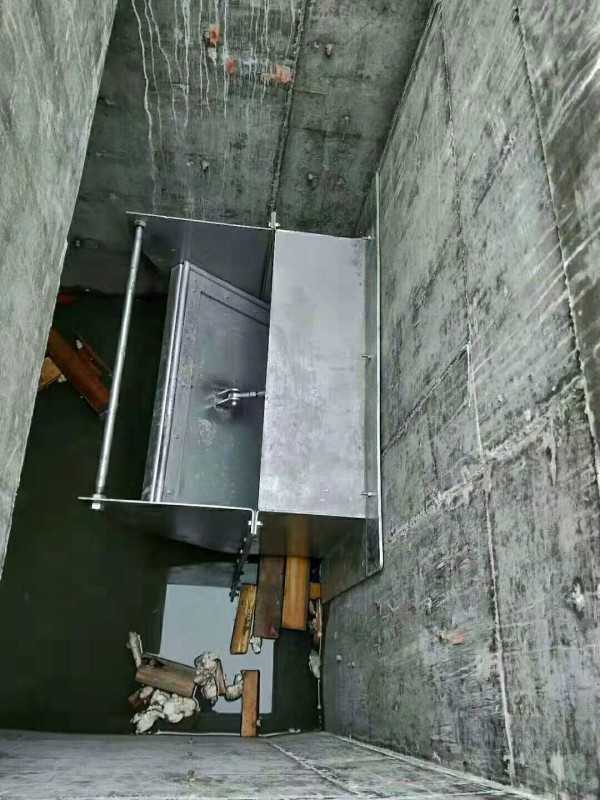

闸门系统：液压闸门全部用304不锈钢材质制造，有很强的抗压抗腐蚀能力，内设止水圈保证零渗漏。闸门常规型号DN200-D**00，大型闸门需定制。闸门类型可分为翻板闸门和平板闸门。
控制系统：智能PLC控制，脱离人员值守，支持远程操控，可在线监测设备状态，智能程度高，配置雨量和液位两个传感信号。
雨污分流装置是对雨水和污水进行分流的装置。城市污水处理中，污水需要通过污水管网收集后，送到污水处理厂进行处理，水质达到相应国家或地方标准后再排到河道里。而由于雨水不需经过污水处理，可以通过雨水管网直接排到河道。将雨水排入污水处理系统会稀释污水浓度，增加污水处理量，增大污水系统压力，增加污水处理的成本。

当前国家大力倡导雨污分流处理，城市通常使用新建雨水渠和污水渠两种渠道进行雨污分流，具有成本高、工程量大的特征。在农村以及一些偏僻贫穷地区新建成本相对低的人工组合湿地处理生活污水，但由于未进行雨污分流，在雨量大的天气时，人工湿地会被雨水冲毁损坏，同时也会造成一定的污染，急需一种雨污分流的装置来进行雨污分流，使污水通过污水管道流入污水处理池处理后再排放，而雨水通过雨水管道直接排放到自然环境中。

随着城市化的不断发展，城市的规模逐渐变大，居住人口逐年递增，原有城市基础设施建设已无法满足城市居民正常生活需求，其中，近年来城市排水困难，出现内涝现象尤为严重，影响着城市的良性发展，因此，急需对城市排水系统进行雨污分流制改造。

雨污分流制排水系统是将城市污水经污水管网收集后，输送至污水厂进行集中处置，污水经处理达标后，进行回用或排放至**水体；而雨水经雨水管网收集后，就近排入**水体中。

风电互补太阳能自控液压闸门智能弃流井

HRTYJW型液压自控截污设备，是我公司*的钻利产品，用于海绵城市建设，黑臭水体治理，智慧排水等雨污分流治理工程，安装于雨污分流井排污口和雨水出水口，实现雨水管网内雨水和污水自动切换分流，使雨水管网**污水及少量初期雨水，进入污水管网，避免污水流入河道、湖泊等，污染自然水体，同时避免大量雨水进入污水管网，加大污水处理厂的负荷，还具有防止雨水管网外陆水位**雨水管网内陆水位时，河水倒流入雨水管网，以及具有防止污水管网水位**雨水管网水位时，污水倒流入雨水管网双重功能。既净化自然水体，又节约了污水处理的资源，是海绵城市建设、黑臭水体治理，净化自然水体的优选产品。风电互补太阳能自控液压闸门智能弃流井

产品说明

产品分为截污闸门、溢流闸门、液压站、太阳能系统、控制系统。

太阳能液压闸门基本工作原理为：利用污水井内液位高低自动控制液压闸门闭合。旱流季，井内液位低，截污闸门处于开启状态，溢流闸门处于关闭状态，井内污水正常流入污水管网；当雨量充沛时，井内液位上升达到设定值，截污闸门自动关闭，溢流砸门自动打开，井内雨水排入附近河道湖泊，实现雨污分流的自动切换。

液压闸门：材质选用304不锈钢，结构可靠，抗压抗腐蚀能力好，使用寿命长达50年；配备不锈钢液压缸，利用液压缸的伸缩带动闸门的闭合。

液压站：选用精工自造、品质**、全新升级的轻便节能液压站。配置液压计，稳定控制液压油量；自带防震液压表，明确显示液压站工作压力，便于人员操作；低音电机，安全稳定，不会造成声污染；高压油管耐高温、抗老化、冲脉性能高；并配置手动液压站防止电力系统故障无法启动闸门。

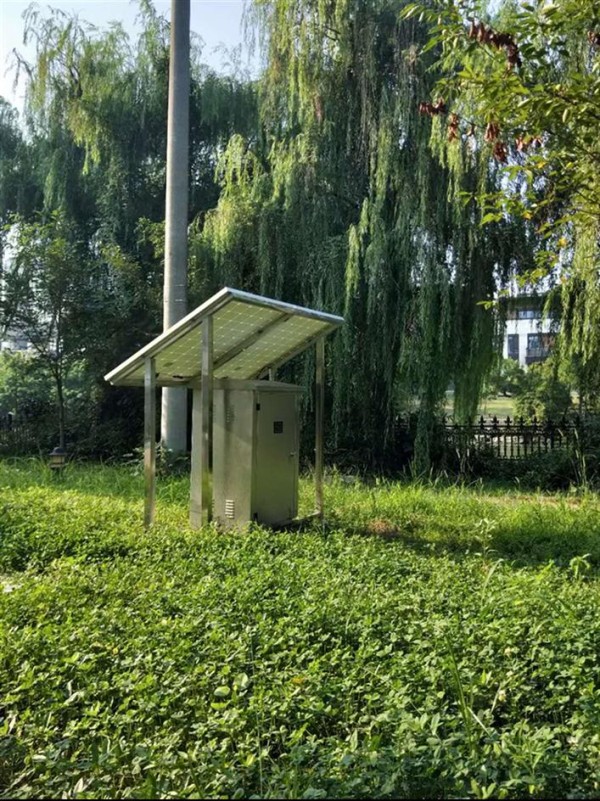

太阳能设备:自制太阳能支架，选材304不锈钢，安全稳定，无惧风雨；光伏发电板板采用单晶板，电压12V，功率275W，数量两块；太阳能电池采用胶体**储能电池，电压12V，功率65ah，数量四节，电池电能充足状态下理论上可满足连续七日雨天运行；太阳能逆变机48V，功率2000W，不仅具有逆变功能将直流电变交流电，而且还具有与市电互补功能，优选太阳能供电，如果太阳能供电不足自动切换市电功能。

控制系统：PLC可编程控制器根据液位传感器和雨量传感器传递的信息自动控制液压闸门启闭，液位传感器1**雨量传感器控制，并具有远程监控和GPS定位功能。
