【单片机项目/作品】制作一个监测环境的仪器

发布时间：2025-01-12 11:25

设计并制作简单的机器人小项目 #生活乐趣# #创新乐趣# #趣味科技应用#

制作一个监测环境的仪器

作品简介

硬件部分

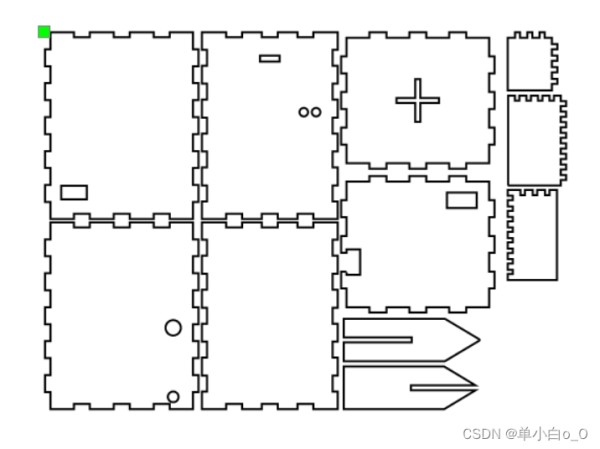

外观设计部分

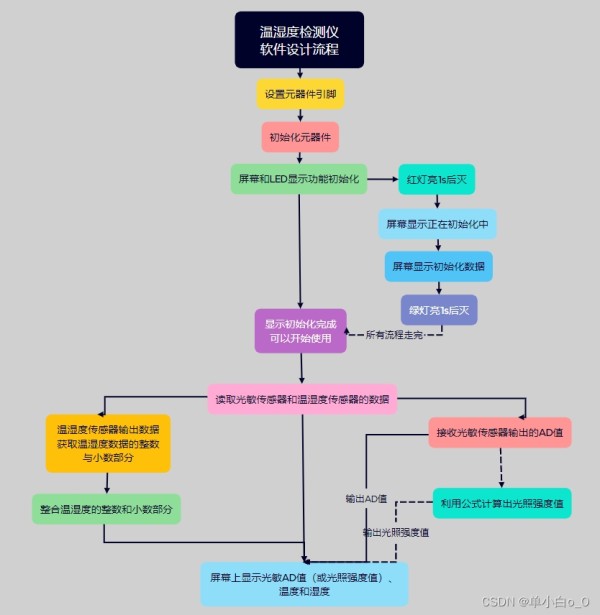

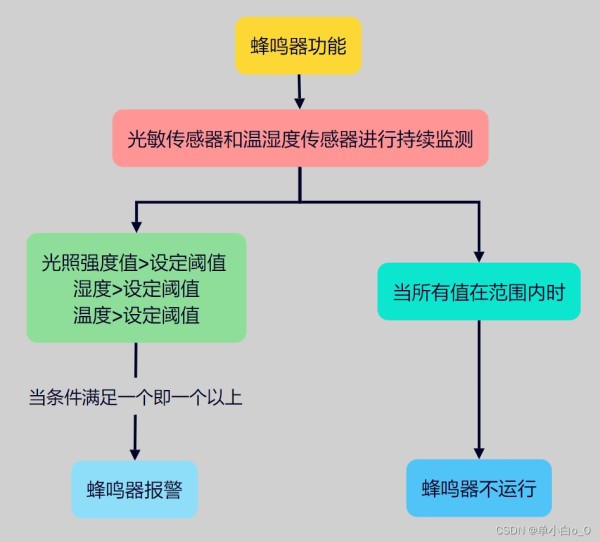

软件程序设计

改进方案

结语

作品简介

设计这个仪器可以用来监测环境的光照、温度、湿度，用一个OLED屏幕来显示这些数值，让我们能够了解当前环境。我们在监测环境光照、温湿度等功能的前提下与浇水的滴灌技术结合在一起，将这个环境检测仪的功能与种植结合在一起。

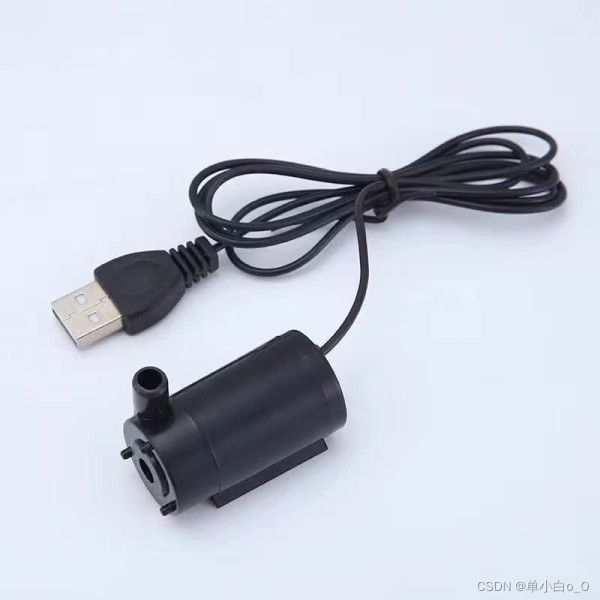

它能够插在植物旁边的土壤中，监测当前环境中的光照强度、温湿度，并同时进行滴灌。

以下是这个环境检测仪的一些优点：

1、在滴灌技术的支持下，我们能够进行到一个节水的功能；
2、同时，我们在观察到当前环境如果不适合植物生长的情况下，我们便可以采取一些保护植物的措施；
3、将各个功能给结合到一起，制作成一个仪器，它便携、成本低、适用于广大群体。

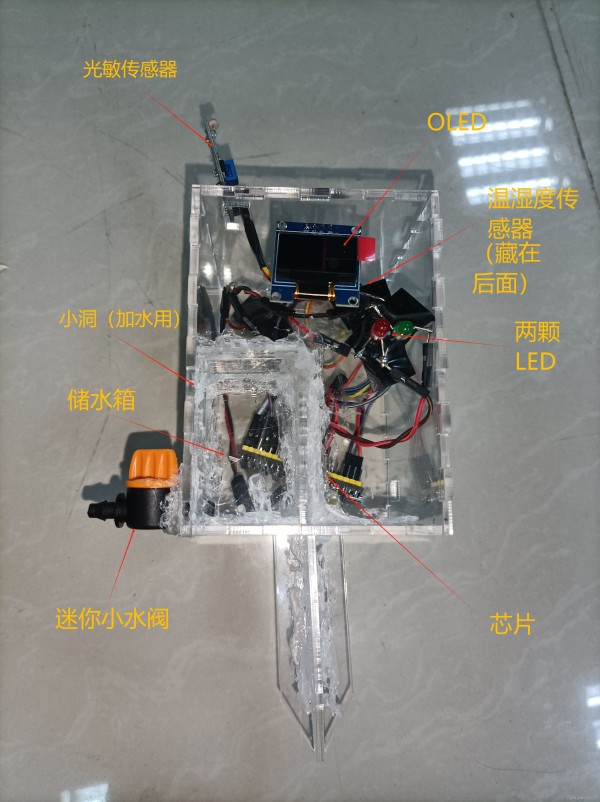

以下是该作品的实物照片（做的比较丑，别嫌弃勒~~~）

在这里插入图片描述

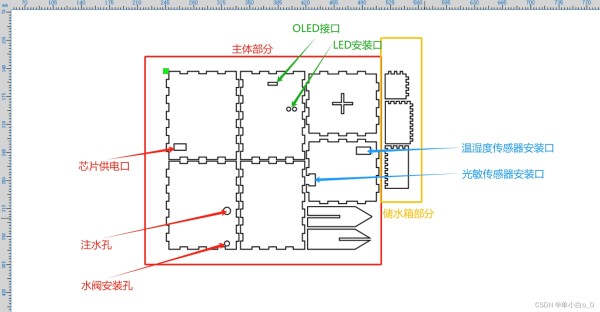

（PS:我们用了水阀来调节水流的流速，各位在设计储水箱的时候，要设计好储水箱的尺寸，一定要反复测试储水箱的防水性，防止后期漏水导致电路损坏！）（在设计水阀和注水孔时，可以尽可能把注水孔放高一点，把塞水阀的孔放低点，尽可能让储水箱的储水量增大）（在设计注水孔时，可以尽可能将空洞设计的小一点，后期用漏斗谨慎加水；注水孔太大，水会从孔中溢出；用漏斗谨慎加水，防止水流从其他面渗入盒子中破坏电路！）

硬件部分

关于实现功能的元器件，我们选择以下元器件：OLED屏幕、LED、光敏传感器、温湿度传感器、STM32F103C8T6最小系统板
OLED：负责显示初始化动画和显示光敏传感器和温湿度传感器所采集的数据；
LED：负责配合OLED进行初始化动画显示；
光敏传感器：负责将光信号转化成电信号，将数据发送给单片机；
温湿度传感器：将采集到的温湿度的物理数值发送给单片机；
（以下商品图片均来源于网络）

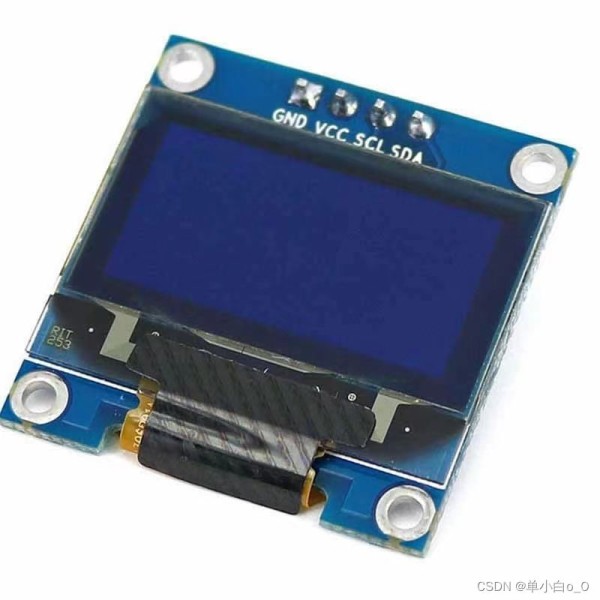

OLED：
我们采用的一块四针脚的双色OLED屏幕，GND接地线，VCC接3v3，SCL和SDA分别接两根芯片上的信号脚。
（SCL和SDA在STM32最小系统板需要接入具有I2C的引脚，详情可以查看STM32的引脚功能表）
在这里插入图片描述

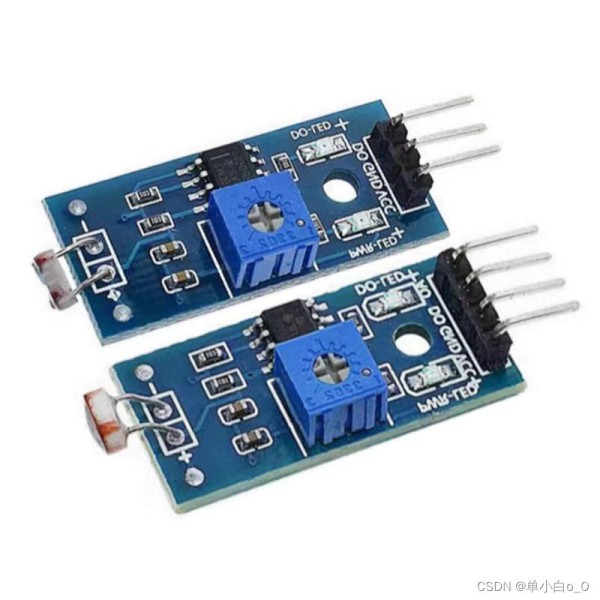

光敏传感器：
我们采用的是四针脚的光敏传感器，分别接AO（信号线），GND（地线），VCC（3v3线）线，DO脚空接。
在这里插入图片描述

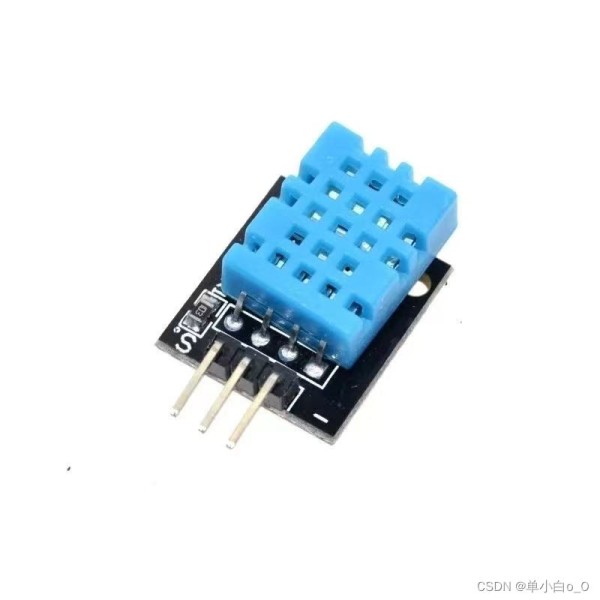

温湿度传感器：
温湿度传感器，我们采用的是三针脚的，S脚用于接GPIO脚，“-”用于接地线，另外一个“+”用于接3v3引脚（有一些“+”脚并没有标出，需要查找商品资料，查阅该传感器的对应引脚）。
（在接温湿度引脚时应当随时观察温湿度传感器的温度，以免温度过高烧坏元器件。此情况有可能是传感器与芯片的引脚接错了，需要调整正确引脚接入）
在这里插入图片描述
