一、基本介绍

项目名：基于单片机的浴室环境智能控制系统设计

项目名：浴室防雾镜
项目编号：mcuclub-dz-153
单片机：STM32F103C8T6
功能简介：
1、通过DS18B20检测环境温度，通过另一个DS18B20检测镜子温度，当开启防雾模式时，自动加热或制冷浴室镜
2、通过DHT11检测湿度值，当湿度大于设置最大值，进行通风除湿
3、通过MQ-135检测空气质量，当空气质量值大于大于设置最大值，进行通风换气
4、通过音乐播放器可播放音乐
5、通过光敏电阻检测光照值
6、通过D203S人体热释电检测是否有人，如果有人，且光照低于设置最小值，则自动打开照明灯
7、通过按键设置各阈值、手动开关照明灯、切换防雾模式、播放音乐
8、通过显示屏显示各测量数据
9、通过蓝牙模块连接手机端，手机端可获取各测量数据，并可控制开关照明灯、切换防雾模式、播放音乐
10、通过语音识别模块可以控制开关照明灯、切换防雾模式、播放音乐

二、资料总览

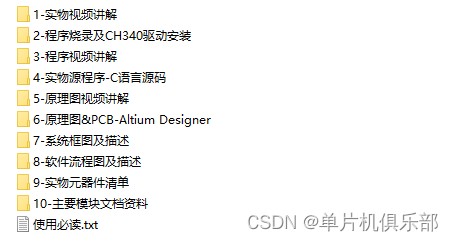

实物资料

请添加图片描述

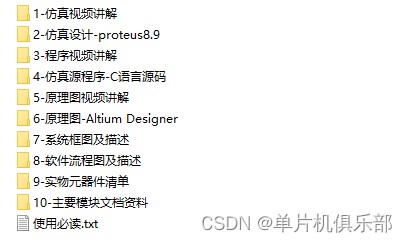

仿真资料

请添加图片描述

三、51单片机部分资料展示

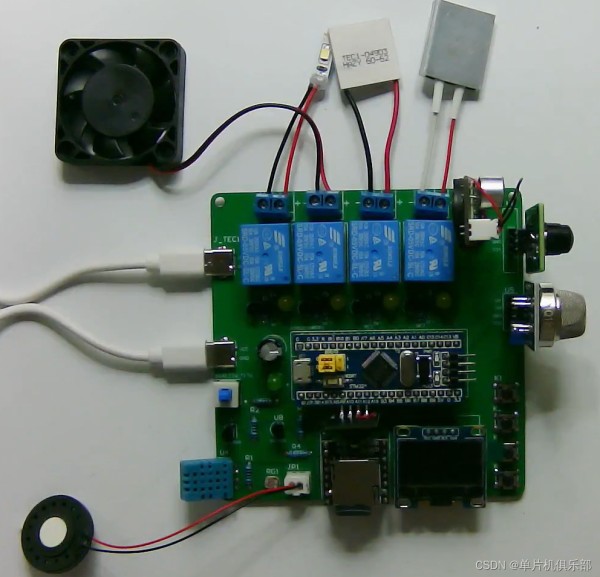

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

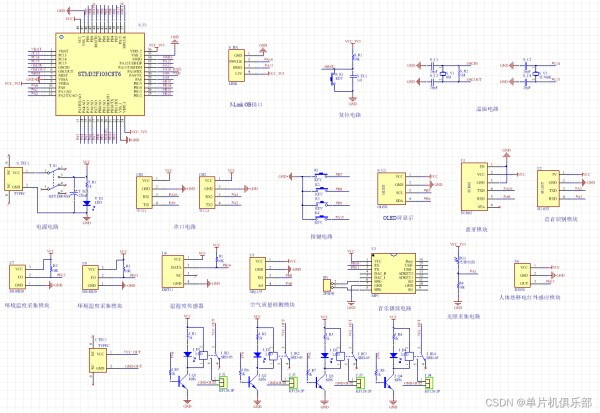

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

在这里插入图片描述

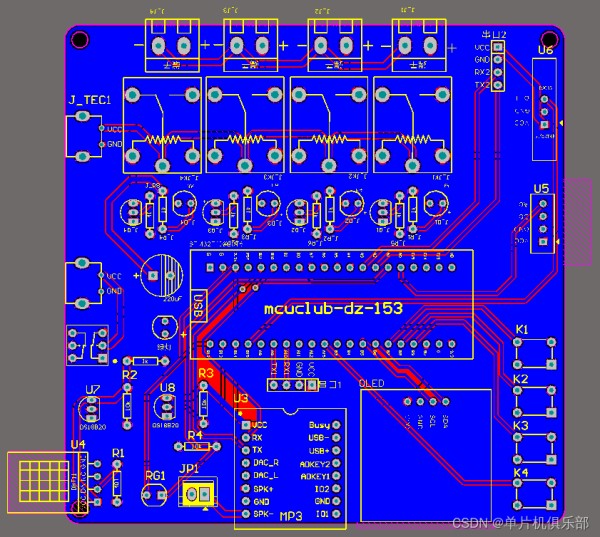

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

在这里插入图片描述

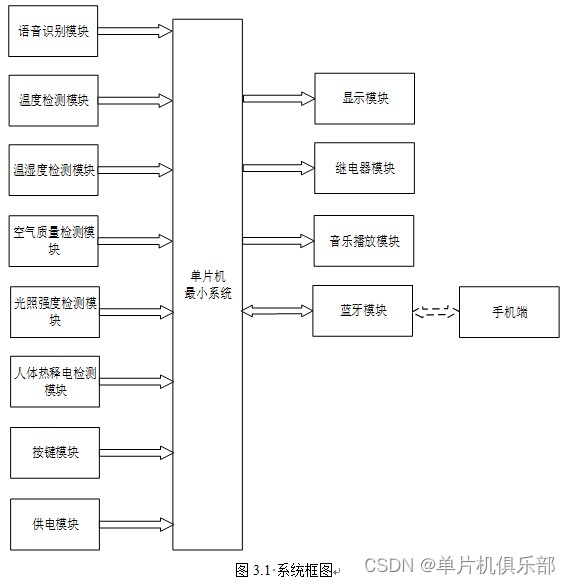

四、系统框图

绘制软件：VISIO
在这里插入图片描述
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制加热和制冷；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(flag_mode == 1) //在除雾模式下
{
if(temp_mirror < (temp_environment - 20)) //镜子温度小于环境温度，进行对镜子加热
{
RELAY_JR = 1;
RELAY_ZL = 0;
}
else if(temp_mirror > (temp_environment + 20)) //镜子温度大于环境温度，进行对镜子制冷
{
RELAY_JR = 0;
RELAY_ZL = 1;
}
else //镜子温度和环境温度不相上下，不加热也不制冷
{
RELAY_JR = 0;
RELAY_ZL = 0;
}
}
else //不在除雾模式下，不加热也不制冷
{
RELAY_JR = 0;
RELAY_ZL = 0;
}

if(humi_value > humi_max*10 || gas_value > gas_max)//湿度或气体浓度大于设置最大值，进行通风{RELAY_TF = 1;}else//否则，停止通风{RELAY_TF = 0;}if(light_value < light_min && MAN == 0)//有人且光照小于设置最小值，进行开灯{RELAY_ZM = 1;flag_light = 0;}else//否则，可手动开关灯{if(flag_light == 1)RELAY_ZM = 1;elseRELAY_ZM = 0;} } else//设置界面，关闭所有继电器 { RELAY_JR = 0;RELAY_ZL = 0;RELAY_TF = 0;RELAY_ZM = 0;flag_light = 0; }
