一种旋转折叠置物架的制作方法

微波炉下方放置可折叠的置物架 #生活技巧# #收纳整理技巧# #厨房储物妙招#

1.本实用新型涉及家居用品技术领域，尤其涉及一种旋转折叠置物架。

背景技术：

2.随着生活水平的提高，家中的生活物品也随之增多，需要对物品进行整理收纳，以此提高房屋的可使用面积以及便于平时取用，对物品进行整理放置，一般都会采用置物架，置物架是采用底板及支柱组合而成放置杂物的架子。
3.但是，现有技术中的置物架一般都是固定的，不可以进行旋转折叠，使用较为的不便利，而且放置物品的板子不便于进行拆装，降低了拆装效率，因此亟需设计一种旋转折叠置物架来解决上述问题。

技术实现要素：

4.本实用新型的目的是提供一种旋转折叠置物架，解决了现有技术中置物架一般都是固定的，不可以进行旋转折叠，使用较为的不便利，而且放置物品的板子不便于进行拆装，降低了拆装效率的问题。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种旋转折叠置物架，包括第一支撑架和第二支撑架，第一支撑架和第二支撑架相邻的一侧垂直设置，第一支撑架和第二支撑架之间设置有若干个置物网，且若干个置物网底部和顶部均为开口状结构，且每相邻的两个置物网之间间距相等，第二支撑架的前侧和第一支撑架的一侧均固定连接有若干组挂套组件，第一支撑架上的若干组挂套组件和第二支撑架上的若干组挂套组件交错设置，若干组挂套组件中每组挂套组件中均设置有两个挂套，且两个挂套与第二支撑架的前侧和第一支撑架的一侧之间均固定连接，若干个置物网的顶部和外侧底部均固定连接有包圈，若干个置物网的一侧均设置有若干个第一铰接件和第二铰接件，若干个第二铰接件与第一铰接件一侧底端之间固定连接，若干个第一铰接件与第二铰接件之间均为一体成型结构，若干个第一铰接件中一个第一铰接件的一端和若干个第二铰接件中一个第二铰接件与若干组挂套组件中每组中的两个挂套之间分别为间隙配合，若干个置物网的内侧均设置有置物板，且置物板的外壁与置物网的内侧底部固定连接。
7.优选的，若干个包圈、置物板和置物网均为方形结构，且若干个包圈中与置物网相对应的两个包圈的一侧拐角处和若干个第一铰接件中与置物网相对应的一侧第一铰接件之间固定连接。
8.优选的，若干个包圈和置物网均为圆形结构，且若干个包圈中和置物网相对应的两个包圈的外壁与若干个第一铰接件中与置物网相对应的一侧第一铰接件之间固定连接。
9.优选的，第一支撑架和第二支撑架之间设置有顶置物盘和底置物网，且顶置物盘位于若干个置物网中从上至下排列的位于顶端的置物网的上方，并且底置物网位于若干个置物网中从上至下排列的位于尾端的置物网的下方，底置物网的顶部和外侧底部均固定连
接有底包圈，底置物网的外侧设置有支撑腿，且支撑腿的一侧与两个底包圈的外侧之间均固定连接，并且支撑腿的底部与第一支撑架和第二支撑架的底部之间位于同一水平面，底置物网的内侧设置有底置物板，且底置物板的外侧与底置物网的内侧底部之间固定连接。
10.优选的，顶置物盘、底置物板和两个底包圈均为方形结构，顶置物盘的一侧和后侧与第二支撑架和第一支撑架的一侧之间分别固定连接，两个底包圈的一侧和后侧与第二支撑架和第一支撑架的一侧之间分别固定连接。
11.优选的，顶置物盘、底置物板和两个底包圈均为圆形结构，顶置物盘的外壁与第二支撑架和第一支撑架的一侧之间分别固定连接，两个底包圈的外壁与第二支撑架和第一支撑架的一侧之间分别固定连接。
12.本实用新型至少具备以下有益效果：
13.包圈和置物网之间采用焊接的连接方式进行固定，第一铰接件和第二铰接件与两个包圈之间也采用焊接的连接方式进行固定，将第一铰接件和第二铰接件插在与置物网对应的两个挂套上面，从而可以对置物网进行折叠转动，可以将置物网转动到第一支撑架和第二支撑架之间，可以转动出来，而且方便将置物网安装在挂套上面，然后可以将物品放在置物板上进行收纳。
14.1、通过第一铰接件、第二铰接件、挂套、包圈、第一支撑架和第二支撑架之间的配合，可以对置物网和置物板进行折叠转动，不仅方便存取物品，还方便对置物网的拆装，可以对其进行单独的更换，提高拆装效率，使用方便。
15.2、将置物网设计成方形或者圆形的结构，可以适应不同的收纳需求，提高适用性，以此来适应多种市场需求，当置物网为方形时，将第一铰接件和第二铰接件焊接在包圈的一侧拐角，便于将置物网进行旋转折叠。
附图说明
16.为了更清楚地说明本实用新型实施例技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

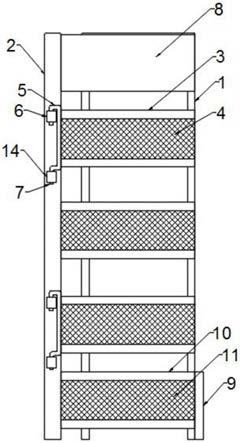

17.图1为本实用新型整体结构示意图；
18.图2为本实用新型旋转示意图；
19.图3为本实用新型中顶置物盘处俯视结构图；
20.图4为本实用新型中置物板处的俯视结构图；
21.图5为本实用新型中底置物板处的俯视结构图；
22.图6为本实用新型圆形俯视图。
23.图中：1、第一支撑架；2、第二支撑架；3、包圈；4、置物网；5、第一铰接件；6、挂套组件；7、第二铰接件；8、顶置物盘；9、支撑腿；10、底包圈；11、底置物网；12、置物板；13、底置物板；14、挂套。
具体实施方式
24.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施
例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
25.参照图1
‑
6，一种旋转折叠置物架，包括第一支撑架1和第二支撑架2，第一支撑架1和第二支撑架2相邻的一侧垂直设置，第一支撑架1和第二支撑架2之间设置有若干个置物网4，且若干个置物网4底部和顶部均为开口状结构，且每相邻的两个置物网4之间间距相等，第二支撑架2的前侧和第一支撑架1的一侧均固定连接有若干组挂套组件6，第一支撑架1上的若干组挂套组件6和第二支撑架2上的若干组挂套组件6交错设置，若干组挂套组件6中每组挂套组件6中均设置有两个挂套14，且两个挂套14与第二支撑架2的前侧和第一支撑架1的一侧之间均固定连接，若干个置物网4的顶部和外侧底部均固定连接有包圈3，若干个置物网4的一侧均设置有若干个第一铰接件5和第二铰接件7，若干个第二铰接件7与第一铰接件5一侧底端之间固定连接，若干个第一铰接件5与第二铰接件7之间均为一体成型结构，若干个第一铰接件5中一个第一铰接件5的一端和若干个第二铰接件7中一个第二铰接件7与若干组挂套组件6中每组中的两个挂套14之间分别为间隙配合，若干个置物网4的内侧均设置有置物板12，且置物板12的外壁与置物网4的内侧底部固定连接，具体的，包圈3和置物网4之间采用焊接的连接方式进行固定，第一铰接件5和第二铰接件7与两个包圈3之间也采用焊接的连接方式进行固定，第一铰接件5可以为倒j型结构，第二铰接件7可以为倒l型结构，将第一铰接件5和第二铰接件7插在与置物网4对应的两个挂套14上面，从而可以对置物网4进行折叠转动，可以将置物网4转动到第一支撑架1和第二支撑架2之间，可以转动出来，而且方便将置物网4安装在挂套14上面，然后可以将物品放在置物板12上进行收纳，通过第一铰接件5、第二铰接件7、挂套14、包圈3、第一支撑架1和第二支撑架2之间的配合，可以对置物网4和置物板12进行折叠转动，不仅方便存取物品，还方便对置物网4的拆装，可以对其进行单独的更换，提高拆装效率，使用方便。
26.本方案具备以下工作过程：
27.包圈3和置物网4之间采用焊接的连接方式进行固定，第一铰接件5和第二铰接件7与两个包圈3之间也采用焊接的连接方式进行固定，将第一铰接件5和第二铰接件7插在与置物网4对应的两个挂套14上面，从而可以对置物网4进行折叠转动，可以将置物网4转动到第一支撑架1和第二支撑架2之间，可以转动出来，而且方便将置物网4安装在挂套14上面，然后可以将物品放在置物板12上进行收纳。
28.根据上述工作过程可知：
29.通过第一铰接件5、第二铰接件7、挂套14、包圈3、第一支撑架1和第二支撑架2之间的配合，可以对置物网4和置物板12进行折叠转动，不仅方便存取物品，还方便对置物网4的拆装，可以对其进行单独的更换，提高拆装效率，使用方便。
30.进一步的，若干个包圈3、置物板12和置物网4均为方形结构，且若干个包圈3中与置物网4相对应的两个包圈3的一侧拐角处和若干个第一铰接件5中与置物网4相对应的一侧第一铰接件5之间固定连接，设计成方形结构，在承载方形物品的时候，可以装载更多，提高收纳量，将第一铰接件5和第二铰接件7焊接在包圈3的一侧拐角，便于将置物网4进行旋转折叠。
31.进一步的，若干个包圈3和置物网4均为圆形结构，且若干个包圈3中和置物网4相对应的两个包圈3的外壁与若干个第一铰接件5中与置物网4相对应的一侧第一铰接件5之
间固定连接，设计为圆形时，通过多种不同形状的设计，适应不同的市场需要。
32.进一步的，第一支撑架1和第二支撑架2之间设置有顶置物盘8和底置物网11，且顶置物盘8位于若干个置物网4中从上至下排列的位于顶端的置物网4的上方，并且底置物网11位于若干个置物网4中从上至下排列的位于尾端的置物网4的下方，底置物网11的顶部和外侧底部均固定连接有底包圈10，底置物网11的外侧设置有支撑腿9，且支撑腿9的一侧与两个底包圈10的外侧之间均固定连接，并且支撑腿9的底部与第一支撑架1和第二支撑架2的底部之间位于同一水平面，底置物网11的内侧设置有底置物板13，且底置物板13的外侧与底置物网11的内侧底部之间固定连接，具体的，设置顶置物盘8、底置物网11、底置物板13、支撑腿9和底包圈10，提高本实用新型的收纳量，同时，提高整体结构的稳定性。
33.进一步的，顶置物盘8、底置物板13和两个底包圈10均为方形结构，便于在顶部放置方形的物品，提高对方形物品的收纳量，顶置物盘8的一侧和后侧与第二支撑架2和第一支撑架1的一侧之间分别固定连接，两个底包圈10的一侧和后侧与第二支撑架2和第一支撑架1的一侧之间分别固定连接。
34.进一步的，顶置物盘8、底置物板13和两个底包圈10均为圆形结构，可以装载更多不规则的物品，同时圆形可以提高美观度，顶置物盘8的外壁与第二支撑架2和第一支撑架1的一侧之间分别固定连接，两个底包圈10的外壁与第二支撑架2和第一支撑架1的一侧之间分别固定连接。
35.综上所述，本实用新型置物网4为方形或者圆形，多种不同形状的设计，适应不同的市场需要，提高适用性，设置顶置物盘8、底置物网11、底置物板13、支撑腿9和底包圈10，提高本实用新型的收纳量，同时，提高整体结构的稳定性。
36.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
