一种厨房生活用品放置架的制作方法

本实用新型涉及生活领域,具体为一种厨房生活用品放置架。

背景技术:

随着社会的发展,人民生活水平的提高,厨房内的各种厨房用品越来越多,就需要将对各种厨房用品进行放置,需要用到用品放置架。

目前,厨房用品放置架大多是固定安装,放置架不便于拆卸,很难对放置架上的死角进行清洗,影响放置架的清洁效果,且大多数都是将盘子、碗、勺和铲子等用品清洗后,放到放置架上进行自动风干,风干效率低。因此我们对此做出改进,提出一种厨房生活用品放置架。

技术实现要素:

为了解决上述技术问题,本实用新型提供了如下的技术方案:

本实用新型一种厨房生活用品放置架,包括无顶盖的底盘、固定连接在底盘四个边角处的支撑腿、用于放置盘子的盘子放置箱、以及用于放置碗的碗放置箱,所述底盘内腔的两侧固定连接有挡杆,所述底盘内腔的底端贯通连接有用于排水的出水管,所述底盘顶端的左右两侧均设有可拆卸的支撑板,所述底盘的顶端后侧设有用于限位两个所述支撑板的两个固定件,两个所述支撑板上均设有用于风干的风机,两个所述支撑板之间设有可拆卸的两个连接杆,两个所述连接杆的中部均套接有若干个挂钩,两个所述连接杆上放置有同一盘子放置箱和同一碗放置箱,且所述盘子放置箱和碗放置箱的相对面和相背面均开设有若干个通风孔,所述盘子放置箱和碗放置箱的底端面均开设有用于沥水的通孔。

作为本实用新型的一种优选技术方案,所述固定件包括l型板和矩形块,所述矩形块固定连接在l型板一端的顶侧,所述支撑板的一侧开设有与矩形块匹配的凸型槽,所述底盘顶端后侧的两个拐角处开设有与l型板匹配的l型槽。

作为本实用新型的一种优选技术方案,所述固定件还包括三角块和条形凸起,所述三角块的直角面固定连接在l型板另一侧的顶端,所述三角块的倾斜面上设有若干个凸起,所述条形凸起设在l型板的内侧,所述l型槽的内腔设有与条形凸起匹配的条形槽。

作为本实用新型的一种优选技术方案,所述底盘顶端的两侧分别开设有与两个所述l型槽连通的燕尾槽,两个所述支撑板的底端均设有与两个所述燕尾槽匹配的燕尾块。

作为本实用新型的一种优选技术方案,所述风机设有四个,每两个所述风机设在支撑板的顶端,两个所述支撑板上均开设有前后对称的插孔,所述插孔为圆形和矩形中的其中一个,所述连接杆的两端均设有与插孔匹配的插接块。

作为本实用新型的一种优选技术方案,所述底盘的顶端后侧固定连接有左右对称的两个固定板,两个所述固定板上均开设有与墙面固定的圆形孔。

作为本实用新型的一种优选技术方案,所述盘子放置箱的底端面和碗放置箱的底端面均开设有与两个所述连接杆匹配的圆形槽,且所述盘子放置箱和碗放置箱分别位于连接杆的两端。

本实用新型的有益效果是:

1.该种厨房生活用品放置架,通过风机、出水管、通风孔和用于沥水的通孔等的相互配合使用,清洗的盘子、碗、勺和铲子上的水在风机风干的同时,多余的水从沥水的通孔流出,滴落到底盘的内腔从出水管排到下水管道,加快了盘子、碗、勺和铲子等的风干效率。

2.该种厨房生活用品放置架,通过底盘顶端的左右两侧均设有可拆卸的支撑板,两个支撑板之间设有可拆卸的两个连接杆,两个连接杆上放置有盘子放置箱和碗放置箱,清洗时,可以将支撑板、连接杆、盘子放置箱、碗放置箱与底盘进行拆卸,从而便于对支撑板、盘子放置箱、碗放置箱与底盘进行清洗,提高清洁效果。

附图说明

附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

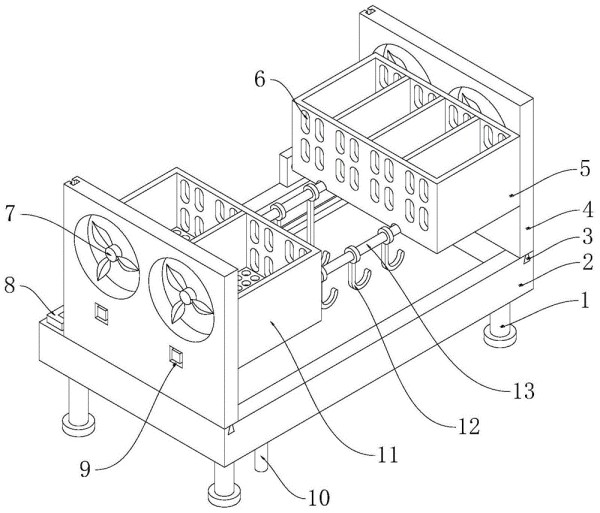

图1是本实用新型一种厨房生活用品放置架的结构示意图;

图2是本实用新型一种厨房生活用品放置架的结构爆炸图;

图3是本实用新型一种厨房生活用品放置架的固定件结构示意图。

图中:1、支撑腿;2、底盘;3、燕尾块;4、支撑板;5、盘子放置箱;6、通风孔;7、风机;8、固定件;81、l型板;82、矩形块;83、三角块;84、条形凸起;9、插孔;10、出水管;11、碗放置箱;12、挂钩;13、连接杆;14、l型槽;15、燕尾槽;16、凸型槽;17、圆形槽;18、固定板;19、挡杆。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明,应当理解,此处所描述的优选实施例仅用于说明和解释本实用新型,并不用于限定本实用新型。

实施例:如图1、图2和图3所示,本实用新型一种厨房生活用品放置架,包括无顶盖的底盘2、固定连接在底盘2四个边角处的支撑腿1、用于放置盘子的盘子放置箱5、以及用于放置碗的碗放置箱11,背面的两个支撑腿1的高度高于正面的两个支撑腿1的高度,高度差为3cm,便于底盘2内腔的水流到前侧,其中,底盘2内腔的两侧固定连接有挡杆19,底盘2内腔的底端贯通连接有用于排水的出水管10,底盘2顶端的左右两侧均设有可拆卸的支撑板4,底盘2的顶端后侧设有用于限位两个支撑板4的两个固定件8,两个支撑板4上均设有用于风干的风机7,风机7通过支撑板4上设有的风机开关与外接电源电性连接,风机7优选为6sy7000-0ab67型风机,两个支撑板4之间设有可拆卸的两个连接杆13,两个连接杆13的中部均套接有若干个挂钩12,两个连接杆13上放置有同一盘子放置箱5和同一碗放置箱11,且盘子放置箱5和碗放置箱11的相对面和相背面均开设有若干个通风孔6,盘子放置箱5和碗放置箱11的底端面均开设有用于沥水的通孔。

其中,固定件8包括l型板81和矩形块82,矩形块82固定连接在l型板81一端的顶侧,支撑板4的一侧开设有与矩形块82匹配的凸型槽16,底盘2顶端后侧的两个拐角处开设有与l型板81匹配的l型槽14,使矩形块82从凸型槽16的顶端插入,直到到达凸型槽16内腔的底端,同时l型板81位于l型槽14的内腔,防止支撑板4向前方运动,起到很好的限位作用,也使支撑板4与底盘2的连接更加稳定。

其中,固定件8还包括三角块83和条形凸起84,三角块83的直角面固定连接在l型板81另一侧的顶端,三角块83的倾斜面上设有若干个凸起,条形凸起84设在l型板81的内侧,l型槽14的内腔设有与条形凸起84匹配的条形槽,三角块83的设置便于将固定件8从l型槽14抬起,若干个凸起的设置增加了摩擦力,更加便于将固定件8从l型槽14的内腔拿出来,条形凸起84与条形槽设置可以增强l型板81与l型槽14的插接稳定性。

其中,底盘2顶端的两侧分别开设有与两个l型槽14连通的燕尾槽15,两个支撑板4的底端均设有与两个燕尾槽15匹配的燕尾块3,可以从燕尾槽15的前侧向后推动支撑板4,使燕尾块3与燕尾槽15匹配插接,便于将支撑板4安装到底盘2的顶端。

其中,风机7设有四个,每两个风机7设在支撑板4的顶端,便于对放置到盘子放置箱5和碗放置箱11的盘子和碗进行风干处理,两个支撑板4上均开设有前后对称的插孔9,插孔9为圆形和矩形中的其中一个,连接杆13的两端均设有与插孔9匹配的插接块,插孔9优选为矩形,连接杆13的两端均设为与矩形匹配的插接块,防止连接杆13发生转动,影响盘子放置箱5和碗放置箱11的放置稳定性。

其中,底盘2的顶端后侧固定连接有左右对称的两个固定板18,两个固定板18上均开设有与墙面固定的圆形孔,便于通过螺钉将底盘2固定到墙壁上,防止外力作用使底盘2移动。

其中,盘子放置箱5的底端面和碗放置箱11的底端面均开设有与两个连接杆13匹配的圆形槽17,且盘子放置箱5和碗放置箱11分别位于连接杆13的两端,便于将盘子放置箱5和碗放置箱11分别放置到连接杆13的两端,也便于拿下来,节省时间。

组装时,将两个连接杆13两端的插接块分别插入到两个支撑板4上的插孔9内,将底盘2放到靠近墙面的位置,将螺钉穿过圆形孔与墙面进行固定,使两个支撑板4底端的两个燕尾块3分别从底盘2顶端的两个燕尾槽15的前侧向后侧推动,再将固定件8上的矩形块82从凸型槽16的顶端向下插入,直到到达凸型槽16内腔的底端,同时l型板81位于l型槽14的内腔,防止支撑板4向前方运动,最后将盘子放置箱5和碗放置箱11分别放置到连接杆13的两端,将出水管10通过外接软管与外接下水管道连通,放置厨房用品时,将风机开关打开,使得风机7转动,四个风机7吹出的风从盘子放置箱5和碗放置箱11相背侧的通风孔6进入,将案板倾斜放置到底盘2内腔的后侧,并使案板的上端与墙面接触,挡杆19的设置防止案板向前移动,将清洗好的盘子放置到盘子放置箱5的内腔,盘子放置箱5内等距设有若干个第一隔板,将盘子放置箱5分割成若干个腔室,每个腔室内放置一个盘子,便于盘子上的水流出,加快风干速度,将清洗好的碗放到碗放置箱11的内腔,碗放置箱11内设有一个第二隔板,且将碗放置箱11分割成两个腔,每个腔内倒扣放置有若干个碗,便于碗上的水流出,加快风干速度,将清洗好的勺、铲子等上的手柄放置到其中一个连接杆13底端的挂钩12上,将勺、铲子等上的把手悬挂到另一个连接杆13底端的挂钩12上,且悬挂勺、铲子等的挂钩12长度长于另一个连接杆13上挂钩12的长度,长度差为5cm,便于悬挂的勺、铲子等上的水快速滴落,放置到盘子放置箱5的盘子和碗放置箱11的碗上的水从通孔流出,滴到底盘2顶端的内腔中,并通过出水管10流到下水管道,风机7吹出的风对盘子、碗、勺和铲子等进行风干处理,加快了盘子、碗、勺和铲子等的风干效率,风机7开启五到八分钟,就可以对盘子、碗、勺和铲子起到很好的风干效果。

在本实用新型的描述中,需要说明的是,术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

在本实用新型的描述中,还需要说明的是,除非另有明确的规定和限定,术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
