一种厕所用节水型马桶的制作方法

使用节水型厕所，如双冲式马桶 #生活技巧# #健康生活小窍门# #环保生活小知识# #节水环保小常识#

本实用新型涉及一种马桶，特别涉及一种厕所用节水型马桶，属于家具技术领域。

背景技术：

现有的马桶一般是由马桶本体和马桶水箱构成，马桶水箱里包括进水阀、冲水阀、冲水按钮等组件，工作过程是按下冲水按钮，水箱里的水通过打开的冲水阀将马桶本体便盆中的污物冲走，然后与自来水管连接的进水阀打开，自来水重新注满马桶水箱。

现有的马桶在使用时存在不足，首先，由于缺少对生活用水的过滤装置，现有的马桶难以使用生活用水进行冲厕，一定程度上浪费了水资源，其次现有的马桶在长时间使用时，水箱内部会出现水垢等情况，这些水垢衣服在马桶水箱的表面，时间一长将对马桶的管路形成堵塞，检修费时费力，严重影响使用。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，现有的马桶水箱缺少过滤装置无法利用生活用水，并且水箱容易堵塞的问题提供一种厕所用节水型马桶。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种厕所用节水型马桶，包括水箱，所述水箱的内部的两端设置有滤筒，所述水箱的侧面固定有壳体，所述壳体的侧面安装有第一电机，所述第一电机的输出轴插入壳体的内部并安装有螺杆，所述螺杆贯穿水箱的侧面并插入滤筒，所述螺杆与滤筒活动连接，所述水箱的顶部设置有盖板，所述盖板的顶部安装有第二电机，所述第二电机的输出轴插入水箱的内部并连接有转轴，所述转轴上固定套接有连接套，所述连接套的侧面安装有支架，所述支架远离连接套的一端固定有刮板，所述刮板与水箱的侧面滑动连接，所述盖板的两侧固定有把手，所述盖板的顶部的一端设置有第二开关，所述水箱的侧面贯穿有第一水管和第二水管，所述第一水管贯穿水箱，所述第二水管贯穿水箱并插入滤筒的内部。

作为本实用新型的一种优选技术方案，所述转轴上开设有安装槽，所述安装槽的内部固定连接有固定轴，所述固定轴上活动套接有滑套，所述滑套的侧面焊接有连杆，所述连杆远离滑套的一端设置有浮标。

作为本实用新型的一种优选技术方案，所述安装槽的顶部设置有第一开关，所述浮标的材料为塑料，所述浮标的数量为三个，三个所述浮标位于滑套的侧面呈圆周阵列分布。

作为本实用新型的一种优选技术方案，所述滤筒和第二水管的数量均为两个，所述支架的数量为三个，三个所述支架位于连接套的侧面呈圆周阵列分布。

作为本实用新型的一种优选技术方案，所述第一水管、第二水管和第三水管的内部均设置有电磁阀。

作为本实用新型的一种优选技术方案，所述壳体均为中空的长方体结构，所述水箱和滤筒为中空的圆柱体结构，所述滤筒上设置有滤孔。

本实用新型所达到的有益效果是：

1、本实用新型中使用时，第一水管向水箱内通入自来水，第二水管向装置内通入生活用水，当水箱内的水位持续上升，在浮标的浮力带动下，浮标带动连杆，连杆带动滑套，滑套沿着固定轴的轴向向上运动，直至触发第一开关，当第一开关被触发，第一水管和第二水管上的电磁阀关闭，使用时按动第二开关，第三水管内的电磁阀打开，进行冲水操作，操作简单使用方便；

2、本实用新型中：生活用水通入滤筒内，被滤筒将杂质拦截，启动第一电机，第一电机带动螺杆，螺杆将杂质挤出至壳体的内部，启动第二电机，第二电机带动转轴，转轴带动连接套，连接套带动支架，支架带动刮板，刮板对水箱的内部进行清洁，清洁效果好，水箱表面的水垢不会凝结在水箱的内壁上，有利于保持水箱的通畅，提高使用寿命。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

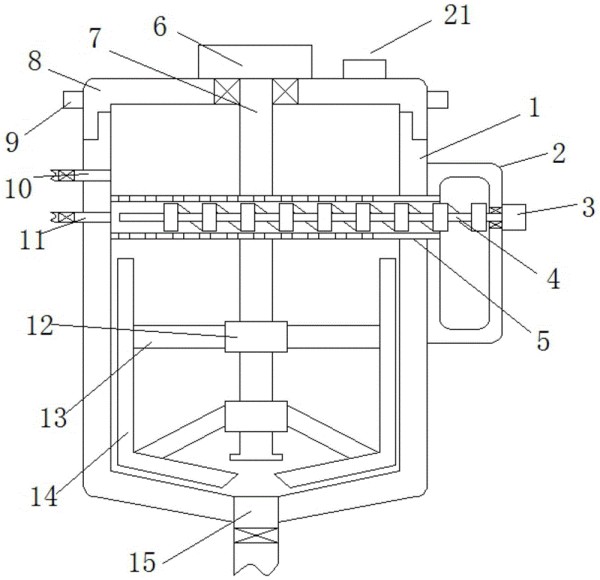

图1是本实用新型的实施例一的结构示意图；

图2是本实用新型的实施例二的结构示意图；

图3是本实用新型的实施例二中a部分放大示意图；

图4是本实用新型的实施例二的俯视图。

图中：1水箱、2壳体、3第一电机、4螺杆、5滤筒、6第二电机、7转轴、8盖板、9把手、10第一水管、11第二水管、12连接套、13支架、14刮板、15第三水管、16第一开关、17固定轴、18滑套、19连杆、20浮标、21第二开关。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

实施例一：

参照图1，本实用新型提供一种厕所用节水型马桶，包括水箱1，水箱1的内部的两端设置有滤筒5，水箱1的侧面固定有壳体2，壳体2的侧面安装有第一电机3，第一电机3的输出轴插入壳体2的内部并安装有螺杆4，螺杆4贯穿水箱1的侧面并插入滤筒5，螺杆4与滤筒5活动连接，水箱1的顶部设置有盖板8，盖板8的顶部安装有第二电机6，第二电机6的输出轴插入水箱1的内部并连接有转轴7，转轴7上固定套接有连接套12，连接套12的侧面安装有支架13，支架13远离连接套12的一端固定有刮板14，刮板14与水箱1的侧面滑动连接，盖板8的两侧固定有把手9，盖板8的顶部的一端设置有第二开关21，水箱1的侧面贯穿有第一水管10和第二水管11，第一水管10贯穿水箱1，第二水管11贯穿水箱1并插入滤筒5的内部。

滤筒5和第二水管11的数量均为两个，支架13的数量为三个，三个支架13位于连接套12的侧面呈圆周阵列分布；第一水管10、第二水管11和第三水管15的内部均设置有电磁阀；壳体2均为中空的长方体结构，水箱1和滤筒5为中空的圆柱体结构，滤筒5上设置有滤孔。

实施例二：

参照图2-4，本实用新型提供一种厕所用节水型马桶，包括水箱1，水箱1的内部的两端设置有滤筒5，水箱1的侧面固定有壳体2，壳体2的侧面安装有第一电机3，第一电机3的输出轴插入壳体2的内部并安装有螺杆4，螺杆4贯穿水箱1的侧面并插入滤筒5，螺杆4与滤筒5活动连接，水箱1的顶部设置有盖板8，盖板8的顶部安装有第二电机6，第二电机6的输出轴插入水箱1的内部并连接有转轴7，转轴7上固定套接有连接套12，连接套12的侧面安装有支架13，支架13远离连接套12的一端固定有刮板14，刮板14与水箱1的侧面滑动连接，盖板8的两侧固定有把手9，盖板8的顶部的一端设置有第二开关21，水箱1的侧面贯穿有第一水管10和第二水管11，第一水管10贯穿水箱1，第二水管11贯穿水箱1并插入滤筒5的内部。

转轴7上开设有安装槽，安装槽的内部固定连接有固定轴17，固定轴17上活动套接有滑套18，滑套18的侧面焊接有连杆19，连杆19远离滑套18的一端设置有浮标20；安装槽的顶部设置有第一开关16，浮标20的材料为塑料，浮标20的数量为三个，三个浮标20位于滑套18的侧面呈圆周阵列分布；滤筒5和第二水管11的数量均为两个，支架13的数量为三个，三个支架13位于连接套12的侧面呈圆周阵列分布；第一水管10、第二水管11和第三水管15的内部均设置有电磁阀；壳体2均为中空的长方体结构，水箱1和滤筒5为中空的圆柱体结构，滤筒5上设置有滤孔。

具体的，使用本实用新型时，第一水管10向水箱1内通入自来水，第二水管11向装置内通入生活用水，当水箱1内的水位持续上升，在浮标20的浮力带动下，浮标20带动连杆19，连杆19带动滑套18，滑套18沿着固定轴17的轴向向上运动，直至触发第一开关16，当第一开关16被触发，第一水管10和第二水管11上的电磁阀关闭，使用时按动第二开关21，第三水管15内的电磁阀打开，进行冲水操作，操作简单使用方便；

生活用水通入滤筒5内，被滤筒5将杂质拦截，启动第一电机3，第一电机3带动螺杆4，螺杆4将杂质挤出至壳体2的内部，启动第二电机6，第二电机6带动转轴7，转轴7带动连接套12，连接套12带动支架13，支架13带动刮板14，刮板14对水箱1的内部进行清洁，清洁效果好，水箱1表面的水垢不会凝结在水箱1的内壁上，有利于保持水箱1的通畅，提高使用寿命。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
