一种带有挂架的橱柜的制作方法

选择带有抽屉和挂架的床头柜，一柜多用。 #生活知识# #家居生活# #卧室布置建议# #收纳解决方案#

本技术涉及橱柜，具体是一种带有挂架的橱柜。

背景技术：

1、橱柜是存放物品的柜子，常设置在厨房或者浴室，用来放置物品的，常用的橱柜一般内部没有挂架和挂钩，是直接将物品堆放在橱柜的内部，但是这样就会造成橱柜上层空间无法好好利用，造成空间的浪费，所以会在橱柜上安装挂架来增加橱柜的利用空间。

2、一般会采用吸盘吸附挂钩来实现可以悬挂物品的功能，但是吸盘会容易脱落，脱落后物品会造成损坏，还有可能砸坏衣柜，所以采用固定式的挂钩挂架，固定式的挂架安装起来比较麻烦，并且固定式的挂架一旦损坏，不好拆卸，拆卸会造成橱柜损坏，而且固定式的挂架不好对其进行清洁，日积月累的灰尘会对橱柜内部环境造成影响。

3、因此，有必要提供一种带有挂架的橱柜解决上述技术问题。

技术实现思路

1、本实用新型的目的在于提供一种带有挂架的橱柜，采用挂架、限位槽和限位条，具有易拆卸、易安装、悬挂东西牢固效果。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种带有挂架的橱柜，包括柜体，所述柜体的侧壁转动安装有转轴，所述转轴的侧壁固定安装有柜门，所述柜门的两侧的侧壁开设有插槽，所述插槽的内部固定安装有多个弹簧，多个所述弹簧的一端固定安装有限位条，所述柜门的顶端滑动安装有挂架，所述挂架的底端开设有第二滑槽，所述第二滑槽两侧的内壁开设有限位槽，所述限位槽与限位条滑动连接，所述挂架的侧壁开设有第一滑槽，所述第一滑槽的内部滑动安装有多个滑棒，多个滑棒的侧壁开设有第一螺纹孔，所述滑棒的一端设置有固定块，所述固定块的侧壁开设有第二螺纹孔，所述第一螺纹孔和第二螺纹孔内部螺纹安装有第一螺母，所述固定块的底端固定连接有挂钩。

3、通过采用上述技术方案，将限位条向中间挤压，然后将限位条与限位槽相卡合后滑动，使得挂架安装在柜门上，方便对挂架拆卸后清洁，然后将固定块和滑块通过第一螺母进行固定，使用第一螺母将第一螺纹孔和第二螺纹孔连接起来，实现了对挂钩的固定，通过第一螺母的拆卸可以实现对挂钩进行更换，通过滑动滑棒可以调节挂钩之间的距离，根据物品大小进行调整，增加了该装置的实用性能。

4、本实用新型的进一步设置为：所述柜门的侧壁开设有凹槽，所述凹槽内部设置有支撑板，所述柜门的一侧开设有第三螺纹孔，所述第三螺纹孔贯穿柜门的侧壁与凹槽内部相连通，所述第三螺纹孔内部螺纹安装有第二螺母，所述第二螺母的一端压在支撑板的侧壁上。

5、通过采用上述技术方案，当悬挂的物品很重时，此时，将支撑板插入凹槽内部，然后将第二螺母拧紧，使得第二螺母将支撑板进行固定，支撑板可以对悬挂的重物提供一些支撑，也可以在支撑板上放置一些物品来增加橱柜的利用空间，增加了该装置的实用性能。

6、本实用新型的进一步设置为：所述挂架的顶端固定安装有泡沫垫。

7、通过采用上述技术方案，泡沫垫由于是弹性材质，其设置能够将柜门和柜体之间的缝隙进行填充，使得柜体和柜门之间固定更稳定的同时，还能隔绝外界，防止灰尘的进入对橱柜内部的环境造成影响，增加了该装置的实用性能和防护性能。

8、本实用新型的进一步设置为：所述支撑板的顶端设置有多个防滑凸起。

9、通过采用上述技术方案，防滑凸起的设置能够增加物品和支撑板之间的摩擦力，防止物品在柜门打开或者关闭的过程中发生相对滑动。

10、本实用新型的进一步设置为：所述柜体的两侧的侧壁开设有多个通风孔。

11、通过采用上述技术方案，通风孔的设置能够加强内部的通风，防止内部长时间封闭而产生异味，增加了该装置的实用性能。

12、本实用新型的进一步设置为：多个所述通风孔内部设置有滤网。

13、通过采用上述技术方案，滤网的设置能够隔绝外界的灰尘，防止外界的灰尘对柜体内部的环境造成影响，增加了该装置的实用性能和防护性能。

14、综上所述，本实用新型具有以下有益效果：本实用新型将限位条向中间挤压，然后将限位条与限位槽相卡合后滑动，使得挂架安装在柜门上，方便对挂架拆卸后清洁，然后将固定块和滑块通过第一螺母进行固定，使用第一螺母将第一螺纹孔和第二螺纹孔连接起来，实现了对挂钩的固定，通过第一螺母的拆卸可以实现对挂钩进行更换，通过滑动滑棒可以调节挂钩之间的距离，根据物品大小进行调整，增加了该装置的实用性能，当悬挂的物品很重时，此时，将支撑板插入凹槽内部，然后将第二螺母拧紧，使得第二螺母将支撑板进行固定，支撑板可以对悬挂的重物提供一些支撑，也可以在支撑板上放置一些物品来增加橱柜的利用空间，增加了该装置的实用性能。

技术特征：

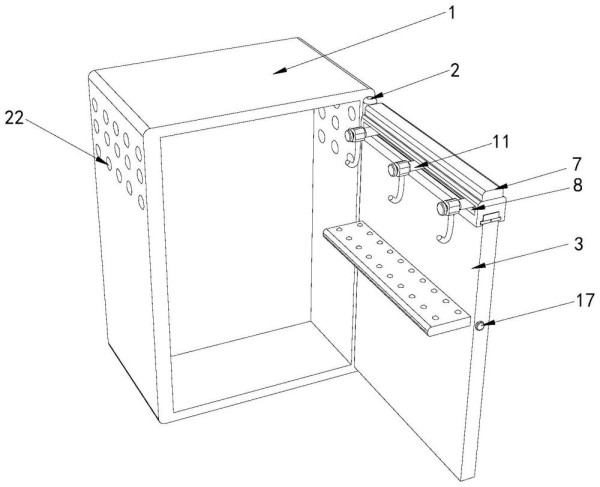

1.一种带有挂架的橱柜，包括柜体(1)，其特征在于：所述柜体(1)的侧壁转动安装有转轴(2)，所述转轴(2)的侧壁固定安装有柜门(3)，所述柜门(3)的两侧的侧壁开设有插槽(4)，所述插槽(4)的内部固定安装有多个弹簧(5)，多个所述弹簧(5)的一端固定安装有限位条(6)，所述柜门(3)的顶端滑动安装有挂架(24)，所述挂架(24)的底端开设有第二滑槽(9)，所述第二滑槽(9)的两侧的内壁开设有限位槽(10)，所述限位槽(10)与限位条(6)滑动连接，所述挂架(24)的侧壁开设有第一滑槽(8)，所述第一滑槽(8)的内部滑动安装有多个滑棒(11)，多个滑棒(11)的侧壁开设有第一螺纹孔(12)，所述滑棒(11)的一端设置有固定块(13)，所述固定块(13)的侧壁开设有第二螺纹孔(14)，所述第一螺纹孔(12)和第二螺纹孔(14)内部螺纹安装有第一螺母(15)，所述固定块(13)的底端固定连接有挂钩(16)。

2.根据权利要求1所述的一种带有挂架的橱柜，其特征在于：所述柜门(3)的侧壁开设有凹槽(18)，所述凹槽(18)内部设置有支撑板(19)，所述柜门(3)的一侧开设有第三螺纹孔(21)，所述第三螺纹孔(21)贯穿柜门(3)的侧壁与凹槽(18)内部相连通，所述第三螺纹孔(21)内部螺纹安装有第二螺母(17)，所述第二螺母(17)的一端压在支撑板(19)的侧壁上。

3.根据权利要求1所述的一种带有挂架的橱柜，其特征在于：所述挂架(24)的顶端固定安装有泡沫垫(7)。

4.根据权利要求2所述的一种带有挂架的橱柜，其特征在于：所述支撑板(19)的顶端设置有多个防滑凸起(20)。

5.根据权利要求1所述的一种带有挂架的橱柜，其特征在于：所述柜体(1)的两侧的侧壁开设有多个通风孔(22)。

6.根据权利要求5所述的一种带有挂架的橱柜，其特征在于：多个所述通风孔(22)内部设置有滤网(23)。

技术总结
本技术涉及橱柜技术领域，公开了一种带有挂架的橱柜，包括柜体，所述柜体的侧壁转动安装有转轴，所述转轴的侧壁固定安装有柜门，所述柜门的两侧的侧壁开设有插槽，所述插槽的内部固定安装有多个弹簧，多个所述弹簧的一端固定安装有限位条；本技术将限位条向中间挤压，然后将限位条与限位槽相卡合后滑动，使得挂架安装在柜门上，方便对挂架拆卸后清洁，然后将固定块和滑块通过第一螺母进行固定，使用第一螺母将第一螺纹孔和第二螺纹孔连接起来，实现了对挂钩的固定，通过第一螺母的拆卸可以实现对挂钩进行更换，通过滑动滑棒可以调节挂钩之间的距离，根据物品大小进行调整，增加了该装置的实用性能。

技术研发人员：陈桂聪,陈刚
受保护的技术使用者：广东佳居乐家居科技有限公司
技术研发日：20230828
技术公布日：2024/4/17
