家用便于管理的多动能书桌的制作方法

制作简易的书架标签，便于管理和寻找 #生活技巧# #收纳整理技巧# #书架整理#

本发明涉及一种家居设备，具体是一种家用便于管理的多动能书桌。

背景技术：

目前，家庭生活时会产生大量的生活用品，而有些生活用品一般会直接储存放置在家用书桌内，比如钥匙，而且钥匙会越来越多，闲置时随便放置，当要寻找时却十分麻烦，很难快速找寻到自己所需要的，显得分类管理就十分重要了，一般书桌都不具备这样的功能，而且书桌上的书籍会占用书桌表面空间，导致书本和工作产生的文件夹混合放置，不利于后来的区分管理，使桌面混乱不美观，所以急需要一种装置来解决上述问题。

技术实现要素：

针对上述现有技术的不足，本发明要解决的技术问题是提供一种家居设备的家用便于管理的多动能书桌。

为解决上述技术问题，本发明提供了如下技术方案：

一种家用便于管理的多动能书桌，包括书桌主体；所述书桌主体右端固接有茶杯放置处；所述书桌主体上端垂直固接有第一挡板；所述书桌主体右端固接有散热装置；所述散热装置上端固接有若干个通气孔；所述散热装置内部上端设置有散热风扇；所述散热风扇下端设置有分隔网；所述书桌主体左端下方等距设置有两个储物抽屉；所述储物抽屉上端均匀固接有若干个第一分隔板；所述最左端第一分隔板左端垂直向上固接有转轴；所述转轴上设置有第二挡板；所述第二挡板左端向下垂直固接有磁铁；所述书桌主体右端垂直向上固接有螺杆；所述螺杆上设置有转块；所述转块上端设置有放置架；所述放置架上均匀设置有若干个第三挡板；所述放置架前端设置有档杆；所述放置架左端设置有笔筒；所述放置架右侧，第一挡板上竖直设置有滑槽；所述放置板上，滑槽内部设置有滑块。

作为本发明进一步的改进方案：所述第一挡板上端固接有照明灯。

作为本发明再进一步的改进方案：所述最右端第一分隔板右端，第一挡板上设置有铁片。

作为本发明再进一步的改进方案：所述转块外表面均匀设置有防滑纹。

作为本发明再进一步的改进方案：所述放置架下端均匀固接有若干个挂钩。

与现有技术相比，本发明的有益效果是：

本发明的茶杯放置处用来放置茶杯，防止茶杯掉落摔碎；照明灯用于夜间照明；通气孔上端便于放置笔记本电脑；笔记本电脑过热时，启动散热风扇，散热风扇通过通气孔为笔记本电脑进行散热；储物抽屉用来存放物品；第一分隔板之间用来放置工作用文件夹；第二挡板围绕转轴转动；文件夹放置在第一隔板之间后转动第二挡板，使磁铁吸附在铁片上防止文件夹掉落；顺时针转动转块，转块沿着螺杆上升，逆时针转动转块，转块沿着螺杆下降；放置架上用来放置书籍；第三挡板将放置架分隔为几个不同区域；档杆防止书籍掉落；笔筒用来放置中性笔等小型办公用品；挂钩用来悬挂钥匙；滑块使放置板沿着滑槽上下活动，转动转块使联动移动放置板，便于放置板高度的调节，同时滑块带动放置板沿着滑槽运动，使放置板在同一水平面上上下移动；本发明的设计结构简单，工作性能好，功能多，实用性强，充分展现了现代化工具的特点，发展前景十分良好。

附图说明

图1为家用便于管理的多动能书桌的结构示意图；

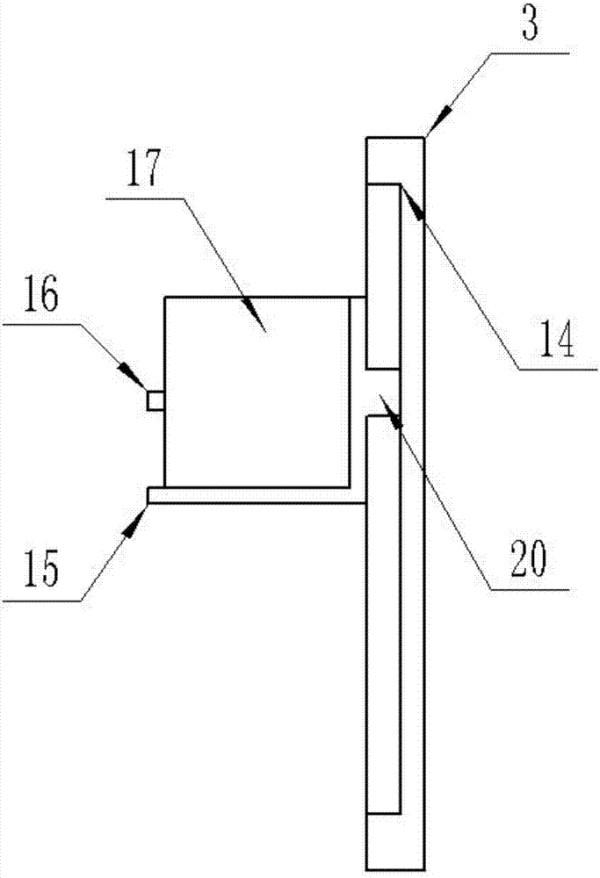

图2为家用便于管理的多动能书桌中滑块结构示意图；

图3为家用便于管理的多动能书桌中散热装置结构示意图；

图中：1-书桌主体、2-茶杯放置处、3-第一挡板、4-照明灯、5-散热装置、6-通气孔、7-储物抽屉、8-第二挡板、9-磁铁、10-螺杆、11-铁片、12-第一分隔板、13-转块、14-滑槽、15-放置架、16-档杆、17-第三挡板、18-笔筒、19-挂钩、20-滑块、21-转轴、22-分隔网、23-散热风扇。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本专利中的具体含义。

请参阅图1-3，本实施例提供了一种家用便于管理的多动能书桌，包括书桌主体1；所述书桌主体1右端固接有茶杯放置处2，茶杯放置处2用来放置茶杯，防止茶杯掉落摔碎；所述书桌主体1上端垂直固接有第一挡板3；所述第一挡板3上端固接有照明灯4，照明灯4用于夜间照明；所述书桌主体1右端固接有散热装置5；所述散热装置5上端固接有若干个通气孔6，通气孔6上端便于放置笔记本电脑；所述散热装置5内部上端设置有散热风扇23；所述散热风扇23下端设置有分隔网22，笔记本电脑过热时，启动散热风扇23，散热风扇23通过通气孔6为笔记本电脑进行散热；所述书桌主体1左端下方等距设置有两个储物抽屉7，储物抽屉7用来存放物品；所述储物抽屉7上端均匀固接有若干个第一分隔板12，第一分隔板12之间用来放置工作用文件夹；所述最左端第一分隔板12左端垂直向上固接有转轴21；所述转轴21上设置有第二挡板8，第二挡板8围绕转轴21转动；所述第二挡板8左端向下垂直固接有磁铁9；所述最右端第一分隔板12右端，第一挡板3上设置有铁片11，文件夹放置在第一隔板12之间后转动第二挡板8，使磁铁9吸附在铁片11上防止文件夹掉落；所述书桌主体1右端垂直向上固接有螺杆10；所述螺杆10上设置有转块13，顺时针转动转块13，转块13沿着螺杆10上升，逆时针转动转块13，转块13沿着螺杆10下降；所述转块13外表面均匀设置有防滑纹；所述转块13上端设置有放置架15，放置架15上用来放置书籍；所述放置架15上均匀设置有若干个第三挡板17，第三挡板17将放置架15分隔为几个不同区域；所述放置架15前端设置有档杆16，档杆16防止书籍掉落；所述放置架15左端设置有笔筒18，笔筒18用来放置中性笔等小型办公用品；所述放置架15下端均匀固接有若干个挂钩19，挂钩19用来悬挂钥匙；所述放置架15右侧，第一挡板3上竖直设置有滑槽14；所述放置板15上，滑槽14内部设置有滑块20，滑块20使放置板15沿着滑槽14上下活动，转动转块13联动移动放置板15，便于放置板15高度的调节，同时滑块20带动放置板15沿着滑槽14运动，使放置板15在同一水平面上上下移动。

具体使用方式：将笔记本电脑放置在通气孔6上端使用，当笔记本电脑过热时，启动散热风扇23，散热风扇23通过通气孔6为笔记本电脑进行散热，工作时产生的文件放置在文件夹内，之后将文件夹放置在第一隔板12之间，然后转动第二挡板8，使磁铁9吸附在铁片11上防止文件夹掉落，可以通过转动转块13使联动移动放置板15，便于放置板15高度的调节，同时滑块20带动放置板15沿着滑槽14运动，使放置板15在同一水平面上上下移动，可以让书籍的存放不会暂用书桌主体1表面空间，而且方便使用者存放或者拿取高处的书籍。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
