一种家居生活用厨具防护消毒一体式设备的制作方法

家居设计不仅是实用，更是一种生活方式的体现 #生活乐趣# #生活艺术# #生活美学设计# #创意家居设计#

1.本发明属于厨具消毒技术领域，具体涉及一种家居生活用厨具防护消毒一体式设备。

背景技术：

2.碗、筷、碟、勺等厨具是家庭生活的日常必需用品，大量调查资料表明，在这些餐具上经常检测出各种致病微生物。如果在日常生活中，不经常对厨具进行彻底地清洗和消毒，那么这些厨具就可能成为传播如甲型肝炎、痢疾、伤寒、结核病及食物中毒等疾病的媒介。特别是当家庭中有人得了上述各种传染病后，由于共用厨具可以引起这些肠道传染病在家庭中相互传播。因此，做好家庭中常用餐具的日常消毒，有利于保障全家平安。研究表明，紫外线可通过对微生物(细菌、病毒、芽孢等病原体)的辐射损伤和破坏核酸的功能使微生物致死，从而达到消毒的目的，因此家庭厨具常采用紫外线进行消毒。
3.目前对于厨具的消毒通常都是将厨具叠放在一起后，再放入到紫外线消毒柜中，由于紫外线需要对厨具的表面进行直接的照射才能达到消毒的目的，因此叠放的厨具无法完全接受到紫外线的照射，导致实际的消毒效果差。

技术实现要素：

4.本发明的目的在于提供一种家居生活用厨具防护消毒一体式设备，解决了目前对于厨具的消毒通常都是将厨具叠放在一起后再放入到紫外线消毒柜中，由于紫外线需要对厨具的表面进行直接的照射才能达到消毒的目的，因此叠放的厨具无法完全接受到紫外线的照射，导致实际的消毒效果差的问题。
5.为实现上述目的，本发明提供如下技术方案：一种家居生活用厨具防护消毒一体式设备，包括支板，所述支板的一侧面固定安装有圆筒，且支板的一侧面开设有圆孔，所述圆孔的内部通过驱动单元转动安装有旋转筒，所述旋转筒的内部转动安装有固定板，所述旋转筒的一端面上转动安装有若干支撑轴，且支撑轴上通过连接机构活动连接有网架，所述支板的一侧面与固定板的一侧面均安装有紫外线灯，所述圆筒的一端铰接有盖板，所述盖板的一侧边缘处安装有磁吸封条一，所述圆筒的一端面上安装有磁吸封条二。
6.采用上述方案，通过在圆筒内设置可转动的旋转筒，并在其上转动安装多个支撑轴，再配合用于放置厨具的网架，使得待消毒的厨具能够单独摆放，然后通过两个紫外线灯通电后产生的紫外线就可以进行全面的消毒，解决了消毒死角的问题，提高了实际的消毒效果；磁吸封条一与磁吸封条二的配合，使得盖板的开合更加简单便捷。
7.作为一种优选的实施方式，所述固定板的另一侧面通过若干u形板与支板的另一侧面固定连接，所述旋转筒的另一端延伸至u形板的内部，所述驱动单元包括外齿圈、减速电机与齿轮，所述外齿圈套接安装在旋转筒的另一端，所述减速电机安装在支板的另一侧面，所述齿轮安装在减速电机的输出轴上，且齿轮与外齿圈相啮合，所述固定板的一侧面安装有若干置物板。
8.采用上述方案，通过设置驱动单元，利用减速电机驱动旋转筒低速转动，从而使得每一个网架上的厨具均能够被两个紫外线灯均匀照射，实际消毒效果好；u形板用于将固定板与支板固定连接，防止固定板旋转。
9.作为一种优选的实施方式，所述支板的底端安装有底板，且底板的下表面固定安装有若干脚垫，所述支板的另一侧面固定安装有防护罩，所述旋转筒的另一端、减速电机与u形板均位于防护罩的内部。
10.采用上述方案，通过设置底板和脚垫，能够显著提高整个装置的稳定性；通过设置防护罩，一方面能够提高整个装置的美观性，另一方面也实现了对减速电机与u形板等结构的有效保护。
11.作为一种优选的实施方式，所述网架包括条形板、细杆与若干u形杆，若干所述u形杆等距安装在条形板与细杆之间，所述连接机构包括若干套环，所述套环固定在条形板上，且套环的内表面设置有定位凸起，所述支撑轴上开设有与定位凸起相匹配的定位槽。
12.采用上述方案，通过设置连接机构，利用套环可套接在支撑轴上的原理，再配合定位凸起和定位槽的定位作用，既实现了网架的快速拆装，也能够防止网架从支撑轴上滑落的现象发生，实用性强。
13.作为一种优选的实施方式，所述圆筒与盖板上分别安装有连接座二与连接座一，所述连接座一与连接座二上分别开设有凹槽一与凹槽二，所述凹槽一的内部固定有销轴，且销轴上通过发条转动安装有压板，所述凹槽二的内表面嵌入安装有限位开关，所述压板远离销轴的一端设置有限位机构。
14.采用上述方案，通过设置连接座一与连接座二，利用发条作用在压板上的作用力使其能够压紧在限位开关的触发按钮上，从而利用限位开关的作用就可以防止紫外线损伤工作人员皮肤的情况发生。
15.上述方案中，需要说明的是，所述限位开关与减速电机的输入端均与外接电源电性连接，所述限位开关的输出端与紫外线灯的输入端电性连接。
16.作为一种优选的实施方式，所述限位机构包括限位挡板与硅胶软垫，所述限位挡板固定安装在压板远离销轴的一端，所述硅胶软垫固定在限位挡板的外表面。
17.采用上述方案，通过设置限位挡板，使得工作人员必须先向外转动压板，直至限位挡板不再对盖板的开启造成阻挡后，工作人员才能够顺利的打开盖板，也就是说，在工作人员打开盖板之前，限位开关就会切断紫外线灯与电源的连接，进一步提高了紫外线灯的使用安全性；硅胶软垫可以增大限位挡板表面的摩擦力。
18.作为一种优选的实施方式，所述底板的顶部设置有集水盒，且集水盒的上表面固定有密封条，所述圆筒的下表面开设有排水口，所述集水盒的底部设置有支撑机构，且集水盒的顶部通过密封条与圆筒密封连接，所述集水盒的内腔通过排水口与圆筒相连通。
19.采用上述方案，通过设置集水盒，能够对厨具表面滴落的水进行收集，保持圆筒内部环境的干燥。
20.作为一种优选的实施方式，所述支撑机构包括支撑板与若干弹簧，所述底板的上表面开设有收纳槽，所述支撑板通过滑轨滑动安装在收纳槽的内部，所述弹簧的一端与收纳槽的内底面固定连接，且弹簧的另一端与支撑板的下表面固定连接。
21.采用上述方案，通过设置支撑机构，利用弹簧受压后产生的弹力向上推动集水盒，
实现了密封条与圆筒的密封连接，避免漏水的情况发生。
22.本发明的有益效果是：
23.该家居生活用厨具防护消毒一体式设备通过在圆筒内设置可转动的旋转筒，并在其上转动安装多个支撑轴，再配合用于放置厨具的网架，使得待消毒的厨具能够单独摆放，然后通过两个紫外线灯通电后产生的紫外线就可以进行全面的消毒，解决了消毒死角的问题，提高了实际的消毒效果；
24.该家居生活用厨具防护消毒一体式设备通过设置驱动单元，利用减速电机驱动旋转筒低速转动，从而使得每一个网架上的厨具均能够被两个紫外线灯均匀照射，实际消毒效果好；
25.该家居生活用厨具防护消毒一体式设备通过设置连接机构，利用套环可套接在支撑轴上的原理，再配合定位凸起和定位槽的定位作用，既实现了网架的快速拆装，也能够防止网架从支撑轴上滑落的现象发生，实用性强；
26.该家居生活用厨具防护消毒一体式设备通过设置限位挡板，使得工作人员必须先向外转动压板，直至限位挡板不再对盖板的开启造成阻挡后，工作人员才能够顺利的打开盖板，也就是说，在工作人员打开盖板之前，限位开关就会切断紫外线灯与电源的连接，进一步提高了紫外线灯的使用安全性；
27.该家居生活用厨具防护消毒一体式设备通过设置集水盒，能够对厨具表面滴落的水进行收集，保持圆筒内部环境的干燥，同时配合支撑机构，利用弹簧受压后产生的弹力向上推动集水盒，实现了密封条与圆筒的密封连接，避免漏水的情况发生。
附图说明

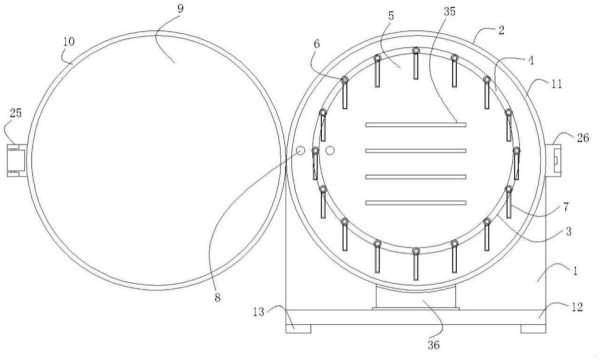

28.图1为本发明的整体正视结构示意图；
29.图2为本发明的整体侧视局部剖面图；
30.图3为本发明旋转筒的后视图；
31.图4为本发明网架的侧视图；
32.图5为本发明底板的正视局部剖面图；
33.图6为本发明连接座一和连接座二结合后的俯视剖面图。
34.图中：1、支板；2、圆筒；3、圆孔；4、旋转筒；5、固定板；6、支撑轴；7、网架；8、紫外线灯；9、盖板；10、磁吸封条一；11、磁吸封条二；12、底板；13、脚垫；14、防护罩；15、u形板；16、外齿圈；17、减速电机；18、齿轮；19、条形板；20、细杆；21、u形杆；22、套环；23、定位凸起；24、定位槽；25、连接座一；26、连接座二；27、凹槽一；28、销轴；29、发条；30、压板；31、限位挡板；32、硅胶软垫；33、凹槽二；34、限位开关；35、置物板；36、集水盒；37、密封条；38、收纳槽；39、弹簧；40、支撑板；41、滑轨。
具体实施方式
35.下面结合实施例对本发明做进一步的描述。
36.以下实施例用于说明本发明，但不能用来限制本发明的保护范围。实施例中的条件可以根据具体条件做进一步的调整，在本发明的构思前提下对本发明的方法简单改进都属于本发明要求保护的范围。
37.请参阅图1
‑
6，本发明提供一种家居生活用厨具防护消毒一体式设备，包括支板1，支板1的一侧面固定安装有圆筒2，且支板1的一侧面开设有圆孔3，圆孔3的内部通过驱动单元转动安装有旋转筒4，旋转筒4的内部转动安装有固定板5，旋转筒4的一端面上转动安装有若干支撑轴6，且支撑轴6上通过连接机构活动连接有网架7，支板1的一侧面与固定板5的一侧面均安装有紫外线灯8，圆筒2的一端铰接有盖板9，盖板9的一侧边缘处安装有磁吸封条一10，圆筒2的一端面上安装有磁吸封条二11；通过在圆筒2内设置可转动的旋转筒4，并在其上转动安装多个支撑轴6，再配合用于放置厨具的网架7，使得待消毒的厨具能够单独摆放，然后通过两个紫外线灯8通电后产生的紫外线就可以进行全面的消毒，解决了消毒死角的问题，提高了实际的消毒效果；磁吸封条一10与磁吸封条二11的配合，使得盖板9的开合更加简单便捷。
38.固定板5的另一侧面通过若干u形板15与支板1的另一侧面固定连接，旋转筒4的另一端延伸至u形板15的内部，驱动单元包括外齿圈16、减速电机17与齿轮18，外齿圈16套接安装在旋转筒4的另一端，减速电机17安装在支板1的另一侧面，齿轮18安装在减速电机17的输出轴上，且齿轮18与外齿圈16相啮合，固定板5的一侧面安装有若干置物板35；通过设置驱动单元，利用减速电机17驱动旋转筒4低速转动，从而使得每一个网架7上的厨具均能够被两个紫外线灯8均匀照射，实际消毒效果好；u形板15用于将固定板5与支板1固定连接，防止固定板5旋转。
39.支板1的底端安装有底板12，且底板12的下表面固定安装有若干脚垫13，支板1的另一侧面固定安装有防护罩14，旋转筒4的另一端、减速电机17与u形板15均位于防护罩14的内部；通过设置底板12和脚垫13，能够显著提高整个装置的稳定性；通过设置防护罩14，一方面能够提高整个装置的美观性，另一方面也实现了对减速电机17与u形板15等结构的有效保护。
40.网架7包括条形板19、细杆20与若干u形杆21，若干u形杆21等距安装在条形板19与细杆20之间，连接机构包括若干套环22，套环22固定在条形板19上，且套环22的内表面设置有定位凸起23，支撑轴6上开设有与定位凸起23相匹配的定位槽24；通过设置连接机构，利用套环22可套接在支撑轴6上的原理，再配合定位凸起23和定位槽24的定位作用，既实现了网架7的快速拆装，也能够防止网架7从支撑轴6上滑落的现象发生，实用性强。
41.圆筒2与盖板9上分别安装有连接座二26与连接座一25，连接座一25与连接座二26上分别开设有凹槽一27与凹槽二33，凹槽一27的内部固定有销轴28，且销轴28上通过发条29转动安装有压板30，凹槽二33的内表面嵌入安装有限位开关34，压板30远离销轴28的一端设置有限位机构；通过设置连接座一25与连接座二26，利用发条29作用在压板30上的作用力使其能够压紧在限位开关34的触发按钮上，从而利用限位开关34的作用就可以防止紫外线损伤工作人员皮肤的情况发生。
42.限位机构包括限位挡板31与硅胶软垫32，限位挡板31固定安装在压板30远离销轴28的一端，硅胶软垫32固定在限位挡板31的外表面；通过设置限位挡板31，使得工作人员必须先向外转动压板30，直至限位挡板31不再对盖板9的开启造成阻挡后，工作人员才能够顺利的打开盖板9，也就是说，在工作人员打开盖板9之前，限位开关34就会切断紫外线灯8与电源的连接，进一步提高了紫外线灯8的使用安全性；硅胶软垫32可以增大限位挡板31表面的摩擦力。
43.底板12的顶部设置有集水盒36，且集水盒36的上表面固定有密封条37，圆筒2的下表面开设有排水口，集水盒36的底部设置有支撑机构，且集水盒36的顶部通过密封条37与圆筒2密封连接，集水盒36的内腔通过排水口与圆筒2相连通；通过设置集水盒36，能够对厨具表面滴落的水进行收集，保持圆筒2内部环境的干燥。
44.支撑机构包括支撑板40与若干弹簧39，底板12的上表面开设有收纳槽38，支撑板40通过滑轨41滑动安装在收纳槽38的内部，弹簧39的一端与收纳槽38的内底面固定连接，且弹簧39的另一端与支撑板40的下表面固定连接；通过设置支撑机构，利用弹簧39受压后产生的弹力向上推动集水盒36，实现了密封条37与圆筒2的密封连接，避免漏水的情况发生。
45.工作原理：在正常使用过程中盖板9会通过磁吸封条一10与磁吸封条二11的磁吸力盖合在圆筒2的端部，此时的压板30在发条29的作用下压紧在凹槽二33的内部，此时的限位开关34处于闭合状态，紫外线灯8正常工作，其产生的紫外线能够照射到厨具的表面，与此同时，减速电机17也处于启动的状态，其能够配合齿轮18与外齿圈16的作用驱动旋转筒4低速转动，从而使得若干网架7以及其内部放置的厨具均能够穿过两个紫外线灯8之间的间隙，置物板35上也可放置厨具，当需要取出厨具时，首先关闭减速电机17，再利用限位挡板31向外转动压板30，待限位挡板31不再对盖板9的开启造成阻挡后，工作人员即可打开盖板9，此时的限位开关34打开，紫外线灯8与外部电源断开连接，也就是说，在工作人员打开盖板9之前，限位开关34就会切断紫外线灯8与电源的连接，因此在打开盖板9的过程中，不会有紫外线沿着盖板9与圆筒2之间刚开始打开的缝隙中照射到工作人员的皮肤上，安全性能高，完全打开盖板9后，先向上抬动网架7，使得定位凸起23从定位槽24的内部退出，再将套环22从支撑轴6上取下，完成后即可将放置在网架7内部的厨具安全取出，操作简单，集水盒36能够对厨具表面滴落的水进行收集，保持圆筒2内部环境的干燥，弹簧39受压后产生的弹力能够向上推动集水盒36，实现了密封条37与圆筒2的密封连接，避免漏水的情况发生。
46.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
