本实用新型涉及了厨房用具的技术领域，尤其涉及了一种多功能砧板防护垫。

背景技术：

砧板是日常生活中都会用到的厨房用具，人们在切肉、切骨头等都需要在砧板上完成，但是人们在砧板上切东西时尤其是切骨头或切鱼等时，砧板常常会打滑移动，特别厨房案台上可能会有水，这样就更容易使砧板滑动了，这样就不方便人们使用，还拖慢速度，使用时间长了还会对案台造成磨损，严重的还会发生意外导致人们受伤，也有人在使用砧板套膜套在砧板底部防止打滑，但是现在的砧板套膜容易藏水，这样就容易弄脏砧板套膜和砧板了，而且清洁起来也麻烦。

技术实现要素：

本实用新型针对上述提到的问题，提供了一种可以防止砧板打滑的砧板包边膜。

以下是本实用新型的技术方案：一种多功能砧板防护垫，包括有膜本体，所述膜本体顶部设置有包边，所述包边底部设置有圆环，且所述包边和圆环相连接，所述圆环下侧设置有第一防滑层，所述圆环顶部设置有向下延伸的环形凹槽，所述环形凹槽底部排列设置有排水孔，所述圆环中间设置有通孔，所述通孔内部设置有圆盘，所述圆盘下侧设置有第二防滑层，所述圆盘和圆环通过连接条连接，所述连接条下侧设置有第三防滑层。

优选地，所述膜本体采用的一体成型制成的。

优选地，所述第一防滑层、第二防滑层和第三防滑层下侧均设有防滑纹。

综上所述，所述第一防滑层、第二防滑层、第三防滑层的下表面和环形凹槽下侧设置在同一水平面上，所述膜本体采用的是硅胶和橡胶等多种材料结合而成的，使膜本体具有较强的韧性和耐磨性，所述缓冲垫采用的是具有一定弧度的垫片，且缓冲垫固定连接在圆盘上侧，所述包边厚度为4mm，所述膜本体整体高度为22mm。

本实用新型的有益效果：一种多功能砧板防护垫，本实用新型结构简单、节省材料，有效防止砧板在使用过程中滑动，减少对案台的磨损，还能避免发生意外而导致受伤，而且本实用新型还具有减震、防止共振、减少噪音等功能，有效延长砧板的使用寿命，而且还设置有环形凹槽可以引导积水，环形凹槽底部的排水孔排出积水，避免积水影响砧板使用，还能防止滋生细菌。

附图说明

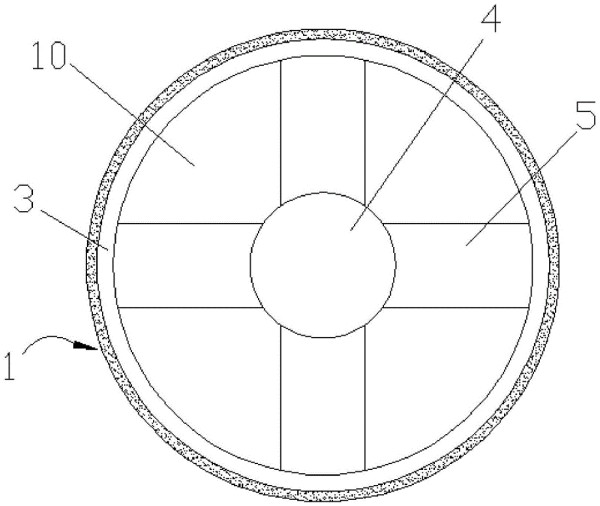

图1是本实用新型正视图。

图2是本实用新型背视图。

图3是本实用新型剖视图。

结合图1至图3所示：膜本体1、包边2、圆环3、圆盘4、连接条5、通孔10、环形凹槽30、第一防滑层33、第二防滑层44、第三防滑层55、排水孔100。

具体实施方式

下面结合图1至图3为本实用新型做出详细的说明，一种多功能砧板防护垫，包括有膜本体1，所述膜本体1顶部设置有包边2，所述包边2底部设置有圆环3，且所述包边2和圆环3相连接，所述圆环3下侧设置有第一防滑层33，所述圆环3顶部设置有向下延伸的环形凹槽30，所述环形凹槽30底部排列设置有排水孔100，所述圆环3中间设置有通孔10，所述通孔10内部设置有圆盘4，所述圆盘4下侧设置有第二防滑层44，所述圆盘4和圆环3通过连接条5连接，所述连接条5下侧设置有第三防滑层55。

所述膜本体1采用的一体成型制成的，实现方便，便于批量性生产，减少生产成本，而且一体成型结构会更加牢固。

所述第一防滑层33、第二防滑层44和第三防滑层55下侧均设有防滑纹，通过防滑纹可以防止砧板滑动，避免人们在使用时发生意外而导致受伤。

综上所述，所述第一防滑层33、第二防滑层44、第三防滑层55的下表面和环形凹槽30下侧设置在同一水平面上，所述膜本体1采用的是硅胶和橡胶等多种材料结合而成的，使膜本体1具有较强的韧性和耐磨性，所述缓冲垫采用的是具有一定弧度的垫片，且缓冲垫固定连接在圆盘4上侧，所述包边2厚度为4mm，所述膜本体1整体高度为22mm，而且本实用新型针对不同砧板设置有内圈规格尺寸不同的膜本体1，分别有30cm、33cm、36cm、38cm、39cm、40cm、42cm，人们根据砧板大小选择适合的膜本体1可以更能体现膜本体1效果。

本实用新型一种多功能砧板防护垫，结构简单、节省材料，有效防止砧板在使用过程中滑动，减少对案台的磨损，还能避免发生意外而导致受伤，而且本实用新型还具有减震、防止共振、减少噪音等功能，有效延长砧板的使用寿命，而且还设置有环形凹槽30可以引导积水，环形凹槽30底部的排水孔100排出积水，避免积水影响砧板使用，还能防止滋生细菌。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变形，本实用新型的范围由所附权利要求极其等同物限定。
