一种生活组合办公收纳盒的制作方法

办公桌收纳盒：办公用品有序收纳，提高工作效率。 #生活技巧# #居家生活技巧# #收纳整理建议# #零乱物品分类法#

本实用新型涉及办公用品技术领域，更具体地说，本实用涉及一种生活组合办公收纳盒。

背景技术：

收纳盒是指装东西的盒子，也就是将东西(多指小件物品，如：办公文具、化妆品、文件资料、小工具、袜子、裤衩等)收集集中起来。在日常生活和办公环境中都需要使用收纳盒对杂物进行收纳，便于人们使用的同时保证了环境的整洁。

专利申请公布号cn204605341u的实用新型专利公开了一种多功能组合式办公用品架，包括资料架，多功能组合式办公用品架分为上部和下部，资料架位于上部，资料架的两侧设有左挡板和右挡板，右挡板可拆卸，资料架的内部设有分隔板，分隔板和资料架采用导轨连接，资料架的背面连接有“l”形挂钩，资料架的上部还设有防尘卷帘，收纳盒设于下部内，收纳盒为抽拉式收纳盒，收纳盒前面设有凹槽把手，凹槽把手的一侧设有时钟，下部的侧面设有笔筒，笔筒为可伸缩式笔筒，提供一种结构简单合理、节约办公桌桌面空间、可以存放多种办公用品且可以防止文件撒满灰尘的悬挂式多功能组合式办公用品架。

但是其在实际使用时，仍旧存在较多缺点，如收纳盒的收纳空间无法根据需要进行调节，导致文件较多时收纳空间不足，另外在收纳盒闲置时，无法调节收纳盒占用空间，使用不方便。

技术实现要素：

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种生活组合办公收纳盒，通过设置第一盒体、第二盒体和第三盒体，可调节第一插杆与不同高度的第一插接孔活动插接，使得第一盒体的内部和第二盒体的内部实现分隔收纳，防止不同的文件混杂在一起，同时可以调节第二插杆与不同的第二插接孔活动插接，使得第二盒体内部的收纳空间可以调节，而在闲置时，可将第一盒体、第二盒体和第三盒体堆叠在一起，减少占用的空间，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种生活组合办公收纳盒，包括第一盒体，所述第一盒体的底部固定连接有支撑腿，所述第一盒体的内腔活动连接有第二盒体，所述第二盒体的一侧贯穿设有第一插接孔，所述第一插接孔的内部活动插接有第一插杆，所述第一插杆远离第一插接孔的一端贯穿并延伸至第一盒体的外侧，所述第二盒体的侧壁内部活动插接有第三盒体，所述第三盒体的一侧贯穿设有第二插接孔，所述第二插接孔的内部活动插接有第二插杆，所述第二插杆远离第二插接孔的一端贯穿并延伸至第二盒体的外侧，所述第三盒体顶部的中心位置固定连接有把手，所述第三盒体的顶部固定连接有固定带，所述第三盒体顶部的两端均固定连接有放置板，所述放置板的顶部开设有活动槽，所述第一盒体的一侧固定连接有收纳袋，所述第一盒体的另一侧固定连接有固定块，所述固定块的数量为两个，两个所述固定块之间设置有圆杆，所述圆杆的中部活动套接有转动板，所述转动板靠近第一盒体的一侧开设有放置槽，所述转动板靠近第一盒体一侧的顶端固定连接有卡接块，所述第一盒体的一侧面对应设有卡接槽，所述卡接块活动插接与卡接槽的内部。

在一个优选地实施方式中，所述支撑腿的数量为四个，四个所述支撑腿分别设置在第一盒体底部的四角，所述支撑腿的底部固定连接有固定吸盘。

在一个优选地实施方式中，所述第一盒体与第二盒体的正面和顶部均为开口设置，所述第三盒体的正面和底部均为开口设置。

在一个优选地实施方式中，所述固定带的数量为六个，且每三个固定带为一组，两组所述固定带关于第三盒体的竖直向中心轴线呈轴对称装置，所述固定带为弹力带。

在一个优选地实施方式中，所述卡接块位于卡接槽内部一端的顶部和底部均固定连接有弹性片，所述弹性片的表面与卡接槽的内壁紧密贴合。

在一个优选地实施方式中，所述第一盒体靠近转动板一侧面的底端固定连接有支撑板，所述支撑板的顶部固定连接有橡胶凸块。

在一个优选地实施方式中，所述第一插接孔的数量为八个，且八个第一插接孔等距离的均匀设置在第二盒体的一侧，所述第二插接孔的数量为十一个，且十一个第二插接孔等距离的均匀设置在第三盒体的一侧。

本实用新型的技术效果和优点：

1、本实用新型通过设置第一盒体、第二盒体和第三盒体，可针对实际情况调节第一插杆与不同高度的第一插接孔活动插接，使得第二盒体与第一盒体分离，从而使得第一盒体的内部和第二盒体的内部实现分隔收纳，防止不同的文件混杂在一起，同时可以调节第二插杆与不同的第二插接孔活动插接，使得第三盒体顶部与第二盒体底部之间距离调节，从而使得第二盒体内部的收纳空间可以调节，而在闲置时，可将第一盒体、第二盒体和第三盒体堆叠在一起，减少占用的空间；

2、本实用新型通过在第三盒体顶部设置固定带和放置板，使得固定带对笔和工具刀进行收纳，放置板可以通过活动槽对手机或者平板进行放置，便于人们查看资料视频，还通过在第一盒体的两侧面设置收纳袋和转动板，收纳袋可以对不常用的杂物进行收纳，转动板表面的放置槽可以对印章类物品进行放置收纳，针对办公的不同物品进行分类收纳，收纳效果更好。

附图说明

图1为本实用新型的整体结构正视图。

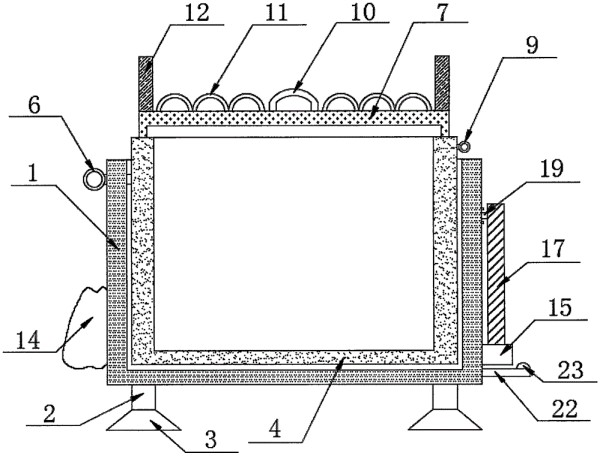

图2为本实用新型的整体结构正剖图。

图3为本实用新型的第一盒体结构侧视图。

图4为本实用新型的第三盒体结构示意图。

附图标记为：1第一盒体、2支撑腿、3固定吸盘、4第二盒体、5第一插接孔、6第一插杆、7第三盒体、8第二插接孔、9第二插杆、10把手、11固定带、12放置板、13活动槽、14收纳袋、15固定块、16圆杆、17转动板、18放置槽、19卡接块、20卡接槽、21弹性片、22支撑板、23橡胶凸块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种生活组合办公收纳盒，包括第一盒体1，所述第一盒体1的底部固定连接有支撑腿2，所述第一盒体1的内腔活动连接有第二盒体4，所述第二盒体4的一侧贯穿设有第一插接孔5，所述第一插接孔5的内部活动插接有第一插杆6，所述第一插杆6远离第一插接孔5的一端贯穿并延伸至第一盒体1的外侧，所述第二盒体4的侧壁内部活动插接有第三盒体7，所述第三盒体7的一侧贯穿设有第二插接孔8，所述第二插接孔8的内部活动插接有第二插杆9，所述第二插杆9远离第二插接孔8的一端贯穿并延伸至第二盒体4的外侧，所述第三盒体7顶部的中心位置固定连接有把手10，通过把手10方便对第二盒体4和第三盒体7进行操作，所述第三盒体7的顶部固定连接有固定带11，所述第三盒体7顶部的两端均固定连接有放置板12，所述放置板12的顶部开设有活动槽13，放置板12可以通过活动槽13对手机或者平板进行放置，便于人们查看资料视频，所述第一盒体1的一侧固定连接有收纳袋14，收纳袋14可以对不常用的杂物进行收纳，所述第一盒体1的另一侧固定连接有固定块15，所述固定块15的数量为两个，两个所述固定块15之间设置有圆杆16，所述圆杆16的中部活动套接有转动板17，所述转动板17靠近第一盒体1的一侧开设有放置槽18，所述转动板17靠近第一盒体1一侧的顶端固定连接有卡接块19，所述第一盒体1的一侧面对应设有卡接槽20，所述卡接块19活动插接与卡接槽20的内部。

进一步的，所述支撑腿2的数量为四个，四个所述支撑腿2分别设置在第一盒体1底部的四角，所述支撑腿2的底部固定连接有固定吸盘3，四个支撑腿2使得第一盒体1的放置更加稳固，固定吸盘3的设置保证了第一盒体1在受到较小外力碰撞时也不会发生倾倒，使用更加方便。

进一步的，所述第一盒体1与第二盒体2的正面和顶部均为开口设置，所述第三盒体3的正面和底部均为开口设置，保证了第一盒体1、第二盒体2和第三盒体3均可通过正面对盒体内部进行取放操作，使用方便，同时第一盒体1和第二盒体2分开可以实现分类收纳，向上抽取第三盒体3可以增大第二盒体2内部的收纳空间，方便调节。

进一步的，所述固定带11的数量为六个，且每三个固定带11为一组，两组所述固定带11关于第三盒体7的竖直向中心轴线呈轴对称装置，所述固定带11为弹力带，固定带11可以对笔和工具刀进行收纳固定，弹力带保证了其固定更加牢固，不易脱落。

进一步的，所述卡接块19位于卡接槽20内部一端的顶部和底部均固定连接有弹性片21，所述弹性片21的表面与卡接槽20的内壁紧密贴合，弹性片21保证了卡接块19在卡接槽20内部卡紧，从而对转动板17进行固定，保证转动板17在闲置时不占用空间。

进一步的，所述第一盒体1靠近转动板17一侧面的底端固定连接有支撑板22，所述支撑板22的顶部固定连接有橡胶凸块23，当转动板17转动至水平状态时，支撑板22和橡胶凸块23共同作用对转动板17进行支撑固定，使得转动板17表面的放置槽18内部可以放置如印章类物品。

进一步的，所述第一插接孔5的数量为八个，且八个第一插接孔5等距离的均匀设置在第二盒体4的一侧，所述第二插接孔8的数量为十一个，且十一个第二插接孔8等距离的均匀设置在第三盒体7的一侧，使得第一插杆6通过第一插接孔5对第二盒体4进行调节固定，第二插杆9通过第二插接孔8对第三盒体7的位置进行固定，从而实现第二盒体4内部收纳空间的调节。

本实用新型工作原理：

参照说明书附图1-4，在使用过程中，将固定吸盘3与桌面固定，将笔和工具刀类的物品放置在固定带11的内部，固定带11对其绑紧固定，将不经常使用的杂物类放置在收纳袋14内部进行收纳，将文件类放置在第二盒体4内部收纳，当有需要单独存放的文件时，向外拉动第一插杆6，第二插杆6从第一插接孔5内部移除，向上拉动把手10，把手10带动第三盒体7向上移动，第三盒体7通过第二插杆9带动第二盒体4向上移动，与第一盒体1分离，将单独存放的文件放入第一盒体1内部，当第二盒体4内部的空间不够用时，向外拉动第二插杆9，使其与第二插接孔8分离，向上拉动把手10，把手10带动第三盒体7向上移动，当移动至所需空间时，将第二插杆9插入对应的第二插接孔8内部，对第三盒体7的高度进行固定，即可对第二盒体4内部的空间进行调节，向外拉动转动板17顶端，转动板17带动卡接块19与卡接槽20分离，转动板17转动至水平方向搭接在橡胶凸块23表面，将印章类物品放置在放置槽18内部收纳，并且，在闲置时，可将第一盒体1、第二盒体4和第三盒体7堆叠在一起，减少占用的空间，放置板12可以通过活动槽13对手机或者平板进行放置，便于人们查看资料视频。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
