一种城市生活垃圾渗滤液处理装置的制作方法

城市垃圾处理：环保生活的一环 #生活乐趣# #生活分享# #城市生活观察# #城市生活建议#

本技术属于渗滤液处理装置，特别涉及一种城市生活垃圾渗滤液处理装置。

背景技术：

1、城市生活垃圾渗滤液处理装置是一种用于处理城市生活垃圾渗滤液的设备。城市生活垃圾渗滤液是指垃圾堆放过程中产生的液体，其中含有有机物、重金属、有害物质等污染物。垃圾渗滤液处理装置通过物理、化学、生物等多种方法，对垃圾渗滤液进行处理，去除其中的污染物，使其达到排放标准，或者进一步利用处理后的渗滤液。这种装置可以有效减少垃圾渗滤液对环境的污染，保护水资源和土壤环境的安全。

2、现有的渗滤液处理装置大体采用两种防水，一种静置分离法，利用重力使得固液分离，这种方法耗时时间长，且依靠自身重力一些吸附在垃圾内部的渗滤液无法被挤出，不太适用于城市生活垃圾的渗滤液处理，二是采用离心分离法，装置中设置有离心结构，将垃圾在装置内转动，离心力将垃圾中的渗滤液给甩出，这样的方法能源消耗大，且对于固体较多的生活垃圾的渗滤液处理也不太理想。

技术实现思路

1、本实用新型提出一种城市生活垃圾渗滤液处理装置，解决了现有技术中的问题。

2、本实用新型的技术方案是这样实现的：

3、一种城市生活垃圾渗滤液处理装置，包括装置主体，设置于装置主体中的初次处理组件以及二次处理组件；

4、所述装置主体包括中间体部分，所述中间体部分的顶部一体成型有进料漏斗；

5、所述初次处理组件包括两组对称设置的压缩辊，两组压缩辊相向转动；

6、所述二次处理组件包括容纳箱，所述容纳箱内侧设置有压缩活塞，所述中间体部分的一侧与压缩活塞对应装设有气缸，所述压缩活塞安装在气缸的伸缩轴外侧；

7、所述容纳箱的底部设置有底部过滤板，用于渗滤液的过滤；

8、所述底部过滤板活动连接于容纳箱的底部位置处。

9、进一步，所述装置主体还包括设置在中间体部分底部四周的支撑部，用于将装置主体抬高，方便垃圾由中间体部分的底部导出。

10、进一步，所述中间体部分的后侧与压缩辊对应设置有电机，所述电机的输出轴穿过压缩辊的中部与之固定套接。

11、进一步，所述中间体部分的内侧与底部过滤板对应设置有滑动角铁轨道，所述底部过滤板可沿着滑动角铁轨道进行滑动，所述中间体部分内侧还与容纳箱的顶部位置处设置有固定角铁，用于固定容纳箱。

12、进一步，所述容纳箱的顶部还开设有朝上的端口。

13、进一步，所述底部过滤板的一端还设置有拉环。

14、进一步，所述底部过滤板靠近拉环的一侧顶部设置有柱体，所述中间体部分侧壁与柱体滑动设置有固定板。

15、采用了上述技术方案后，本实用新型的有益效果是：

16、本实用新型中，通过设置有初次处理组件以及二次处理组件，由初次处理组件将垃圾中的渗滤液初步处理，为了防止垃圾中依然具备少量的渗滤液，垃圾被送入到二次处理组件中，来通过压缩将该少量渗滤液进行压缩出来，通过底部过滤板对渗滤液进行过滤，从而完成固液分离，不仅分离效率高，且对固体垃圾较多的渗滤液处理强度也大大加强了；

17、本实用新型中，通过设置有底部过滤板，底部过滤板可以抽出，方便容纳箱中的固体垃圾通过容纳箱的底部倒出，再通过中间体部分的底部被倒出，实现固液分离的目的。

技术特征：

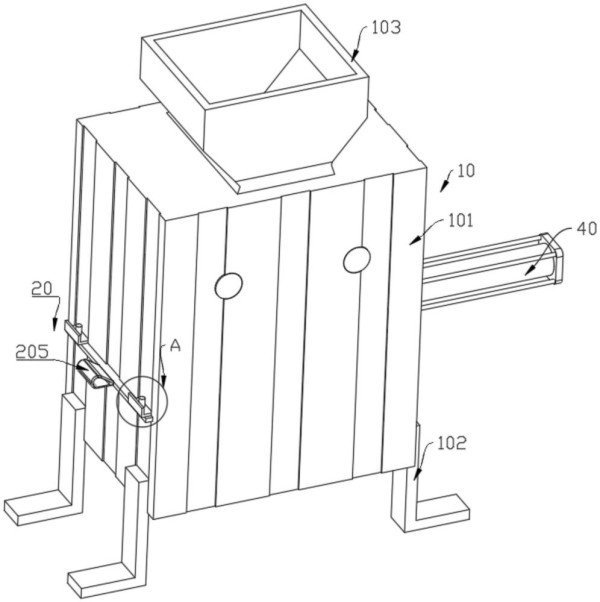

1.一种城市生活垃圾渗滤液处理装置，其特征在于，包括装置主体(10)，设置于装置主体(10)中的初次处理组件(30)以及二次处理组件(20)；

2.根据权利要求1所述的一种城市生活垃圾渗滤液处理装置，其特征在于，所述装置主体(10)还包括设置在中间体部分(101)底部四周的支撑部(102)，用于将装置主体(10)抬高，方便垃圾由中间体部分(101)的底部导出。

3.根据权利要求1所述的一种城市生活垃圾渗滤液处理装置，其特征在于，所述中间体部分(101)的后侧与压缩辊(301)对应设置有电机(302)，所述电机(302)的输出轴穿过压缩辊(301)的中部与之固定套接。

4.根据权利要求1所述的一种城市生活垃圾渗滤液处理装置，其特征在于，所述中间体部分(101)的内侧与底部过滤板(204)对应设置有滑动角铁轨道(70)，所述底部过滤板(204)可沿着滑动角铁轨道(70)进行滑动，所述中间体部分(101)内侧还与容纳箱(201)的顶部位置处设置有固定角铁(50)，用于固定容纳箱(201)。

5.根据权利要求1所述的一种城市生活垃圾渗滤液处理装置，其特征在于，所述容纳箱(201)的顶部还开设有朝上的端口。

6.根据权利要求1所述的一种城市生活垃圾渗滤液处理装置，其特征在于，所述底部过滤板(204)的一端还设置有拉环(205)。

7.根据权利要求6所述的一种城市生活垃圾渗滤液处理装置，其特征在于，所述底部过滤板(204)靠近拉环(205)的一侧顶部设置有柱体(203)，所述中间体部分(101)侧壁与柱体(203)滑动设置有固定板(202)。

技术总结
本技术属于渗滤液处理装置技术领域，本技术中提出的一种城市生活垃圾渗滤液处理装置，包括装置主体，设置于装置主体中的初次处理组件以及二次处理组件；所述装置主体包括中间体部分，所述中间体部分的顶部一体成型有进料漏斗；所述初次处理组件包括两组对称设置的压缩辊，两组压缩辊相向转动；设置有初次处理组件以及二次处理组件，由初次处理组件将垃圾中的渗滤液初步处理，为了防止垃圾中依然具备少量的渗滤液，垃圾被送入到二次处理组件中，来通过压缩将该少量渗滤液进行压缩出来，通过底部过滤板对渗滤液进行过滤，从而完成固液分离，不仅分离效率高，且对固体垃圾较多的渗滤液处理强度也大大加强了。

技术研发人员：邓彦,刘志刚,陆峰,王野,罗燕祥
受保护的技术使用者：东莞市新东元环保投资有限公司
技术研发日：20230811
技术公布日：2024/2/29
