一种可提供生活热水的空调热泵系统及其控制方法与流程

热泵供暖系统可以连接到智能家居系统，实现远程调控。 #生活技巧# #居家生活技巧# #节省能源技巧# #热泵供暖#

1.本发明涉及一种可提供生活热水的空调热泵系统及其控制方法。

背景技术：

2.随着生活水平的不断提高，人们的舒适性要求越来越高，同时对空调制冷、制热及生活热水的需求也越来越多，目前通常需要分别购置空调和热水器来满足上述要求，不仅成本高，而且设备多，安装不方便。

技术实现要素：

3.针对上述问题，本发明提供了一种可提供生活热水的空调热泵系统及其控制方法，有效解决了背景技术中指出的问题。
4.本发明采用的技术方案是：
5.一种可提供生活热水的空调热泵系统，包括压缩机、一号三通接头、二号三通接头、四通阀、水箱、一号电子膨胀阀、二号电子膨胀阀、室内换热器和室外换热器，所述压缩机的排气口与一号三通接头的一个开口相连，所述一号三通接头的另两个开口分别与四通阀的d口、水箱的冷媒进口相连，所述水箱的冷媒出口通过一号电子膨胀阀与二号三通接头的第一个开口相连，所述四通阀的c口经过室外换热器后与二号三通接头的第二个开口相连，所述二号三通接头的第三个开口依次经过二号电子膨胀阀、室内换热器后与四通阀的e口相连，所述四通阀的s口与压缩机的冷媒进口相连。
6.作为优选，所述压缩机的排气口设有压力开关。
7.作为优选，所述的水箱内设有水箱微通道换热器和水温传感器。
8.作为优选，所述的室内换热器设有室温传感器。
9.同时，本发明还提供了一种空调热泵系统的控制方法，包括以下步骤：
10.a)、同时启动水箱和室内换热器制冷时，控制四通阀断电，d口与c口相连通，e口与s口相连通，打开一号电子膨胀阀和二号电子膨胀阀到设定步数：
11.1)、当水温传感器检测到水箱内的水温低于设定温度、且室温传感器检测到室内温度高于设定温度时，增大一号电子膨胀阀和二号电子膨胀阀的开度，控制压缩机高频运行；
12.2)、当水温传感器检测到水箱内的水温低于设定温度、且室温传感器检测到室内温度低于等于设定温度时，调节二号电子膨胀阀的开度至最小，控制一号电子膨胀阀维持设定步数，降低室内换热器的风机转速，控制压缩机降低频率运行；
13.3)、当水温传感器检测到水箱内的水温高于等于设定温度、且室温传感器检测到室内温度高于设定温度时，调节一号电子膨胀阀的开度至最小，控制二号电子膨胀阀维持设定步数，压缩机降低运行频率；
14.4)、当水温传感器检测到水箱内的水温高于等于设定温度、且室温传感器检测到室内温度低于等于设定温度时，控制空调热泵系统低频运行或停机；
15.b)、水箱停机、室内换热器制冷时，控制四通阀断电，d口与c口相连通，e口与s口相连通，关闭一号电子膨胀阀，打开二号电子膨胀阀到设定步数：
16.1)、当室温传感器检测到室温高于设定温度时，增大二号电子膨胀阀至设定步数，增大压缩机的运行频率；
17.2)、当室温传感器检测到室温低于等于设定温度时，控制空调热泵系统低频运行或停机；
18.c)、水箱停机、室内换热器制热时，控制四通阀得电，d口与e口相连通，c口与s口相连通，关闭一号电子膨胀阀，打开二号电子膨胀阀到设定步数：
19.1)、当室温传感器检测到室温低于设定温度时，增大二号电子膨胀阀至设定步数，增大压缩机的运行频率；
20.2)、当室温传感器检测到室温高于等于设定温度时，控制空调热泵系统低频运行或停机；
21.d)、室内换热器停机、水箱开机时，控制四通阀得电，d口与e口相连通，c口与s口相连通，打开一号电子膨胀阀至设定步数，关闭二号电子膨胀阀：
22.1)、当水温传感器检测到水箱内的水温低于设定温度时，增大一号电子膨胀阀至设定步数，提高压缩机的运行频率；
23.2)、当水温传感器检测到水箱内的水温高于等于设定温度时，调节一号电子膨胀阀至最小开度，控制压缩机低频运行或停机；
24.e)、同时启动水箱和室内换热器制热时，控制四通阀得电，d口与e口相连通，c口与s口相连通，打开一号电子膨胀阀和二号电子膨胀阀到设定步数：
25.1)、当水温传感器检测到水箱内的水温低于设定温度、且室温传感器检测到室内温度低于设定温度时，增大一号电子膨胀阀和二号电子膨胀阀的开度，控制压缩机高频运行；
26.2)、当水温传感器检测到水箱内的水温低于设定温度、且室温传感器检测到室内温度高于等于设定温度时，调节二号电子膨胀阀的开度至最小，控制一号电子膨胀阀维持设定步数，降低室内换热器的风机转速，控制压缩机降低频率运行；
27.3)、当水温传感器检测到水箱内的水温高于等于设定温度、且室温传感器检测到室内温度低于设定温度时，调节一号电子膨胀阀的开度至最小，控制二号电子膨胀阀维持设定步数，压缩机降低运行频率；
28.4)、当水温传感器检测到水箱内的水温高于等于设定温度、且室温传感器检测到室内温度高于等于设定温度时，控制空调热泵系统低频运行或停机。
29.本发明通过两个三通接头与一个四通阀的组合，实现了天热时室内制冷、水箱升温、天冷时室内制热、水箱升温和空调内机关机水箱升温三个模式的运行，能够实现一个室外换热器同时匹配空调内机和水箱，使得用户无需单独购买空气能热水器而增加外机的数量，不仅能够减小家电的购买数量，节省开支，而且将空气能热水器和空调的室外机合二为一，减少了室外机的数量，避免在安装时室外机的位置不够，同时本发明的结构简单，便于后期的维修。
附图说明

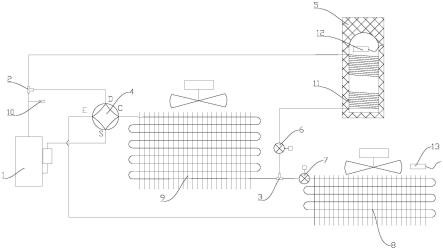

30.图1为本发明的结构原理图；
31.图2为本发明水箱升温、室内制冷和制热时的原理图；
32.图3为本发明水箱停机、室内制冷和制热时的原理图；
33.图4为本发明室内换热器停机、水箱升温时的原理图。
具体实施方式
34.下面通过具体的实施例结合附图对本发明做进一步的详细描述。
35.如图1-4所示，一种可提供生活热水的空调热泵系统，包括压缩机1、一号三通接头2、二号三通接头3、四通阀4、水箱5、一号电子膨胀阀6、二号电子膨胀阀7、室内换热器8和室外换热器9，所述压缩机1的排气口与一号三通接头2的一个开口相连，所述一号三通接头2的另两个开口分别与四通阀4的d口、水箱5的冷媒进口相连，所述水箱5的冷媒出口通过一号电子膨胀阀6与二号三通接头3的第一个开口相连，所述四通阀4的c口经过室外换热器9后与二号三通接头3的第二个开口相连，所述二号三通接头3的第三个开口依次经过二号电子膨胀阀7、室内换热器8后与四通阀4的e口相连，所述四通阀4的s口与压缩机1的冷媒进口相连。
36.所述压缩机1的排气口设有压力开关10。
37.所述的水箱5内设有水箱微通道换热器11和水温传感器12。
38.所述的室内换热器8设有室温传感器13。
39.同时，本发明还提供了一种空调热泵系统的控制方法，包括以下步骤：
40.a)、同时启动水箱5和室内换热器8制冷时，控制四通阀4断电，d口与c口相连通，e口与s口相连通，打开一号电子膨胀阀6和二号电子膨胀阀7到设定步数：
41.1)、当水温传感器12检测到水箱5内的水温低于设定温度、且室温传感器13检测到室内温度高于设定温度时，增大一号电子膨胀阀6和二号电子膨胀阀7的开度，控制压缩机1高频运行；
42.2)、当水温传感器12检测到水箱5内的水温低于设定温度、且室温传感器13检测到室内温度低于等于设定温度时，调节二号电子膨胀阀7的开度至最小，控制一号电子膨胀阀6维持设定步数，降低室内换热器8的风机转速，控制压缩机1降低频率运行；
43.3)、当水温传感器12检测到水箱5内的水温高于等于设定温度、且室温传感器13检测到室内温度高于设定温度时，调节一号电子膨胀阀6的开度至最小，控制二号电子膨胀阀7维持设定步数，压缩机1降低运行频率；
44.4)、当水温传感器12检测到水箱5内的水温高于等于设定温度、且室温传感器13检测到室内温度低于等于设定温度时，控制空调热泵系统低频运行或停机；
45.b)、水箱5停机、室内换热器8制冷时，控制四通阀4断电，d口与c口相连通，e口与s口相连通，关闭一号电子膨胀阀6，打开二号电子膨胀阀7到设定步数：
46.1)、当室温传感器13检测到室温高于设定温度时，增大二号电子膨胀阀7至设定步数，增大压缩机1的运行频率；
47.2)、当室温传感器13检测到室温低于等于设定温度时，控制空调热泵系统低频运行或停机；
48.c)、水箱5停机、室内换热器8制热时，控制四通阀4得电，d口与e口相连通，c口与s口相连通，关闭一号电子膨胀阀6，打开二号电子膨胀阀7到设定步数：
49.1)、当室温传感器13检测到室温低于设定温度时，增大二号电子膨胀阀7至设定步数，增大压缩机1的运行频率；
50.2)、当室温传感器13检测到室温高于等于设定温度时，控制空调热泵系统低频运行或停机；
51.d)、室内换热器8停机、水箱5开机时，控制四通阀4得电，d口与e口相连通，c口与s口相连通，打开一号电子膨胀阀6至设定步数，关闭二号电子膨胀阀7：
52.1)、当水温传感器12检测到水箱5内的水温低于设定温度时，增大一号电子膨胀阀6至设定步数，提高压缩机1的运行频率；
53.2)、当水温传感器12检测到水箱5内的水温高于等于设定温度时，调节一号电子膨胀阀6至最小开度，控制压缩机1低频运行或停机；
54.e)、同时启动水箱5和室内换热器8制热时，控制四通阀4得电，d口与e口相连通，c口与s口相连通，打开一号电子膨胀阀6和二号电子膨胀阀7到设定步数：
55.1)、当水温传感器12检测到水箱5内的水温低于设定温度、且室温传感器13检测到室内温度低于设定温度时，增大一号电子膨胀阀6和二号电子膨胀阀7的开度，控制压缩机1高频运行；
56.2)、当水温传感器12检测到水箱5内的水温低于设定温度、且室温传感器13检测到室内温度高于等于设定温度时，调节二号电子膨胀阀7的开度至最小，控制一号电子膨胀阀6维持设定步数，降低室内换热器8的风机转速，控制压缩机1降低频率运行；
57.3)、当水温传感器12检测到水箱5内的水温高于等于设定温度、且室温传感器13检测到室内温度低于设定温度时，调节一号电子膨胀阀6的开度至最小，控制二号电子膨胀阀7维持设定步数，压缩机1降低运行频率；
58.4)、当水温传感器12检测到水箱5内的水温高于等于设定温度、且室温传感器13检测到室内温度高于等于设定温度时，控制空调热泵系统低频运行或停机。
59.最后，需要注意的是，以上列举的仅是本发明的具体实施方式。显然，本发明不限于以上实施方式，还可以有很多变形。本领域的普通技术人员能从本发明公开的内容中直接导出或联想到的所有变形，均应认为是本发明的保护范围。
