垃圾篓埋墙隐藏式安装结构的制作方法

厨房垃圾桶的隐藏式设计 #生活技巧# #组织技巧# #厨房整理技巧#

本实用新型涉及垃圾篓安装结构，特别是一种垃圾篓埋墙隐藏式安装结构。

背景技术：

现实生活中，人们会将垃圾篓随意摆放在墙角位置，特别是在厕所里面，厕所本来空间较小，再加上垃圾篓会占用公厕的一部分空间，因而每当人如厕时，垃圾篓过于靠近人，会给人不舒适的感觉，并且给人带来空间上的不便，同时垃圾篓里的垃圾很大面积的与外界接触，给人肉眼与空气都造成一定的污染，也不利于清洁人员清洁垃圾。

技术实现要素：

为解决上述技术问题，本实用新型的目的是提供一种占用空间小、洁净的垃圾篓埋墙隐藏式安装结构。

本实用新型采用的技术方案是：

垃圾篓埋墙隐藏式安装结构，包括垃圾篓、用于承载垃圾篓的安装架，以及能够容纳垃圾篓的凹腔，该凹腔开设在墙体上且安装架设置在凹腔的内侧壁上，垃圾篓可放置在安装架上且位于凹腔内。

所述凹腔设置在墙体的墙角位置处，并且包括第一矩形凹槽和第二矩形凹槽，第一矩形凹槽和第二矩形凹槽分别设置在两侧的墙体上且第一矩形凹槽的其中一端与第二矩形凹槽的其中一端相互连接。

所述第一矩形凹槽和第二矩形凹槽相互垂直。

所述安装架呈四分之一圆形，安装架的两条半径边分别与凹腔内的墙体连接。

所述安装架与地面之间设置有间距

所述安装架的边缘设置有能够防止垃圾篓倾倒的护栏。

所述安装架上设置有排水机构。

所述排水机构为至少一个设置在安装架底部的排水孔。

所述安装架与墙体通过螺钉或者卡扣或者插销连接。

本实用新型的有益效果：

本实用新型垃圾篓安装结构，在墙体上开设凹腔，将安装架离地一定高度设置在凹腔内侧壁的墙体上，垃圾篓放置在安装架上并且位于凹腔内，凹腔顶部的墙体对垃圾篓有一定程度上的遮挡，垃圾篓收容在凹腔内，减少了占用空间，也不容易让人们感受到垃圾的存在，减少了垃圾对空气的污染，也使人们感觉到干净与舒畅。

附图说明

下面结合附图对本实用新型的具体实施方式做进一步的说明。

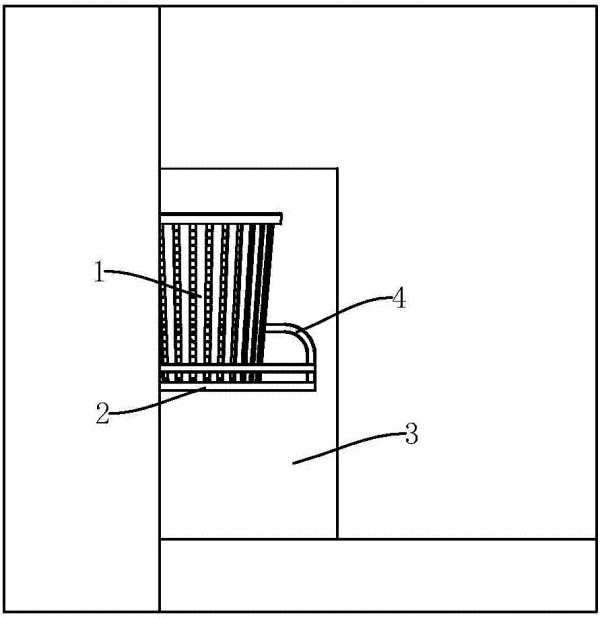

图1是本实用新型垃圾篓安装结构其一实施例的示意图。

图2是本实用新型垃圾篓安装结构其一实施例的侧视图。

图3是本实用新型垃圾篓安装结构其一实施例的俯视图。

图4是本实用新型垃圾篓安装结构另一实施例的示意图。

图5是本实用新型垃圾篓安装结构另一实施例的侧视图。

图6是本实用新型垃圾篓安装结构另一实施例的俯视图。

具体实施方式

如图1-图3所示，本实用新型垃圾篓的安装结构，可应用于智能公厕，包括垃圾篓1、用于承载垃圾篓1的安装架2，以及能够容纳垃圾篓1的凹腔3，该凹腔3开设在墙体上且安装架2设置在凹腔3的内侧壁上，安装架2与地面之间设置有间距，垃圾篓1可放置在安装架2上且位于凹腔3内，安装架2采用高强度，耐腐蚀的SUS304不锈钢制作而成,垃圾篓1内还会放入垃圾袋配合使用。

本设计根据不同的墙体结构，可以有不同的实施方式，其一，凹腔3设置在墙体的墙角位置处，并且包括第一矩形凹槽31和第二矩形凹槽32，第一矩形凹槽31和第二矩形凹槽32分别设置在两侧的墙体上且第一矩形凹槽31的其中一端与第二矩形凹槽32的其中一端相互连接，此处第一矩形凹槽31和第二矩形凹槽32形状是类似矩形，可以不完全是矩形。第一矩形凹槽31和第二矩形凹槽32之间的倾斜角度由墙体决定，一般来说，墙角多为90度，第一矩形凹槽31和第二矩形凹槽32相互垂直，安装架2与墙体的连接方式有多种，可以通过螺钉或者卡扣或者插销连接。

例如，墙体是厚度为210mm的大理石层，第一矩形凹槽31、第二矩形凹槽32均为320mm*80mm*500mm，在凹腔3内侧壁上用冲孔钻钻出8mm的孔，放入M8胶粒，装上安装架2，安装架2的离地高度为200mm，用两颗自攻螺钉ST3x16锁紧，垃圾篓1的高度为240mm，。

另一，如图4-图6所示，凹腔3包括一矩形凹槽，若凹腔3设置在墙体墙角位置，则矩形凹槽的一端与另一侧的墙体连接。

当墙角为90度时，安装架2可以制成呈四分之一圆形的架体，安装架2的两条半径边分别与凹腔3内的墙体连接。

在墙体上开设凹腔3，将安装架2离地一定高度设置在凹腔3内侧壁的墙体上，垃圾篓1放置在安装架2上并且位于凹腔3内，凹腔3顶部的墙体对垃圾篓1有一定程度上的遮挡，垃圾篓1收容在凹腔3内，减少了占用空间，也不容易让人们感受到垃圾的存在，减少了垃圾对空气的污染，也使人们感觉到干净与舒畅，同时，清洁人员清洗地面的时候也非常的方便，清理垃圾时亦很得心应手。

除此之外，安装架2的边缘设置有能够防止垃圾篓1倾倒的护栏4。

安装架2上设置有排水机构5，排水机构5为至少一个设置在安装架2底部的排水孔，排水机构5也可以是设置在安装架2底部的水道，水道一直延伸到安装架的边缘以引导水流出，防止积水，更加卫生干净。

以上所述仅为本实用新型的优先实施方式，本实用新型并不限定于上述实施方式，只要以基本相同手段实现本实用新型目的的技术方案都属于本实用新型的保护范围之内。
