一种实用家务一体化工具的制作方法

购买一些实用的家务工具，提升工作效果 #生活乐趣# #生活日常# #日常家务管理#

本发明涉及生活辅助装置的技术领域，特别是涉及一种实用家务一体化工具。

背景技术：

众所周知，家务工具是一种对居家室内的脏污物质进行清理，以提高室内的整洁程度，从而提高使用者生活舒适度的装置，在日常生活中得到广泛的使用；现有的家务工具包括机体、驱动电机、吸风机、多组传感器、接收器、万向轮、两组驱动滑轮和集尘室，所述机体内设置有工作腔，所述驱动电机安装在工作腔中，驱动电机的前侧输出端设置有传动轴，驱动电机的后侧壁上设置有支架，所述两组驱动滑轮分别安装在传动轴和支架上，所述万向轮安装在机体底端的右侧，所述多组传感器均安装在机体的右侧壁上，所述接收器安装在万向轮的顶端并位于工作腔中，所述集尘室安装在机体内，所述风机安装在集尘室的底端；这种家务工具在使用时，将驱动电机及其他用电器与市电电连接，打开驱动电机带动传动轴同时带动一组驱动滑轮滚动，以带动支架和量一组滑轮滚动，从而带动装置整体进行位移，打开风机对灰尘进行清理，当机体工作方向的前方出现障碍物时，多组传感器受到反应，并将信号传输至接收器中，接收器控制万向轮转动进行转向以对其他范围进行清理即可；然而，这种家务工具在使用中发现其工作模式单一，清理效果较差，实用性较低；并且，其无法对墙壁和窗户等位置进行清理，使用局限性较高，致使其使用可靠性较低。

技术实现要素：

为解决上述技术问题，本发明提供一种工作模式多样，清理效果较强，实用性较高；并且，其可有效对墙壁和窗户等位置进行清理，使用局限性较低，从而提高其使用可靠性的实用家务一体化工具。

本发明的一种实用家务一体化工具，包括机体、驱动电机、多组传感器、接收器、万向轮和两组驱动滑轮，所述机体内设置有工作腔，所述驱动电机安装在工作腔中，驱动电机的前侧输出端设置有传动轴，驱动电机的后侧壁上设置有支架，所述两组驱动滑轮分别安装在传动轴和支架上，所述万向轮安装在机体底端的右侧，所述多组传感器均安装在机体的右侧壁上，所述接收器安装在万向轮的顶端并位于工作腔中；还包括水箱、连通软管、高压水泵、喷洒器、两组固定架、转辊、多组刷毛、集尘箱、伺服电机和安装板，所述水箱安装在工作腔中，水箱内设置有储水腔，水箱的顶端设置有入水口，并且所述入水口与储水腔相通，并在入水口处设置有箱盖，机体顶端设置有开口，并且所述开口与工作腔相通，并在开口处设置有挡盖，所述连通软管的输入端穿过水箱底壁并伸至储水腔中，连通软管的底部输出端与所述喷洒器连通，高压水泵安装在连通软管上，所述两组固定架分别固定在机体底端的前侧和后侧，并在两组固定架之间设置有转轴，所述转辊套设在转轴上，所述多组刷毛均安装在转辊侧壁上，所述伺服电机安装在工作腔中，伺服电机的底部输出端设置有带动轴，安装板安装在所述带动轴底端，并在所述安装板底端设置有海绵垫层，机体底端设置有卡板，所述集尘箱卡装在卡板上，集尘室的右侧壁设置有取放口；还包括两组被动滑轮、两组皮带和多组吸盘，所述两组被动滑轮分别安装在机体底端的前侧和后侧，所述两组皮带分别套设在左侧一组驱动滑轮和被动滑轮与右侧一组驱动滑轮和被动滑轮上，所述多组吸盘分别安装在两组皮带的侧壁上。

本发明的一种实用家务一体化工具，还包括两组连接杆和支撑板，所述两组连接杆的右端分别与机体左侧壁的前侧和后侧连接，两组连接杆的左端分别与支撑板右侧壁的前侧和后侧连接。

本发明的一种实用家务一体化工具，还包括旋轴和限位板，所述旋轴安装在机体的顶端，限位板上设置有套孔，所述限位板套设在旋轴上。

本发明的一种实用家务一体化工具，还包括蓄电电机，所述蓄电电机安装在工作腔中，并且所述驱动电机和伺服电机均与蓄电电机电连接。

本发明的一种实用家务一体化工具，所述机体的顶端设置有凹槽。

与现有技术相比本发明的有益效果为：通过上述设置，高压水泵可将储水腔中的水由喷洒器喷洒至外侧，降解部分浮尘，机体移动可带动转辊转动，以将地面上的脏污物质轻质至集尘箱内，伺服电机可带动带动轴同时带动安装板和多组海绵垫层旋转，对顽固脏污进行强力清除，其工作模式多样，清理效果较强，实用性较高；并且，多组吸盘可增加装置移动时的抓地能力，进行有效吸附，其可有效对墙壁和窗户等位置进行清理，使用局限性较低，从而提高其使用可靠性。

附图说明

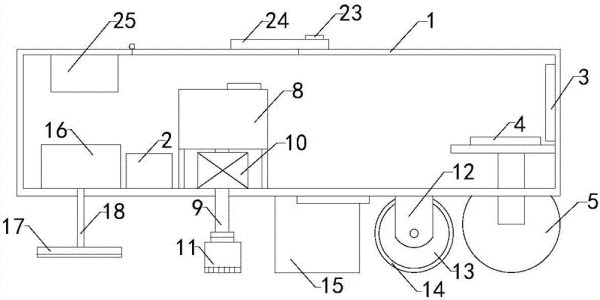

图1是本发明的结构示意图；

图2是机体的结构示意图。

附图中标记：1、机体；2、驱动电机；3、传感器；4、接收器；5、万向轮；6、驱动滑轮；7、传动轴；8、水箱；9、连通软管；10、高压水泵；11、喷洒器；12、固定架；13、转辊；14、刷毛；15、集尘箱；16、伺服电机；17、安装板；18、带动轴；19、被动滑轮；20、皮带；21、吸盘；22、支撑板；23、旋轴；24、限位板；25、蓄电电机。

具体实施方式

下面结合附图和实施例，对本发明的具体实施方式作进一步详细描述。以下实施例用于说明本发明，但不用来限制本发明的范围。

如图1至图2所示，本发明的一种实用家务一体化工具，包括机体1、驱动电机2、多组传感器3、接收器4、万向轮5和两组驱动滑轮6，机体内设置有工作腔，驱动电机安装在工作腔中，驱动电机的前侧输出端设置有传动轴7，驱动电机的后侧壁上设置有支架，两组驱动滑轮分别安装在传动轴和支架上，万向轮安装在机体底端的右侧，多组传感器均安装在机体的右侧壁上，接收器安装在万向轮的顶端并位于工作腔中；还包括水箱8、连通软管9、高压水泵10、喷洒器11、两组固定架12、转辊13、多组刷毛14、集尘箱15、伺服电机16和安装板17，水箱安装在工作腔中，水箱内设置有储水腔，水箱的顶端设置有入水口，并且入水口与储水腔相通，并在入水口处设置有箱盖，机体顶端设置有开口，并且开口与工作腔相通，并在开口处设置有挡盖，连通软管的输入端穿过水箱底壁并伸至储水腔中，连通软管的底部输出端与喷洒器连通，高压水泵安装在连通软管上，两组固定架分别固定在机体底端的前侧和后侧，并在两组固定架之间设置有转轴，转辊套设在转轴上，多组刷毛均安装在转辊侧壁上，伺服电机安装在工作腔中，伺服电机的底部输出端设置有带动轴18，安装板安装在带动轴底端，并在安装板底端设置有海绵垫层，机体底端设置有卡板，集尘箱卡装在卡板上，集尘室的右侧壁设置有取放口；还包括两组被动滑轮19、两组皮带20和多组吸盘21，两组被动滑轮分别安装在机体底端的前侧和后侧，两组皮带分别套设在左侧一组驱动滑轮和被动滑轮与右侧一组驱动滑轮和被动滑轮上，多组吸盘分别安装在两组皮带的侧壁上；通过上述设置，高压水泵可将储水腔中的水由喷洒器喷洒至外侧，降解部分浮尘，机体移动可带动转辊转动，以将地面上的脏污物质轻质至集尘箱内，伺服电机可带动带动轴同时带动安装板和多组海绵垫层旋转，对顽固脏污进行强力清除，其工作模式多样，清理效果较强，实用性较高；并且，多组吸盘可增加装置移动时的抓地能力，进行有效吸附，其可有效对墙壁和窗户等位置进行清理，使用局限性较低，从而提高其使用可靠性。

本发明的一种实用家务一体化工具，还包括两组连接杆和支撑板22，两组连接杆的右端分别与机体左侧壁的前侧和后侧连接，两组连接杆的左端分别与支撑板右侧壁的前侧和后侧连接；通过上述设置，方便在装置闲置时进行放置，节省放置空间，实用性较高。

本发明的一种实用家务一体化工具，还包括旋轴23和限位板24，旋轴安装在机体的顶端，限位板上设置有套孔，限位板套设在旋轴上；通过上述设置，可旋转限位板至适宜位置，对挡盖位置进行固定，放置杂质进入工作腔中对装置造成影响。

本发明的一种实用家务一体化工具，还包括蓄电电机25，蓄电电机安装在工作腔中，并且驱动电机和伺服电机均与蓄电电机电连接；通过上述设置，可降低机体工作时的局限性。

本发明的一种实用家务一体化工具，机体的顶端设置有凹槽；通过上述设置，方便使用者对机体进行拿取和移动位置。

本发明的一种实用家务一体化工具，其在使用时，预先对蓄电电机进行蓄电处理，旋转限位板并打开挡盖，由入水口向储水腔内放入清洁用的水，打开驱动电机带动传动轴同时带动两组驱动滑轮滑动，以带动两组皮带转动，从而带动装置整体进行位移，高压水泵可将储水腔中的水由喷洒器喷洒至外侧，降解部分浮尘，机体移动可带动转辊转动，以将地面上的脏污物质轻质至集尘箱内，伺服电机可带动带动轴同时带动安装板和多组海绵垫层旋转，对顽固脏污进行强力清除即可。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本发明的保护范围。
