一种宿舍多功能置物架的制作方法

'多功能衣柜置物架'：可放书籍、化妆品等多种物品 #生活技巧# #收纳整理技巧# #衣物整理神器#

本发明涉及生活用品相关领域，具体说是一种宿舍多功能置物架。

背景技术：

置物架是采用底板及支柱组合而成放置生活物品的一种架子，多由条形支架支撑着,再加以底板作承托，造型独特，设计灵巧，装卸简便，洁净亮丽，开放式的设计，令储物一眼可见,是收纳家居及小物品的好帮手，现有的一些置物架只具有放置生活物品的功能，功能单一，不能满足现如今的人们日常要求，为此，我们提出一种宿舍多功能置物架。

技术实现要素：

本发明的发明目的在于，克服目前现有的一些置物架只具有放置生活物品的功能，功能单一，不能满足现如今的人们日常要求的缺陷，从而实现一种宿舍多功能置物架。

为实现上述发明目的，本发明的技术方案是：一种宿舍多功能置物架，包括置物架本体，所述置物架本体设有弯曲栏杆、第一支撑杆、固定杆、横杆和第二支撑杆，所述第一支撑杆和第二支撑杆均为两个，所述横杆为四个，所述固定杆为六个，所述第一支撑杆和第二支撑杆上设有空槽，所述横杆两端设有插头，所述横杆一侧设有空槽，所述横杆通过插头与第一支撑杆和第二支撑杆的空槽连接，所述第一支撑杆上端通过弯曲栏杆与第二支撑杆固定连接。

进一步地，所述弯曲栏杆为两个，两个弯曲栏杆之间安装有隔板。

进一步地，所述第一支撑杆和第二支撑杆下端均安装有橡胶头。

进一步地，两个第二支撑杆上端一侧均安装有置物板，所述置物板设有凹槽，所述凹槽中部设有排水口。

进一步地，两个置物板之间安装有挂杆，所述挂杆为三个。

本发明的宿舍多功能置物架的有益效果：

1.本发明的宿舍多功能置物架，由于空槽和插头连接，可以增强置物架本体的稳定性，延缓置物架本体的使用寿命。

2.本发明的宿舍多功能置物架，由于置物板，可以摆放学生使用的洗簌用品，能够充分的利用置物架，由于置物板上的凹槽，极大的减少洗簌用品掉落在地上的概率，由于挂杆，可以将学生的毛巾挂晾在上面，由于凹槽上的排水口，可以将洗簌用品上残留的水滴通过排水口排出，保证了凹槽的清洁性。

附图说明

图1是宿舍多功能置物架整体结构示意图；

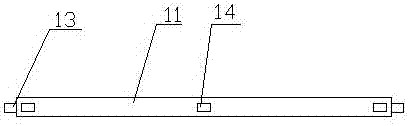

图2是宿舍多功能置物架横杆结构示意图。

参见图1-2：1-置物架本体，2-挂杆，3-置物板，4-凹槽，5-排水口，6-弯曲栏杆，7-隔板，8-橡胶头，9-第一支撑杆，10-固定杆，11-横杆，12-第二支撑杆，13-插头，14-空槽。

具体实施方式

下面结合附图并通过具体的实施方式对本发明的宿舍多功能置物架做更加详细的描述。

实施例：

本发明的宿舍多功能置物架，包括置物架本体1，所述置物架本体1设有弯曲栏杆6、第一支撑杆9、固定杆10、横杆11和第二支撑杆12，所述第一支撑杆9和第二支撑杆12均为两个，所述横杆11为四个，所述固定杆10为六个，所述第一支撑杆9和第二支撑杆12上设有空槽，所述横杆11两端设有插头13，所述横杆11一侧设有空槽14，所述横杆11通过插头13与第一支撑杆9和第二支撑杆12的空槽14连接，所述第一支撑杆9上端通过弯曲栏杆6与第二支撑杆12固定连接。

所述弯曲栏杆6为两个，两个弯曲栏杆6之间安装有隔板7。

所述第一支撑杆9和第二支撑杆12下端均安装有橡胶头8。

两个第二支撑杆12上端一侧均安装有置物板3，所述置物板3设有凹槽4，所述凹槽4中部设有排水口5。两个置物板3之间安装有挂杆2，所述挂杆2为三个。

以上所述仅为本发明示意性的具体实施方式，并非用以限定本发明的范围，任何本领域的技术人员在不脱离本发明构思和原则的前提下所做出的等同变化与修改，均应属于本发明保护的范围。

技术特征：

技术总结
本发明涉及生活用品相关领域，具体说是一种宿舍多功能置物架，包括置物架本体，所述置物架本体设有弯曲栏杆、第一支撑杆、固定杆、横杆和第二支撑杆，所述第一支撑杆和第二支撑杆均为两个，所述横杆为四个，所述固定杆为六个，所述第一支撑杆和第二支撑杆上设有空槽，所述横杆两端设有插头，所述横杆一侧设有空槽，所述横杆通过插头与第一支撑杆和第二支撑杆的空槽连接，所述第一支撑杆上端通过弯曲栏杆与第二支撑杆固定连接，本发明的宿舍多功能置物架，结构简单，成本低廉，以便于学生在其上面摆放不同的生活用品和杂物，由于空槽和插头连接，可以增强置物架本体的稳定性，延缓置物架本体的使用寿命。

技术研发人员：俞翠燕
受保护的技术使用者：俞翠燕
技术研发日：2016.06.23
技术公布日：2018.01.05
