通过壳单元的厚度积分规则进行复合材料夹层结构建模。

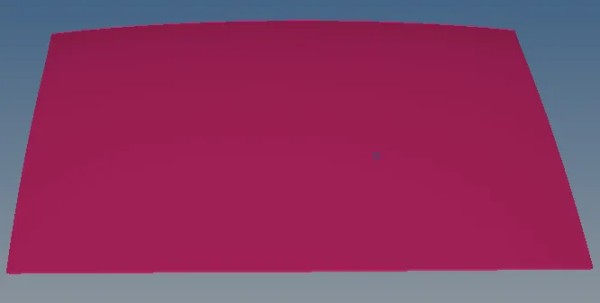

通常类似风挡玻璃等夹层结构，简化为壳单元仅设置一个总厚度简化处理，而本文根据实际夹层结构（各分层位置及厚度，甚至不同材料）来建立风挡夹层模型。

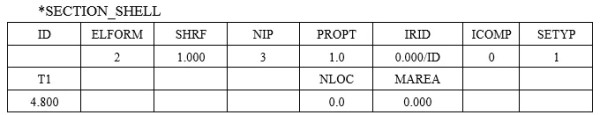

常规的壳单元卡片如下：

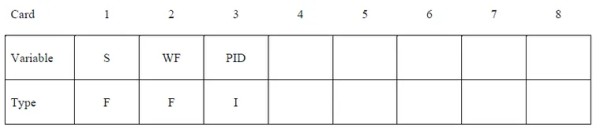

注：若IRID非0（在HyperMesh卡片中选择“Int_Rule_ID”），则需要定义*INTEGRTION_SHELL（以ESOP=0为例说明）：

注解：

ESOP 为等积分点选项卡:

ESOP=0: 自定义积分点位置；

ESOP=1: 积分点位置依据等厚度均匀分布；

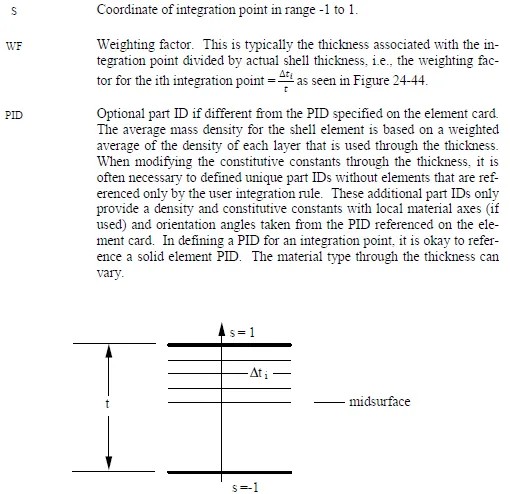

S为各积分点位置相对中面的占比

WF为各积分点位置的夹层厚度在壳单元总厚度中占比

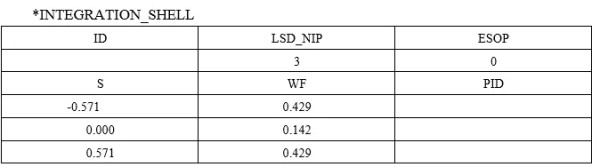

以前风挡玻璃的厚度为4.8mm、中间夹层厚度为0.6816mm为例如下设置：
