一种自动加热消毒灭菌智能鞋柜

消毒柜主要用于对餐具、厨具进行高温杀菌消毒，有效杀灭细菌和病毒。 #生活常识# #消毒柜#

1.本实用新型属于智能家居技术领域，具体是指一种自动加热消毒灭菌智能鞋柜。

背景技术：

2.鞋柜的主要用途是陈列闲置的鞋，而随着社会的进步和人类生活水平的提高，现有的鞋柜无论是在功能还是样式上都多种多样，从早期的木鞋柜演变成现在多种多样款式和材质的鞋柜。当人们希望鞋柜具有更多功能时，木质鞋柜、电子鞋柜、消毒鞋柜等等功能和款式各不相同的鞋柜应运而生。
3.现有鞋柜通常由多块板围成多个储藏空腔，空腔内陈列闲置的鞋，由于空腔内通风差，易滋生大量细菌；同时，还会导致鞋柜内气味大的缺点。

技术实现要素：

4.针对上述情况，为克服现有技术的缺陷，本实用新型提供了一种实用性高，使用简单，结构紧凑，有效对于鞋子进行收纳管理，具有杀菌消毒除臭功能，提高用户使用感受的自动加热消毒灭菌智能鞋柜。
5.本实用新型采取的技术方案如下：本实用新型一种自动加热消毒灭菌智能鞋柜，包括柜子主体，所述柜子主体包括连接腔、储存腔和传动槽，所述连接腔呈密封腔体设置，所述传动槽正面一侧底部设有开口，所述传动槽连接设于连接腔底部，所述储存腔对称设于传动槽两侧，所述储存腔内均匀排列连接设有多组隔板，所述储存腔通过隔板分离设有多组放置腔，所述柜子主体内设有放置组件，所述放置组件包括电机、丝杠、连接架和传送装置，所述电机连接设于连接腔内，所述丝杠竖直设于传动槽内，且所述电机输出轴连接设于丝杠顶部一端中心处，所述连接架设于传动槽内，且所述连接架上一侧套设于丝杠上，所述传送装置设于连接架上。
6.优选的，所述连接腔内两侧均设有臭氧发生装置，所述储存腔内两侧均设有臭氧管，且所述臭氧管一端和臭氧发生装置输出端连接，所述臭氧发生装置顶部设有进气口，所述放置腔内侧壁上设有出气口，且所述出气口和臭氧管通过管道连接，对于放置腔内鞋子进行除异味处理。
7.优选的，所述放置腔内侧壁上水平连接设有电动伸缩杆，所述电动伸缩杆相对于传送装置一端上连接设有推动板，对于鞋子进行推动。
8.优选的，所述放置腔内顶部两侧分别连接设有紫外线杀菌灯和加热板，紫外线杀菌灯对于放置腔内鞋子进行杀菌消毒，加热板对于鞋子进行烘干加热。
9.优选的，所述放置腔内底部上均匀排列设有滑轮，便于传送装置对于鞋子传送至放置腔内。
10.优选的，所述柜子主体上一侧设有控制屏，所述放置腔通过控制屏进行标号，通过控制屏控制各个放置腔内电器进行控制。
11.采用上述结构本实用新型取得的有益效果如下：本方案一种自动加热消毒灭菌智
能鞋柜，实用性高，使用简单，结构紧凑，有效对于鞋子进行收纳管理，具有杀菌消毒除臭功能，提高用户使用感受。
附图说明

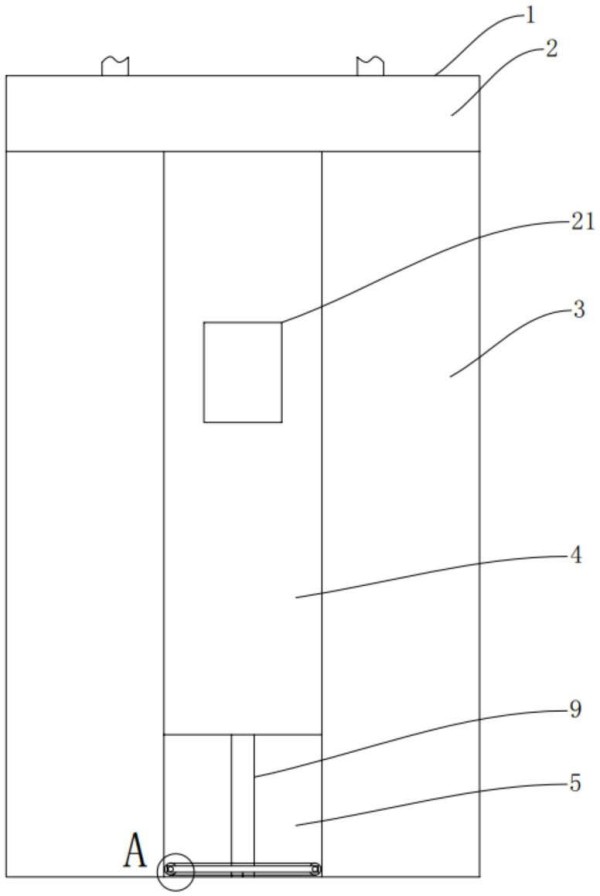

12.图1为本实用新型一种自动加热消毒灭菌智能鞋柜的整体结构示意图；
13.图2为本实用新型一种自动加热消毒灭菌智能鞋柜的结构示意图；
14.图3为图1中a部分的局部放大示意图。
15.其中，1、柜子主体，2、连接腔，3、储存腔，4、传动槽，5、开口，6、放置腔，7、放置组件，8、电机，9、丝杠，10、连接架，11、传送装置，12、臭氧发生装置，13、臭氧管，14、进气口，15、出气口，16、电动伸缩杆，17、推动板，18、紫外线杀菌灯，19、加热板，20、滑轮，21、控制屏，22、隔板。
16.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.如图1所示，本实用新型一种自动加热消毒灭菌智能鞋柜，包括柜子主体1，所述柜子主体1包括连接腔2、储存腔3和传动槽4，所述连接腔2呈密封腔体设置，所述传动槽4正面一侧底部设有开口5，所述传动槽4连接设于连接腔2 底部，所述储存腔3对称设于传动槽4两侧，所述储存腔3正面一侧呈透明板设置。
19.如图2-3所示所述储存腔3内均匀排列连接设有多组隔板22，所述储存腔3 通过隔板22分离设有多组放置腔6，所述柜子主体1内设有放置组件7，所述放置组件7包括电机8、丝杠9、连接架10和传送装置11，所述电机8连接设于连接腔2内，所述丝杠9竖直设于传动槽4内，且所述电机8输出轴连接设于丝杠9顶部一端中心处，所述连接架10设于传动槽4内，且所述连接架10 上一侧套设于丝杠9上，所述传送装置11设于连接架10上。
20.其中，所述连接腔2内两侧均设有臭氧发生装置12，所述储存腔3内两侧均设有臭氧管13，且所述臭氧管13一端和臭氧发生装置12输出端连接，所述臭氧发生装置12顶部设有进气口14，所述放置腔6内侧壁上设有出气口15，且所述出气口15和臭氧管13通过管道连接；所述放置腔6内侧壁上水平连接设有电动伸缩杆16，所述电动伸缩杆16相对于传送装置11一端上连接设有推动板17；所述放置腔6内顶部两侧分别连接设有紫外线杀菌灯18和加热板19；所述放置腔6内底部上均匀排列设有滑轮20；所述柜子主体1上一侧设有控制屏21。
21.具体使用时，将柜子主体1与电源通电，所述放置腔6通过控制屏21进行标号，通过控制屏21控制各个放置腔6内电器进行控制，用户将鞋子脱下防置于传送装置11上，并通过控制屏21选择储存位置，电机8运行，带动丝杠9 旋转，使连接架10传动，当传送装置11传动至所选放置腔6正对方向时，传送装置11运行，带动鞋子向所选放置腔6内传动，臭氧发生装置12产生臭氧，并对于所选放置腔6内鞋子进行臭氧除异味，紫外线杀菌灯18对于放置腔6
内鞋子进行杀菌消毒，加热板19对于鞋子进行烘干加热，当需要进行穿戴时，通过控制屏21选择需要穿戴鞋子所在放置腔6的序号，连接架10带动传送装置 11传动至所选放置腔6一侧，电动伸缩杆16伸缩，通过推动板17对于鞋子向传送装置11上推动，进一步放置组件7将鞋子传动至传动槽4底部开口5处，便于用户进行穿戴，通过放置腔6将鞋子进行单独储存，可有效防止细菌感染，所述传送装置11为传送带装置，为现有技术，且所述传送装置11和驱动装置连接。
22.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
23.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
24.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
