本实用新型涉及一种鞋柜，尤其涉及一种智能鞋柜新风系统。

背景技术：
：

鞋柜的主要用途是来陈列闲置的鞋，随着社会的进步和人类生活水平的提高，从早期的木鞋柜演变成现在多种多样款式和制材的鞋柜。然而，不管是何种制材的鞋柜，在潮湿的季节里，当鞋柜里放上多双鞋之后，由于鞋柜不透气，鞋内容易滋生细菌、真菌等微生物，从而容易产生臭味，甚至还会发霉，影响人体健康。且当用户打开柜门取鞋时，臭味较浓，用户体验十分不佳。

技术实现要素：
：

基于此，本实用新型的主要目的在于提供一种智能鞋柜新风系统，以解决传统鞋柜内空气潮湿、易滋生细菌、产生臭味的问题。

为达到上述目的，本实用新型提供了一种智能鞋柜新风系统；

一种所述智能鞋柜新风系统，其包括柜体及装设于柜体内的杀菌装置，所述杀菌装置包括壳体及设置于壳体内的排气系统、进气系统；所述壳体内设置有进风通道及出风通道，所述进风通道的两端分别设有第一进风口及第二进风口，出风通道的两端设有第一出风口及第二出风口；所述第一进风口及第二出风口均设置于柜体外侧，第二进风口及第一出风口均设置于柜体内侧；所述排气系统装设于出风通道内，进气系统设置于进风通道内；所述排气系统包括排气风扇及过滤装置，排气风扇设置于第二出风口一侧，过滤装置设置于第一出风口一侧并正对于第一出风口设置；所述进气系统包括进气风扇及等离子杀菌器，所述进气风扇设置于第二进风口一侧，等离子杀菌器设置于进气风扇外侧。

进一步地，所述壳体包括第一壳体、第二壳体及滤网盖，所述第一壳体盖合于第二壳体上，所述滤网盖盖合于第一壳体的端面上。

进一步地，所述柜体的中部设置有一隔板，所述隔板将柜体分隔成左右两部分，且左右两部分部相连通。

进一步地，所述杀菌装置装设于柜体的顶端，且第二进风口及第一出风口分别设置于隔板两侧。

进一步地，所述杀菌装置上还设置有pcb主板及连接于pcb主板的指示灯，所述pcb主板连接于排气系统及进气系统。

进一步地，所述过滤装置为活性碳过滤装置，该活性碳过滤装置上设置有多层活性碳过滤网。

综上所述，本实用新型通过设置独立的进气系统及排气系统，使柜内空气进行新风循环，将含有等离子的新空气输送至柜体内，对柜内进行杀菌和除臭，再将柜体内污浊空气抽出，经过多层活性碳滤网后排出，带走柜内湿气；从而确保柜体内的干燥度及清洁度；本实用新型的实用性强，具有较强的推广意义。

附图说明

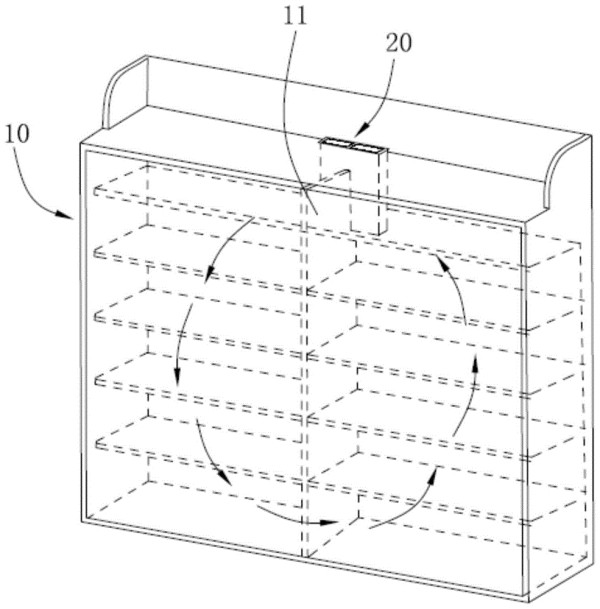

图1为本实用新型智能鞋柜新风系统的结构示意图；

图2为图1中的杀菌装置的结构示意图；

图3为图2中杀菌装置的分解示意图；

图4为图2中杀菌装置的内部结构示意图。

具体实施方式：

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。

如图1至图4所示，其为本实用新型提供的一种智能鞋柜新风系统。所述智能鞋柜新风系统包括柜体10及装设于柜体10内的杀菌装置20，所述杀菌装置20包括壳体21及设置于壳体21内的排气系统、进气系统，所述排气系统用于将鞋柜内的污浊空气过滤后排出，所述进气系统用于将柜外的新空气经杀菌装置20导入至鞋柜内10进行灭菌、除臭及清新鞋柜内空气。

所述壳体21包括第一壳体22、第二壳体23及滤网盖24，所述第一壳体22盖合于第二壳体23上，所述滤网盖24盖合于第一壳体22的端面上。所述壳体21内设置有进风通道及出风通道，所述进风通道的两端分别设有第一进风口25及第二进风口26，出风通道的两端设有第一出风口27及第二出风口28。其中，所述第一进风口25及第二出风口28均设置于柜体10外侧，所述第二进风口26及第一出风口27均设置于柜体10内侧。

所述排气系统装设于出风通道内，进气系统设置于进风通道内。所述排气系统包括排气风扇31及过滤装置32，所述排气风扇31设置于第二出风口28一侧，过滤装置32设置于第一出风口27一侧并正对于第一出风口27设置。所述进气系统包括进气风扇33及等离子杀菌器34，所述进气风扇33设置于第二进风口26一侧，等离子杀菌器34设置于进气风扇33外侧。此外，所述过滤装置32外侧的壳体21上设置有一开合门40，以便于拆换过滤装置32。

本实施例中，所述柜体10的中部设置有一隔板11，所述隔板11将柜体10分隔成左右两部分，且左右两部分的最底端的中部相连通。而所述杀菌装置20装设于柜体10的顶端，且第二进风口26及第一出风口27分别设置于隔板11两侧，从而使柜体10的左右两侧的可形成一个完整的循环。当然，可以理解地，所述柜体10也可以不设置隔板11。

此外，所述杀菌装置20上还设置有pcb主板29及连接于pcb主板29的指示灯(图未示)，所述pcb主板29连接于排气系统及进气系统。本实施例中，所述过滤装置32为活性碳过滤装置，该活性碳过滤装置上设置有多层活性碳过滤网。

工作时，所述排风系统启动工作，排气风扇31将柜体10内的污浊空气经第一出风口27吸入杀菌装置20，经活性碳过滤装置过滤后再经第二出风口28排出柜体外。然后,进气系统开始工作，进气风扇33启动并将柜外的新空气经第一进风口25吸入杀菌装置20内，杀菌装置20内的新空气与等离子杀菌器34发出的等离子再一起经第二进风口26进入柜体10内，对柜体10进行杀菌；如此循环工作。

综上所述，本实用新型通过设置独立的进气系统及排气系统，使柜内空气进行新风循环，将含有等离子的新空气输送至柜体10内，对柜内10进行杀菌和除臭，再将柜体10内污浊空气抽出，经过多层活性碳滤网后排出，带走柜内湿气；从而确保柜体内的干燥度及清洁度；本实用新型的实用性强，具有较强的推广意义。

以上所述实施例仅表达了本实用新型的一种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。

技术特征：

1.一种智能鞋柜新风系统，其特征在于：包括柜体及装设于柜体内的杀菌装置，所述杀菌装置包括壳体及设置于壳体内的排气系统、进气系统；所述壳体内设置有进风通道及出风通道，所述进风通道的两端分别设有第一进风口及第二进风口，出风通道的两端设有第一出风口及第二出风口；所述第一进风口及第二出风口均设置于柜体外侧，第二进风口及第一出风口均设置于柜体内侧；所述排气系统装设于出风通道内，进气系统设置于进风通道内；所述排气系统包括排气风扇及过滤装置，排气风扇设置于第二出风口一侧，过滤装置设置于第一出风口一侧并正对于第一出风口设置；所述进气系统包括进气风扇及等离子杀菌器，所述进气风扇设置于第二进风口一侧，等离子杀菌器设置于进气风扇外侧。

2.如权利要求1所述的智能鞋柜新风系统，其特征在于：所述壳体包括第一壳体、第二壳体及滤网盖，所述第一壳体盖合于第二壳体上，所述滤网盖盖合于第一壳体的端面上。

3.如权利要求1所述的智能鞋柜新风系统，其特征在于：所述柜体的中部设置有一隔板，所述隔板将柜体分隔成左右两部分，且左右两部分部相连通。

4.如权利要求3所述的智能鞋柜新风系统，其特征在于：所述杀菌装置装设于柜体的顶端，且第二进风口及第一出风口分别设置于隔板两侧。

5.如权利要求1所述的智能鞋柜新风系统，其特征在于：所述杀菌装置上还设置有pcb主板及连接于pcb主板的指示灯，所述pcb主板连接于排气系统及进气系统。

6.如权利要求1所述的智能鞋柜新风系统，其特征在于：所述过滤装置为活性碳过滤装置，该活性碳过滤装置上设置有多层活性碳过滤网。

技术总结
一种智能鞋柜新风系统，其包括柜体及装设于柜体内的杀菌装置，杀菌装置包括壳体及设置于壳体内的排气系统、进气系统；壳体内设有进风通道及出风通道，进风通道两端设有第一进风口及第二进风口，出风通道两端设有第一出风口及第二出风口；第一进风口及第二出风口均设置于柜体外侧，第二进风口及第一出风口均设于柜体内侧；排气系统装设于出风通道内，进气系统设于进风通道内。本实用新型通过设置独立的进气系统及排气系统，使柜内空气进行新风循环，将含有等离子的新空气输送至柜体内，对柜内进行杀菌和除臭，再将柜体内污浊空气抽出，经过多层活性碳滤网后排出，带走柜内湿气；从而确保柜体内的干燥度及清洁度,实用性强，具有较强的推广意义。

技术研发人员：江坤明
受保护的技术使用者：广东加诺智能科技有限公司
技术研发日：2020.01.14
技术公布日：2020.11.17
