一种烹饪刀具用的摆放架2023.pdf专利下载

利用磁吸式挂架，方便取放刀具和烹饪用具 #生活技巧# #收纳技巧# #厨房储物挂架#

实用新型

2023-11-19 07:43:18 发布于四川 0

申请专利号：CN202321085048.8 公开（公告）日：2023-11-17 公开（公告）号：CN220024845U 申请人：绍兴技师学院

摘要：本实用新型公开了一种烹饪刀具用的摆放架，包括支撑台，安装在所述支撑台底部的收纳盒；所述收纳盒的内部设有悬挂件；所述悬挂件包括支撑板，所述支撑板上设有刀架；所述刀架的数量为多个，并均分分布在所述支撑板上；所述支撑台上还设有挡板，通过转动所述挡板以令所述收纳盒内部的弹簧促使所述悬挂件上移，同时按压悬挂件以将悬挂件隐藏在收纳盒内，在通过转动挡板将悬挂件压在收纳盒内以将支撑台上表面的空间释放出来；有基于此，本实用新型不仅能够实现刀具的收纳以及刀具的悬挂外，又能够通过悬挂件的隐藏以将支撑台的空间释放出来，尤其是，该设备可以同时摆放更多的刀具也便于用户随时取用以及存放刀具，以减少刀具在支撑台上的数量。

预览加载中，请您耐心等待几秒...

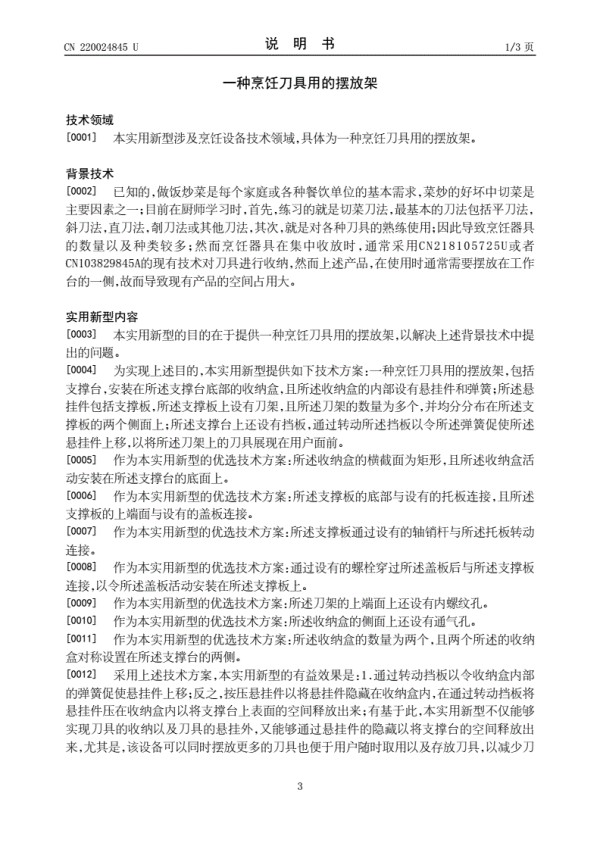

1/8页

预览加载中，请您耐心等待几秒...

2/8页

预览加载中，请您耐心等待几秒...

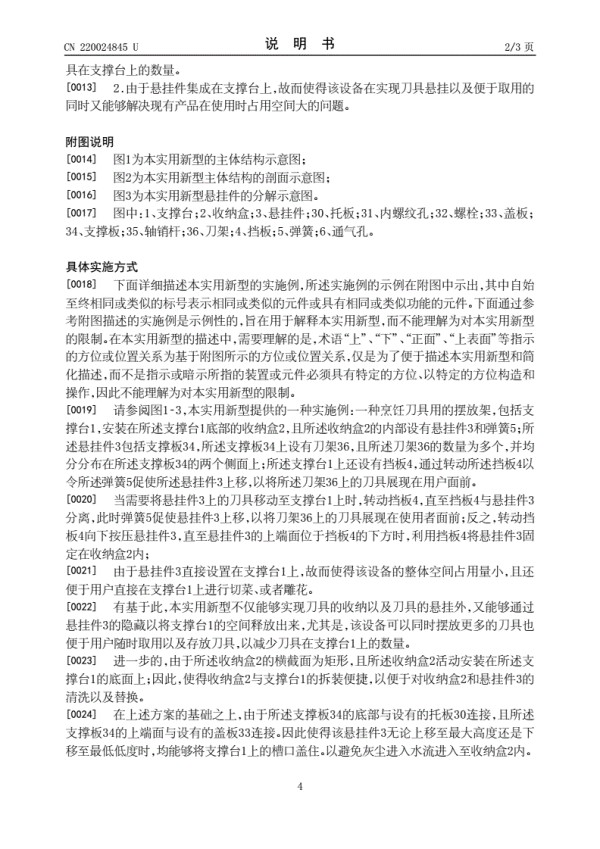

3/8页

预览加载中，请您耐心等待几秒...

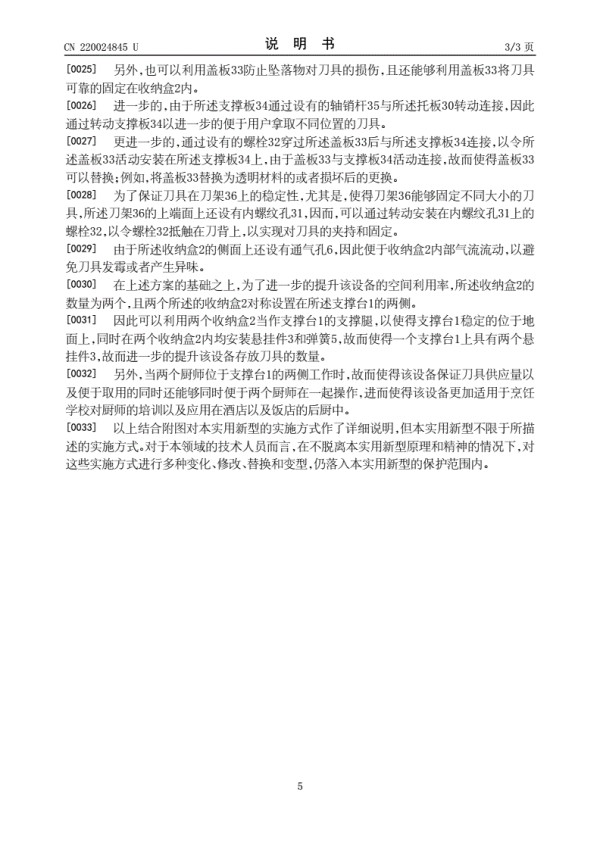

4/8页

预览加载中，请您耐心等待几秒...

5/8页

提示：该技术已申请专利，仅供学习研究，如用于商业用途，请联系我们

专利内容

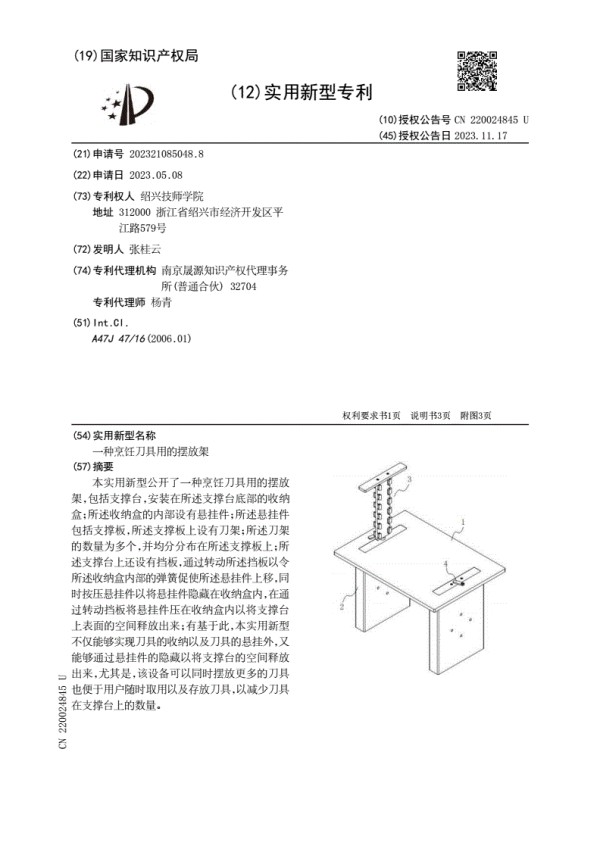

(19)国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 220024845 U (45)授权公告日 2023.11.17 (21)申请号 202321085048.8 (22)申请日 2023.05.08 (73)专利权人 绍兴技师学院 地址 312000 浙江省绍兴市经济开发区平 江路579号 (72)发明人 张桂云　 (74)专利代理机构 南京晟源知识产权代理事务 所(普通合伙) 32704 专利代理师 杨青 (51)Int.Cl. A47J 47/16 (2006.01) 权利要求书1页 说明书3页 附图3页 (54)实用新型名称 一种烹饪刀具用的摆放架 (57)摘要 本实用新型公开了一种烹饪刀具用的摆放 架，包括支撑台，安装在所述支撑台底部的收纳 盒；所述收纳盒的内部设有悬挂件；所述悬挂件 包括支撑板，所述支撑板上设有刀架；所述刀架 的数量为多个，并均分分布在所述支撑板上；所 述支撑台上还设有挡板，通过转动所述挡板以令 所述收纳盒内部的弹簧促使所述悬挂件上移，同 时按压悬挂件以将悬挂件隐藏在收纳盒内，在通 过转动挡板将悬挂件压在收纳盒内以将支撑台 上表面的空间释放出来；有基于此，本实用新型 不仅能够实现刀具的收纳以及刀具的悬挂外，又 能够通过悬挂件的隐藏以将支撑台的空间释放 U 出来，尤其是，该设备可以同时摆放更多的刀具 5 也便于用户随时取用以及存放刀具，以减少刀具 4 8 4 在支撑台上的数量。 2 0 0 2 2 N C CN 2200248
