射频系列软磁铁氧体材料电磁特性关系

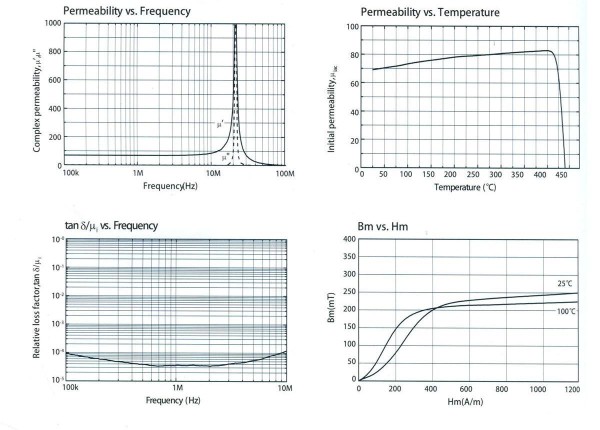

Material

CT-JR70

初始磁导率

Initial permeability

μiac  70±25%

比损耗引资

Relative loss factor

tanδ/μiac ×10-625℃30(10MHz)

饱和磁通密度

Saturation flux density(1194A/m)

BsmT25℃250

剩磁

Remanence

BrmT25℃110

矫顽磁性

Coercivity

HcA/m25℃170

比温度系数

Relative temp factor (20℃~60℃)

αμr×10/℃ 70~90

居里温度

Curie Temperature

Tc℃ >400

密度

Density

d kg/m³  4.7×10³

电阻率

Resistivity

ρ  Ω ·m25℃ >10

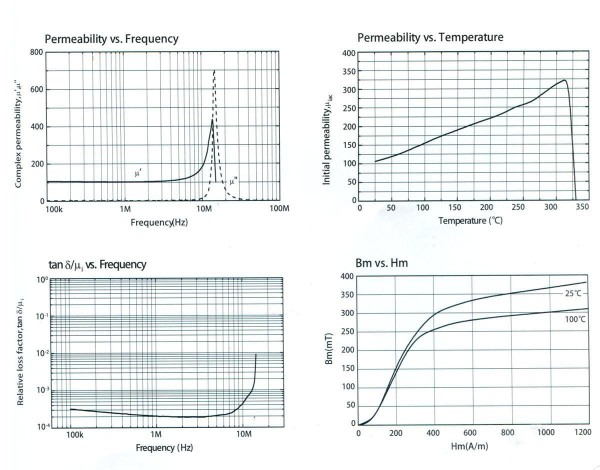

Material

CT-JR100

初始磁导率

Initial permeability

μiac  100±20%

比损耗引资

Relative loss factor

tanδ/μiac ×10-625℃52(1.0MHz)

饱和磁通密度

Saturation flux density(1194A/m)

BsmT25℃380

剩磁

Remanence

BrmT25℃300

矫顽磁性

Coercivity

HcA/m25℃120

比温度系数

Relative temp factor(20℃~60℃)

αμr×10-6/℃ 5～10

居里温度

Curie Temperature

Tc℃ >300

密度

Density

d kg/m³ 5.0×10³

电阻率

Resistivity

ρ Ω ·m25℃>10

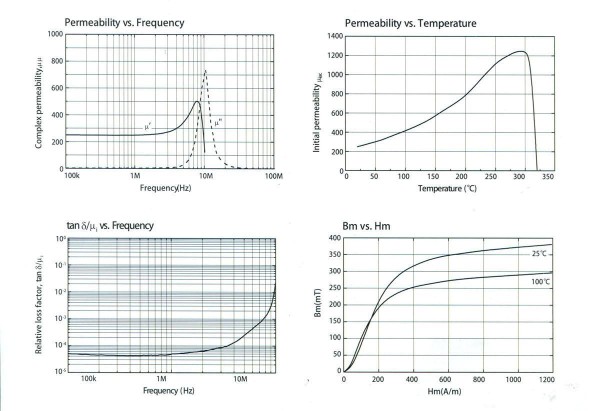

Material

CT-JR250

初始磁导率

Initial permeability

μiac
250±20%

比损耗引资

Relative loss factor

tanδ/μiac ×10-625℃50

饱和磁通密度

Saturation flux density(1194A/m)

BsmT
25℃380

剩磁

Remanence

BrmT25℃310

矫顽磁性

Coercivity

HcA/m
25℃60

比温度系数

Relative temp factor(20℃~60℃)

αμr×10-6/℃ 30

居里温度

Curie Temperature

Tc℃ >300

密度

Density

d kg/m³ 5.0×10³

电阻率

Resistivity

ρ Ω ·m25℃>10

Material

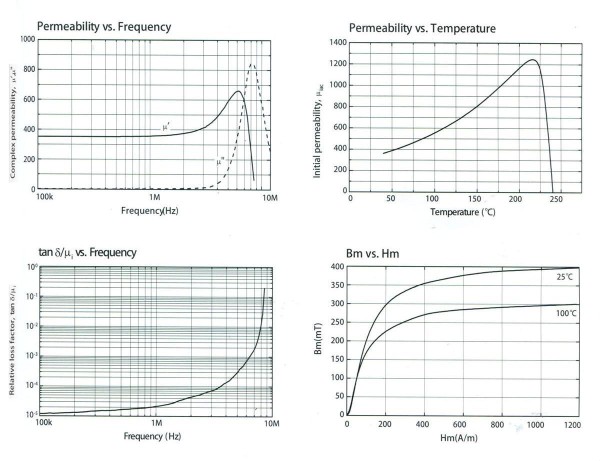

CT-JR300

初始磁导率

Initial permeability

μiac  300±20%

比损耗引资

Relative loss factor

tanδ/μiac ×10-6
25℃20(0.1MHz)

饱和磁通密度

Saturation flux density(1194A/m)

BsmT25℃400

剩磁

Remanence

BrmT25℃300

矫顽磁性

Coercivity

HcA/m25℃40

比温度系数

Relative temp factor(20℃~60℃)

αμr×10-6/℃ 20

居里温度

Curie Temperature

Tc℃ >230

密度

Density

d kg/m³ 5.0×10³

电阻率

Resistivity

ρ Ω ·m25℃>10

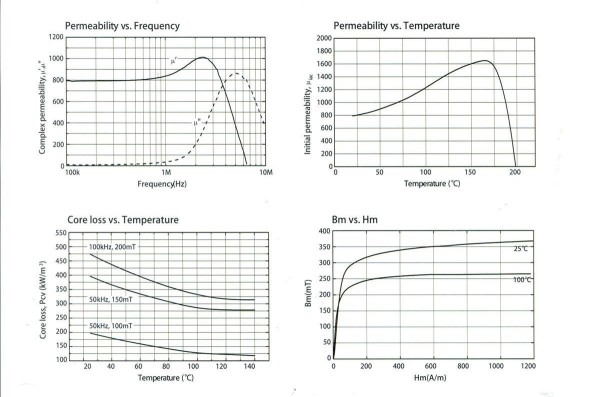

Material

CT-JR800

初始磁导率

Initial permeability

μiac  800±20%

比损耗引资

Relative loss factor

tanδ/μiac ×10-625℃20(0.1MHz)

磁心损耗

Core loss

Pcv kW/m³  50kHz,150mT,140℃280   100kHz,100mT,140℃315

饱和磁通密度

Saturation flux density(1194A/m)

Bs  mT25℃380

剩磁

Remanence

Br  mT25℃300

矫顽磁性

Coercivity

Hc  A/m25℃20

居里温度

Curie Temperature

Tc  ℃ >190

密度

Density

d kg/m³ 5.0×10³

电阻率

Resistivity

ρ  Ω ·m25℃>2.0

Material

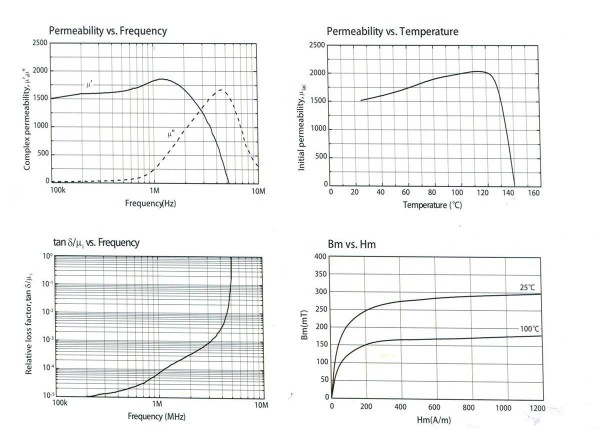

CT-JR1.5K

初始磁导率

Initial permeability

μiac
1500±20%

比损耗引资

Relative loss factor

tanδ/μiac ×10-625℃25(0.1MHz)

饱和磁通密度

Saturation flux density(1194A/m)

BsmT25℃300

剩磁

Remanence

BrmT25℃120

矫顽磁性

Coercivity

HcA/m25℃15

比温度系数

Relative temp factor(20℃~60℃)

qμr×10-6/℃ 5~10

居里温度

Curie Temperature

Tc℃ >130

密度

Density

d kg/m³ 5.0×10³

电阻率

Resistivity

ρ Ω·m25℃>10

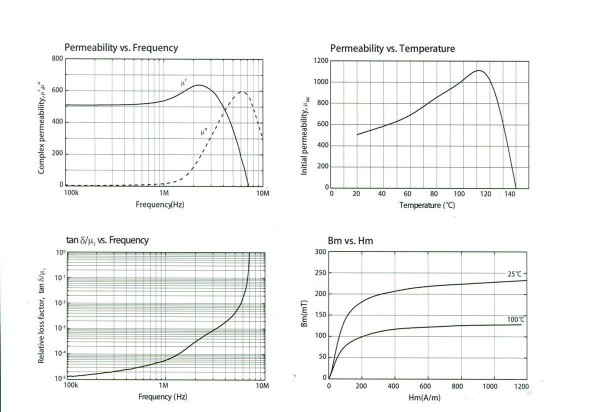

Material

CT-JM350

初始磁导率

Initial permeability

μiac  500±20%

比损耗引资

Relative loss factor

tanδ/μiac×10-625℃30(0.8MHz)

饱和磁通密度

Saturation flux density(1194A/m)

BsmT25℃230

剩磁

Remanence

BrmT25℃140

矫顽磁性

Coercivity

HcA/m25℃40

比温度系数

Relative temp factor(20℃~60℃)

αμr×10-6/℃ 15

居里温度

Curie Temperature

Tc℃ >130

密度

Density

dkg/m³ 4.80×10³

电阻率

Resistivity

ρ Ω ·m25℃>10

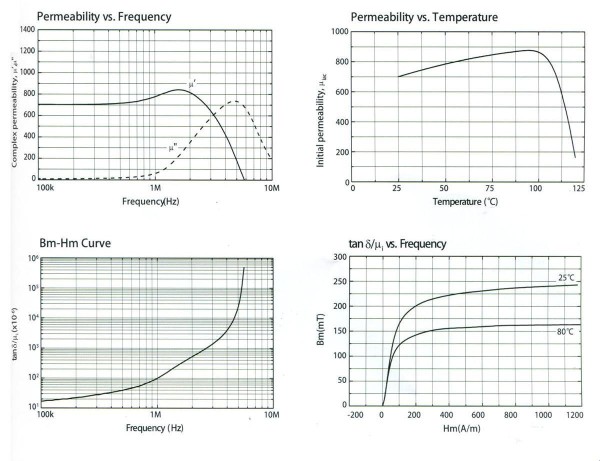

Material

NP7H

初始磁导率

Initial permeability

μiac
700±20%

比损耗引资

Relative loss factor

tanδ/μiac×10-625℃30(0.1MHz)

饱和磁通密度

Saturation flux density(1194A/m)

BsmT25℃240

剩磁

Remanence

BrmT25℃160

矫顽磁性

Coercivity

HcA/m25℃30

比温度系数

Relative temp factor(20℃~60℃)

αμr×10-6/℃ 10

居里温度

Curie Temperature

Tc℃ >110

密度

Density

dkg/m³ 4.8×10³

电阻率

Resistivity

ρΩ ·m
25℃>1.0

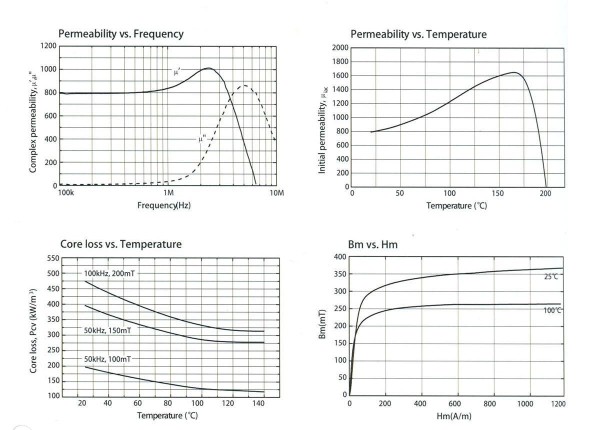

Material

NP8H

初始磁导率
Initial permeabilityμiac  800±20%

比损耗引资

Relative loss factor

tanδ/μiac×10-625℃20(0.1MHz)磁心损耗     Core loss  PcvkW/m³50kHz,150mT,140℃280 100kHz,100mT,140℃315 饱和磁通密度 Saturationflux density(1194A/m)  BsmT25℃240 剩磁         Remanence  BrmT25℃300 矫顽磁性     Coercivity  HcA/m25℃20 居里温度     Curie Temperature  Tc℃ >100密度         Density  dkg/m³ 4.80×10³电阻率       Resistivity ρΩ ·m25℃>2.0

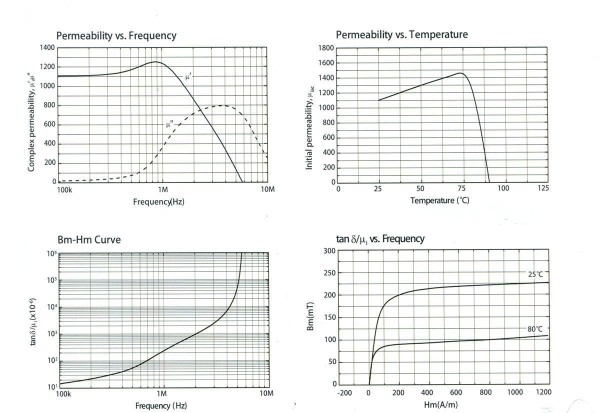

Material

NP1K

初始磁导率

Initial permeability

μiac  1100±20%

比损耗引资

Relative loss factor

tanδ/μiac ×10-625℃30(0.1MHz)

饱和磁通密度

Saturation flux density(1194A/m)

BsmT25℃240

剩磁

Remanence

BrmT25℃160

矫顽磁性

Coercivity

HcA/m25℃30

比温度系数

Relative temp factor (20℃~60℃)

αμr×10-6/℃ 10

居里温度

Curie Temperature

Tc℃ >110

密度

Density

d kg/m³ 4.6×10³

电阻率

Resistivity

ρ Ω ·m25℃>1.0
