一种方便残疾人士上厕所的轮椅的制作方法

配置一张舒适的轮椅，方便老人活动 #生活知识# #家居生活# #卧室布置建议# #老人房舒适化#

本发明涉及残疾人用品领域,具体为一种方便残疾人士上厕所的轮椅。

背景技术：

轮椅是装有轮子可以帮助替代行走的椅子，分为电动和手动折叠轮椅。用于伤员、病员、残疾人居家康复、周转运输、就诊、外出活动的重要移动工具，轮椅它不仅满足肢体伤残者和行动不便人士的代步，更重要的是方便家属移动和照顾病员，使病员借助于轮椅进行身体锻炼和参与社会活动；

但是传统的轮椅往往都是使用手动来控制轮椅的前进后退，长时间的推动，对残疾人的手部压力非常大，而且现有的轮椅在残疾人上厕所的时候，不能帮助残疾人上厕所。

技术实现要素：

本发明的目的在于提供一种方便残疾人士上厕所的轮椅，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种方便残疾人士上厕所的轮椅,包括靠背，所述靠背中设有靠背腔，所述靠背腔中与所述靠背的前侧面设有用于辅助残疾人上厕所的辅助装置，所述辅助装置包括固定安装在所述靠背前侧面的固定坐垫，所述固定坐垫的顶面滑动连接移动坐垫，所述移动坐垫的底面左右对称固设有支撑杆，所述支撑杆中转动连接有小轮子，所述固定坐垫的左右两侧对称设有开口腔，所述靠背腔的前后侧壁和所述靠背的前侧面左右对称转动连接有贯穿轴，所述贯穿轴在所述靠背的前侧面分别固设有移动滚筒，所述固定坐垫的底面左右对称固设有支撑块，所述贯穿轴与所述支撑块之间转动连接，所述靠背腔的底壁左右对称设有横移腔，所述靠背腔中设有用于驱动轮椅移动和辅助装置运行的驱动装置，所述靠背腔与所述横移腔之间还设有保护残疾人的保护装置，所述靠背腔和所述靠背之间设有用于控制轮椅转向的控制装置。

作为优选，所述控制装置包括左右对称固定安装在所述靠背前侧面的挡板，每个所述挡板的顶面分别固设有手托，每个所述手托中、所述靠背的前侧面和所述靠背腔的前侧壁之间分别滑动连接有延伸滑块，所述延伸滑块的顶侧固设有握把，所述延伸滑块在所述靠背腔中的底面分别固设有l形杆，所述l形杆与所述靠背腔的后侧壁之间连接有复位弹簧，每个所述l形杆中分别转动连接有竖轴，所述竖轴的底侧固设有第一锥齿轮。

作为优选，所述驱动装置包括固定安装在所述靠背腔底壁的液压缸，所述液压缸的顶侧动力连接有升降块，所述升降块中固设有电机，所述电机中动力连接有电机轴，所述电机轴的左右两侧对称固设有可与所述第一锥齿轮啮合的第二锥齿轮，所述靠背腔的左右侧壁和所述靠背的左右侧面对称转动连接有移动轴，所述移动轴的一侧固设有可与所述第一锥齿轮啮合的第三锥齿轮，所述移动轴的另一侧固设有大轮子，每个所述大轮子的外周固设有手动圆环。

作为优选，所述保护装置包括左右对称滑动安装在所述横移腔中的横移杆，所述横移杆与所述横移腔之间连接有连接弹簧，所述横移杆的一侧固设有可将所述大轮子中辐条卡死的卡块，所述横移杆的顶面分别固设有固定块，所述固定块与所述升降块之间铰接有铰接杆。

作为优选，所述靠背腔的前后侧壁左右对称转动连接有转动轴，所述转动轴的后侧固设有可与所述第二锥齿轮啮合的第四锥齿轮，所述转动轴的前侧固设有连接皮带轮，所述贯穿轴在所述靠背腔中固设有驱动皮带轮，所述驱动皮带轮雨水连接皮带轮之间连接有连接皮带。

综上所述，本发明有益效果是：本发明相较于现有的一些轮椅，可以通过电动驱动的方式，来完成对轮椅的驱动，同时残疾人可以非常方便得通过握把来进行轮椅转向的控制，同时本发明可以方便残疾人上厕所，通过可以前后移动的移动坐垫52，使得残疾人不需要下轮椅就可以完成上厕所，使得残疾人在日常生活中的便利性更高，同时本发明可以在上厕所的时候，自动将大轮子固定，从而防止了上厕所的时候轮椅移动。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

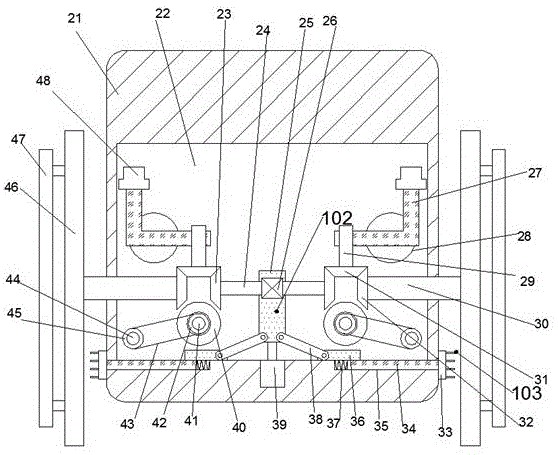

图1为本发明一种方便残疾人士上厕所的轮椅整体全剖的主视结构示意图；

图2为本发明图1中的前侧的主视剖视图；

图3为本发明图2中a-a方向的剖视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

下面结合图1-3对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1视图方向的前后左右上下的方向一致，图1为本发明装置的正视图，图1所示方向与本发明装置正视方向的前后左右上下方向一致。

请参阅图1-3，本发明提供的一种实施例：一种方便残疾人士上厕所的轮椅,包括靠背21，所述靠背21中设有靠背腔22，所述靠背腔22中与所述靠背21的前侧面设有用于辅助残疾人上厕所的辅助装置101，所述辅助装置101包括固定安装在所述靠背21前侧面的固定坐垫53，所述固定坐垫53的顶面滑动连接移动坐垫52，所述移动坐垫52的底面左右对称固设有支撑杆54，所述支撑杆54中转动连接有小轮子58，所述固定坐垫53的左右两侧对称设有开口腔55，所述靠背腔22的前后侧壁和所述靠背21的前侧面左右对称转动连接有贯穿轴44，所述贯穿轴44在所述靠背21的前侧面分别固设有移动滚筒57，所述固定坐垫53的底面左右对称固设有支撑块59，所述贯穿轴44与所述支撑块59之间转动连接，所述靠背腔22的底壁左右对称设有横移腔35，所述靠背腔22中设有用于驱动轮椅移动和辅助装置101运行的驱动装置102，所述靠背腔22与所述横移腔35之间还设有保护残疾人的保护装置103，所述靠背腔22和所述靠背21之间设有用于控制轮椅转向的控制装置104。

另外，在一个实施例中，所述控制装置104包括左右对称固定安装在所述靠背21前侧面的挡板51，每个所述挡板51的顶面分别固设有手托49，每个所述手托49中、所述靠背21的前侧面和所述靠背腔22的前侧壁之间分别滑动连接有延伸滑块48，所述延伸滑块48的顶侧固设有握把50，所述延伸滑块48在所述靠背腔22中的底面分别固设有l形杆27，所述l形杆27与所述靠背腔22的后侧壁之间连接有复位弹簧28，每个所述l形杆27中分别转动连接有竖轴29，所述竖轴29的底侧固设有第一锥齿轮31，从而用手抓住所述握把50，从而往后拉动，从而带动所述延伸滑块48、所述l形杆27、所述竖轴29和所述第一锥齿轮31往后移动。

另外，在一个实施例中，所述驱动装置102包括固定安装在所述靠背腔22底壁的液压缸39，所述液压缸39的顶侧动力连接有升降块25，所述升降块25中固设有电机26，所述电机26中动力连接有电机轴24，所述电机轴24的左右两侧对称固设有可与所述第一锥齿轮31啮合的第二锥齿轮23，所述靠背腔22的左右侧壁和所述靠背21的左右侧面对称转动连接有移动轴30，所述移动轴30的一侧固设有可与所述第一锥齿轮31啮合的第三锥齿轮32，所述移动轴30的另一侧固设有大轮子46，每个所述大轮子46的外周固设有手动圆环47，从而打开所述电机26，从而带动所述电机轴24、所述第二锥齿轮23、所述第一锥齿轮31、所述第三锥齿轮32、所述移动轴30和所述大轮子46转动，从而带动所述靠背21移动。

另外，在一个实施例中，所述保护装置103包括左右对称滑动安装在所述横移腔35中的横移杆34，所述横移杆34与所述横移腔35之间连接有连接弹簧37，所述横移杆34的一侧固设有可将所述大轮子46中辐条卡死的卡块33，所述横移杆34的顶面分别固设有固定块36，所述固定块36与所述升降块25之间铰接有铰接杆38，从而当所述升降块25往下移动的时候，从而通过所述铰接杆38带动所述固定块36和所述横移杆34往两侧移动，从而通过所述卡块33将辐条卡住。

另外，在一个实施例中，所述靠背腔22的前后侧壁左右对称转动连接有转动轴41，所述转动轴41的后侧固设有可与所述第二锥齿轮23啮合的第四锥齿轮40，所述转动轴41的前侧固设有连接皮带轮42，所述贯穿轴44在所述靠背腔22中固设有驱动皮带轮45，所述驱动皮带轮45雨水连接皮带轮42之间连接有连接皮带43。

初始状态，移动坐垫52位于最后侧。

当需要驱动轮椅前进的时候，先让残疾人坐在移动坐垫52上，然后双手握住握把50，然后打开电机26，从而带动电机轴24、第二锥齿轮23、第一锥齿轮31、第三锥齿轮32、移动轴30和大轮子46转动，从而带动靠背21移动，当需要左转的时候，将左侧的握把50往后拉动，从而带动延伸滑块48、l形杆27、竖轴29和第一锥齿轮31往后移动，从而使得第一锥齿轮31和第二锥齿轮23脱离啮合，此时左侧的大轮子46停止转动，右侧的大轮子46继续转动，从而完成了左转，反之可完成右转；

当残疾人需要上厕所的时候，先使得移动坐垫52对准马桶，打开液压缸39，从而带动升降块25往下移动，从而通过铰接杆38带动固定块36和横移杆34往两侧移动，从而通过卡块33将辐条卡住，从而使得大轮子46无法转动，此时升降块25带动电机轴24和第二锥齿轮23往下移动，从而使得第二锥齿轮23与第四锥齿轮40啮合，然后打开电机26，从而带动电机轴24、第二锥齿轮23、第四锥齿轮40、转动轴41、连接皮带轮42、驱动皮带轮45、贯穿轴44、移动滚筒57转动，从而带动移动滑杆56、移动坐垫52、支撑杆54和小轮子58往前移动，从而使得移动坐垫52中空心的部分对准马桶，然后残疾人手动将裤子脱下即可完成上厕所。

本发明的有益效果是：本发明相较于现有的一些轮椅，可以通过电动驱动的方式，来完成对轮椅的驱动，同时残疾人可以非常方便得通过握把来进行轮椅转向的控制，同时本发明可以方便残疾人上厕所，通过可以前后移动的移动坐垫52，使得残疾人不需要下轮椅就可以完成上厕所，使得残疾人在日常生活中的便利性更高，同时本发明可以在上厕所的时候，自动将大轮子固定，从而防止了上厕所的时候轮椅移动。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
